V červnu 2020 jsme realizovali pro společnost Herbacos Recordati, s.r.o. montáž čisté buňky. Jedná se o uzavřenou
konstrukci s malou přechodovou komorou, kdy je přívod vzduchu řešen pomocí laminárních flowmodulů SuSi
od Spetec, které zajišťují filtraci vzduchu až na
čistotu ISO 5.
Buňka má vyřešený částečný zpětný odtah vzduchu, který recirkuluje skrze zmíněně flowmoduly.

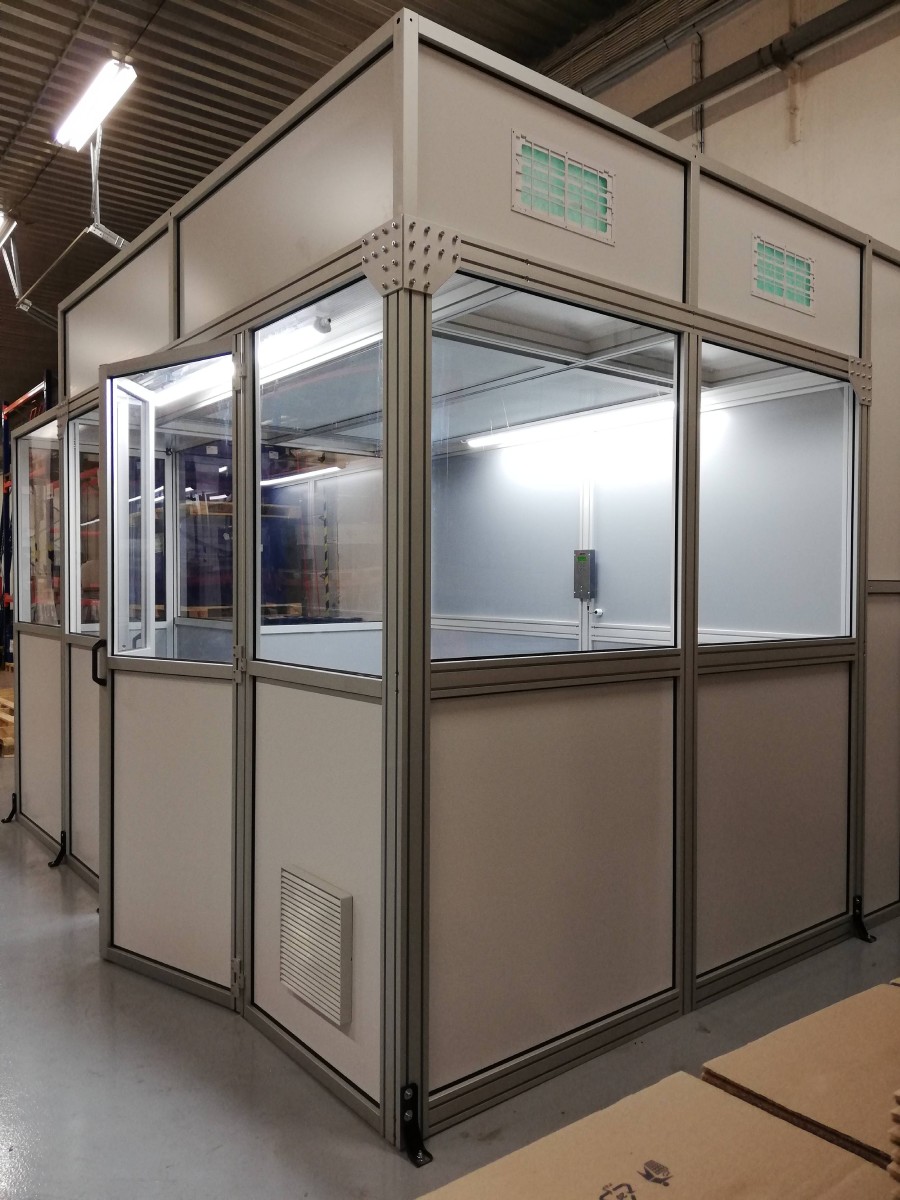

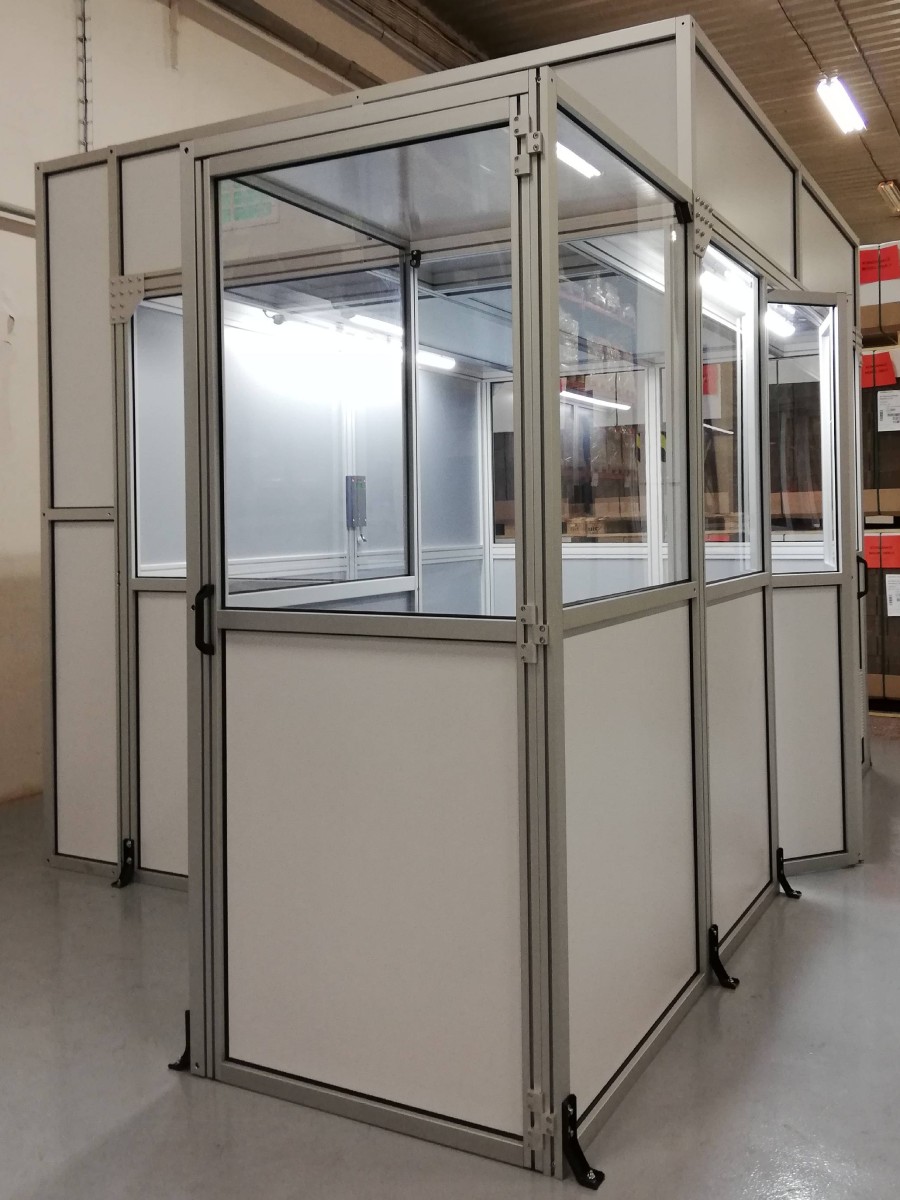

Konstrukce buňky
- Konstrukce je zhotovena z vhodných hliníkových profilů
- Stojny jsou opatřeny stavěcími patkami
- Stropní výplň je tvořena komůrkovým polykarbonátem
- Boční stěny vyplněny polykarbonátem
- Sání přes částicové předfiltry
- Recirkulace vzduchu přes přídavné filtry
- V buňce je umístěn řídící panel pro integrované flowmoduly

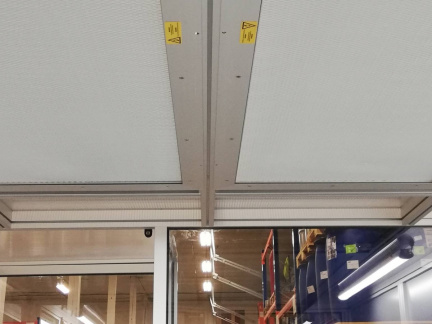

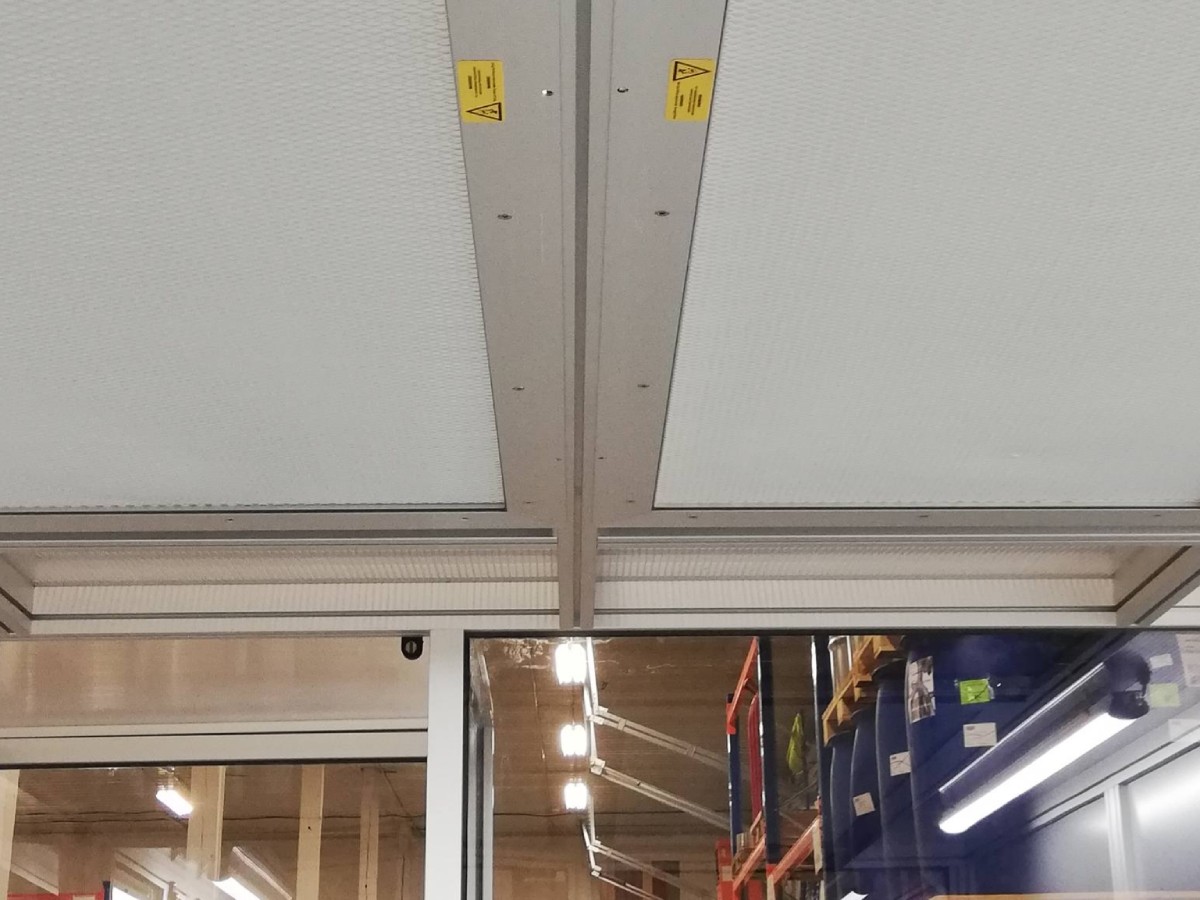

Flowmoduly SuSi
- Dva až čtyři předfiltry podle velikosti modulu
- Třída částicového filtru H14: Dle metody MPPS (Most Penetrating Particle Size) nepropouští 99,995% částic>
0,12 μm a nepropouští 99,9995% částic s velikostí > 0,3 μm
- Možnost snadné výměny filtru zespodu (uvnitř čistého prostoru) přes kazetový systém obsahující hlavní filtr. V
případě potřeby je stále možné použít konvenční způsob výměny filtru shora (mimo čistou místnost).
- Izolační faktor je 104 - Pod modulem laminárního proudění je kvalita vzduchu 10000 krát lepší než v
bezprostředním okolí. Například: okamžité prostředí 1000000 částic / ft³ odpovídá
- Třída čistého prostoru 100 podle US Fed. 209E, nebo ISO 5 podle DIN ISO 14644-1 a lepší (v prostoru pod
flowmodulem)
