Laser safety kryt optického stolu

Zákazník z CEITEC VUT nás oslovil s tím, že provozuje laboratoř, ve které má optický stůl s výkonným fs laserem Monaco od firmy Coherent. Nejde však o jediné vybavení laboratoře a cílem tak bylo zajistit možnost bezpečného provozu laseru tak, aby bylo možné se v okolí stolu pohybovat bez ochranných prostředků, které by jinak pro tento typ laseru byly nutné.

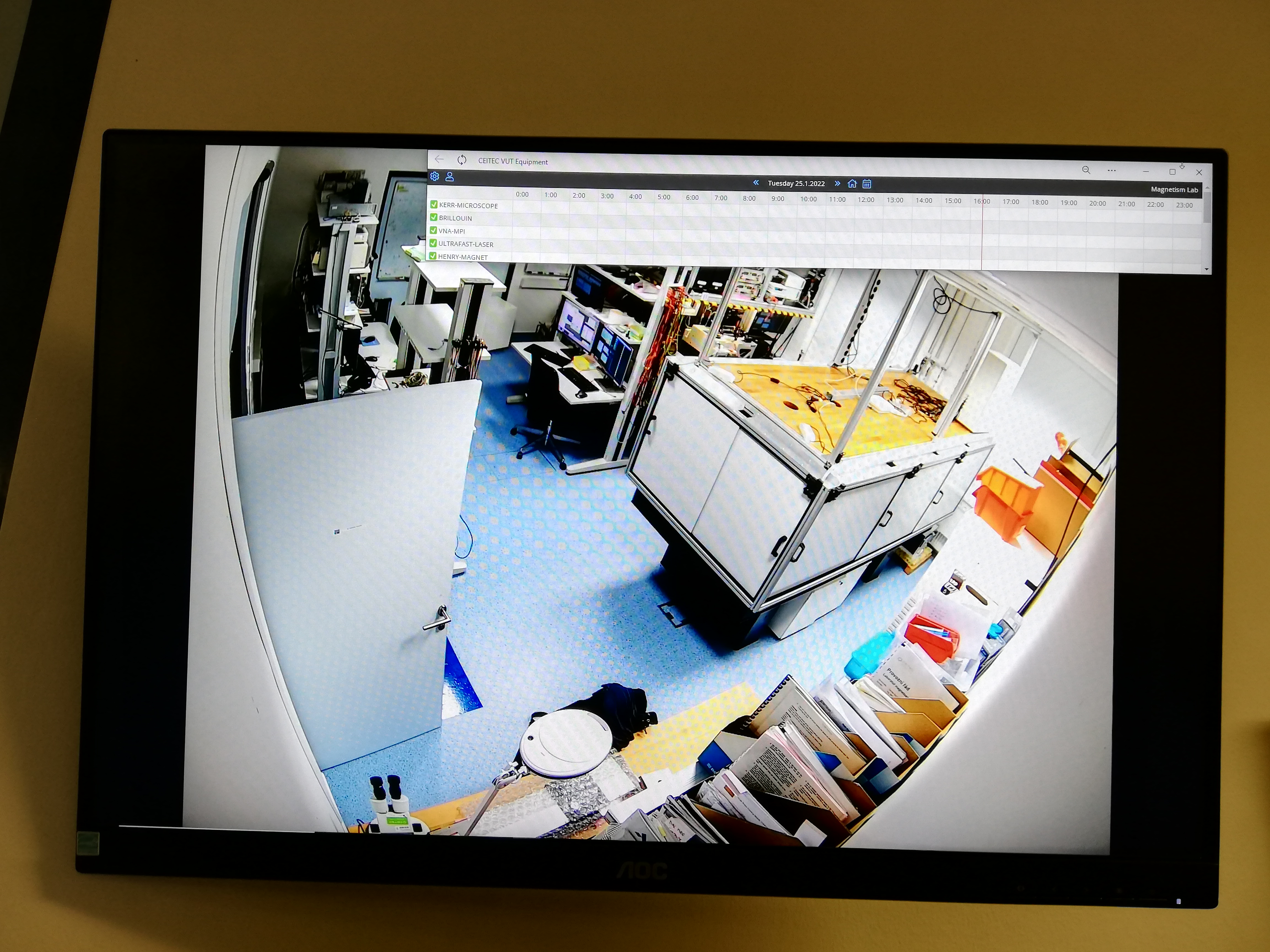

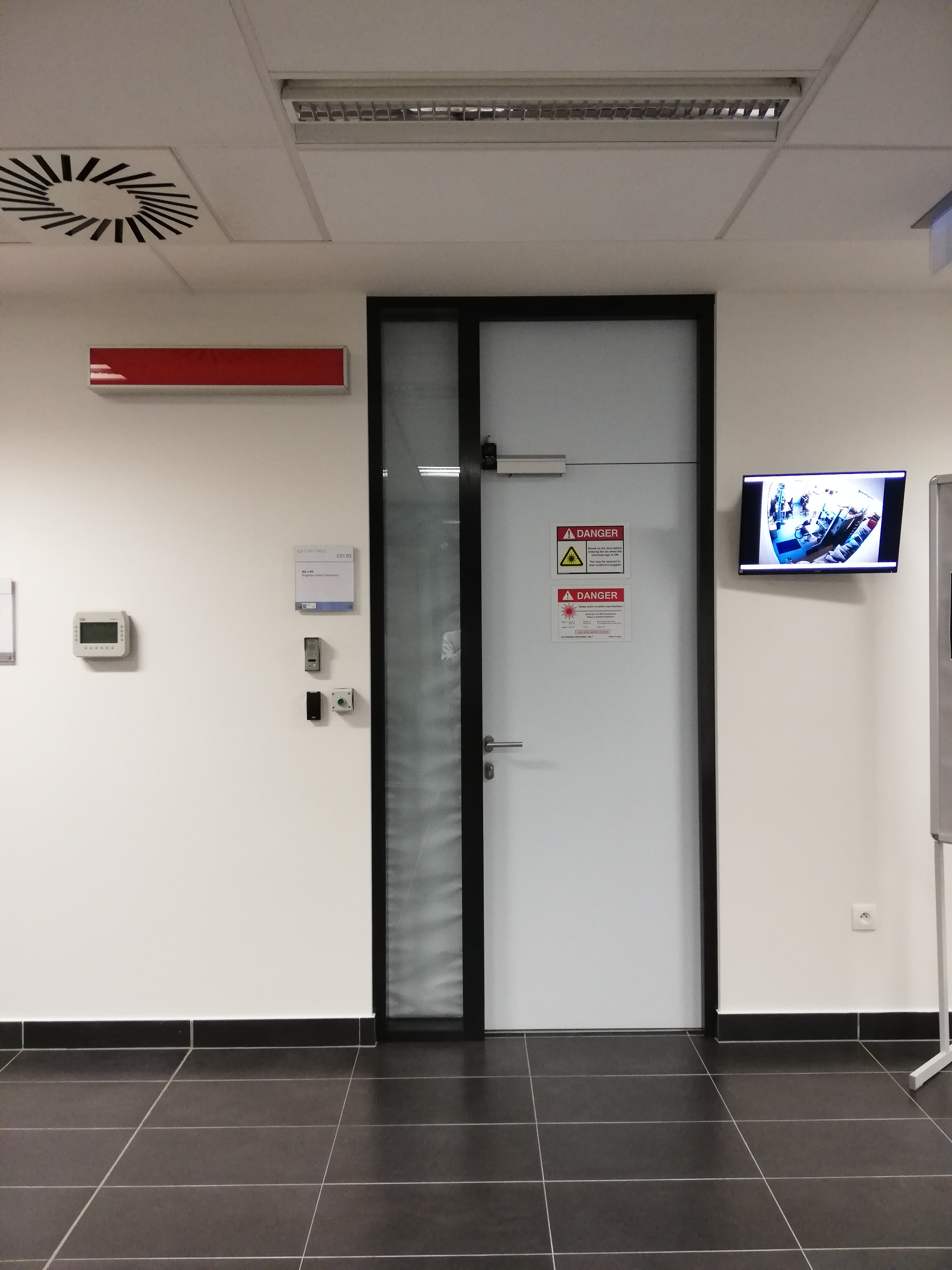

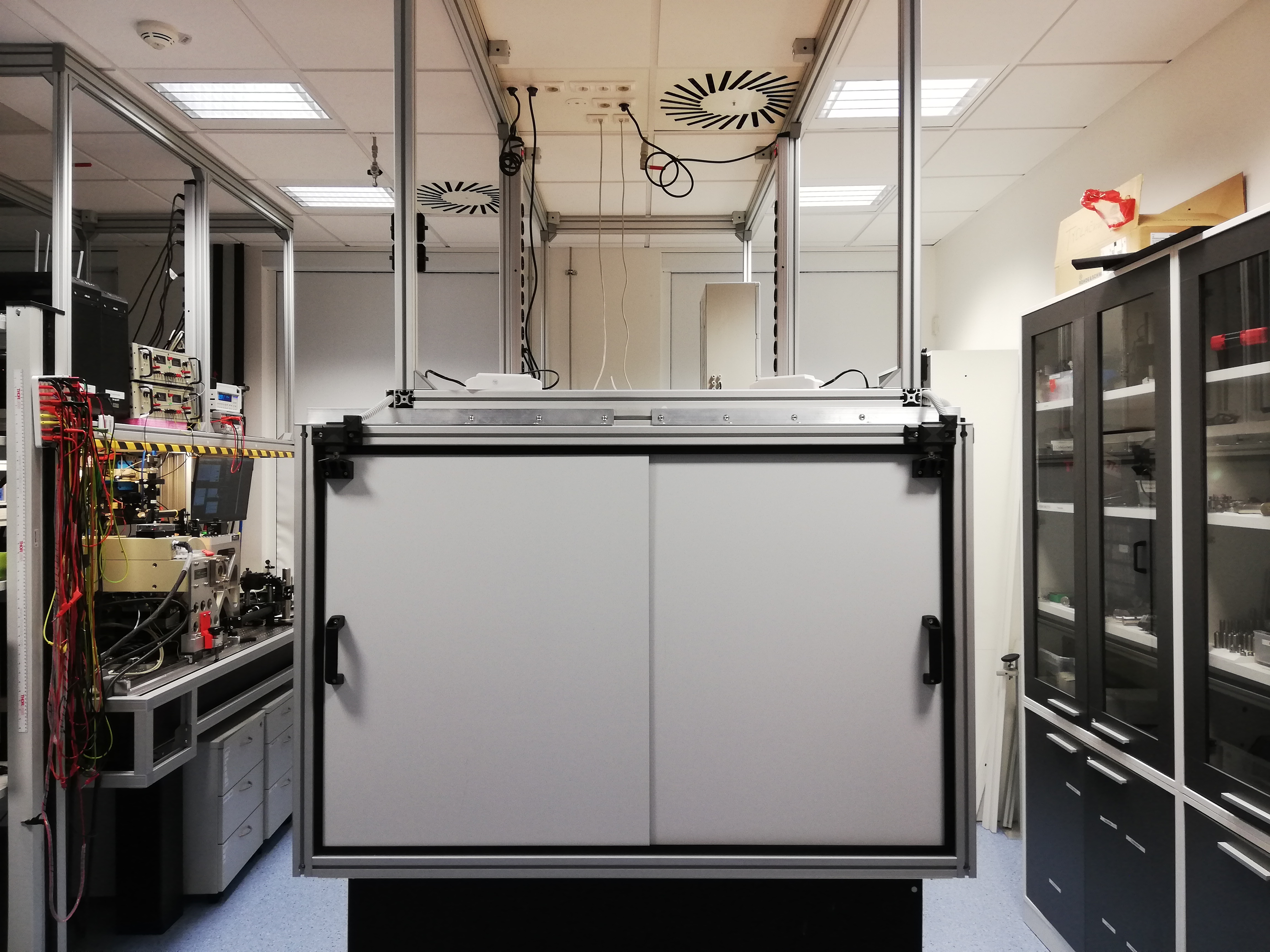

V době zahájení projektu laboratoř již disponovala některými ochrannými prvky – například výstražným světlem před dveřmi laboratoře. Přáním zákazníka byla napojit nový kryt na stávající bezpečnostní okruh. Zvláštním požadavkem zákazníka pak byl také způsob montáže krytu, jehož konstrukce z důvodu zachování přístupu pod stůl a kolem něj neměla stát na zemi ale měla být zavěšená ze stropu místnosti.

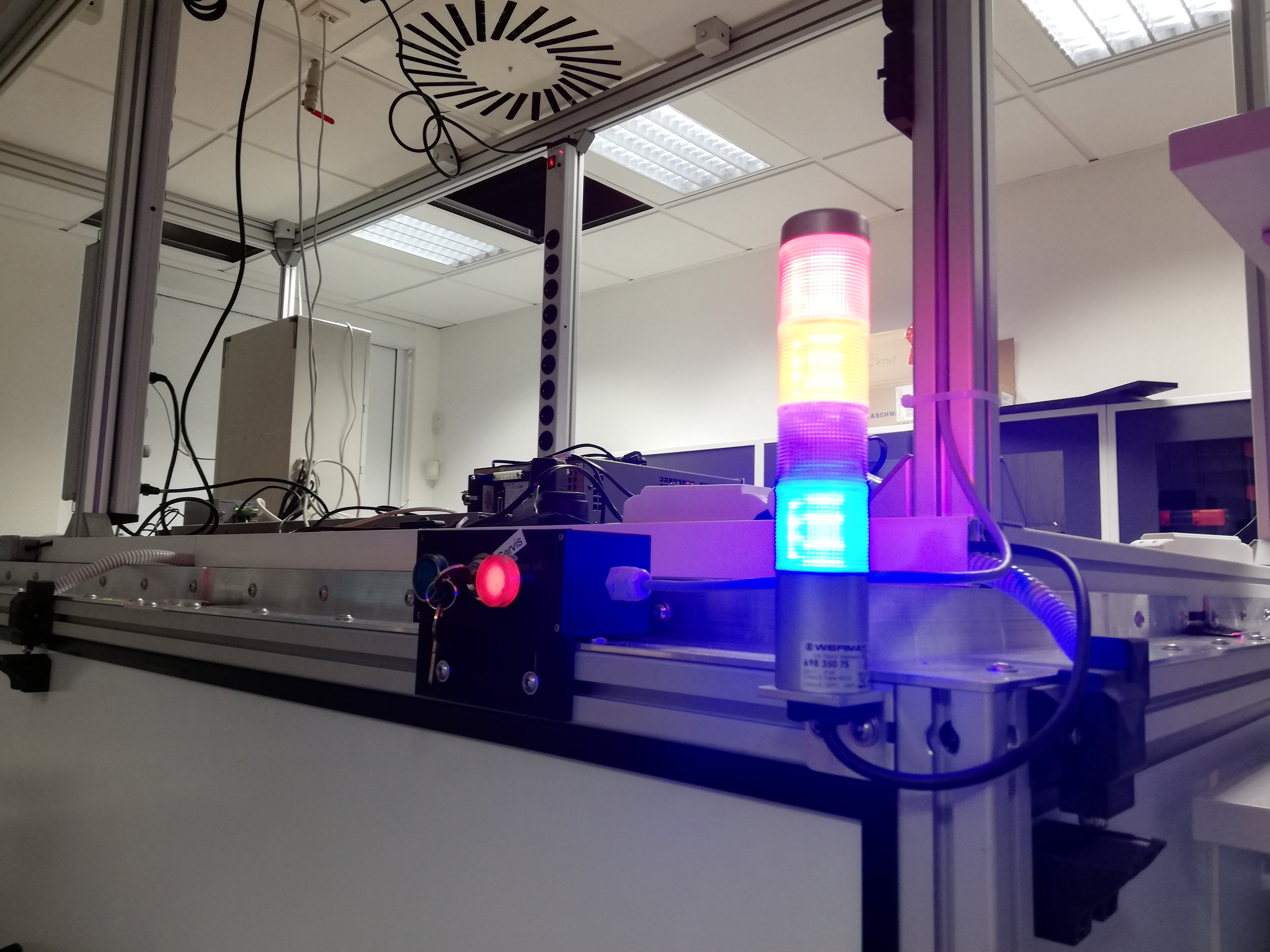

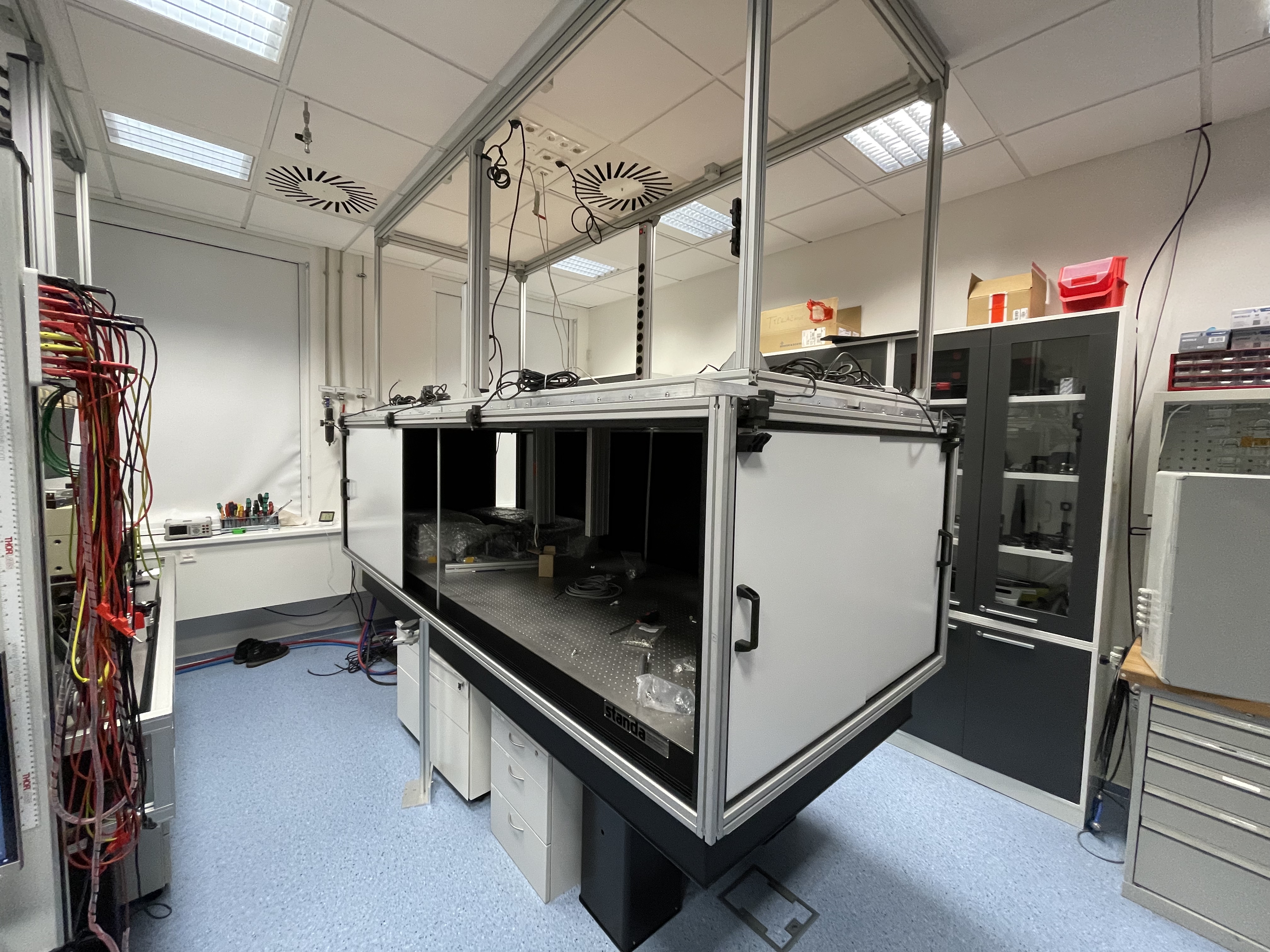

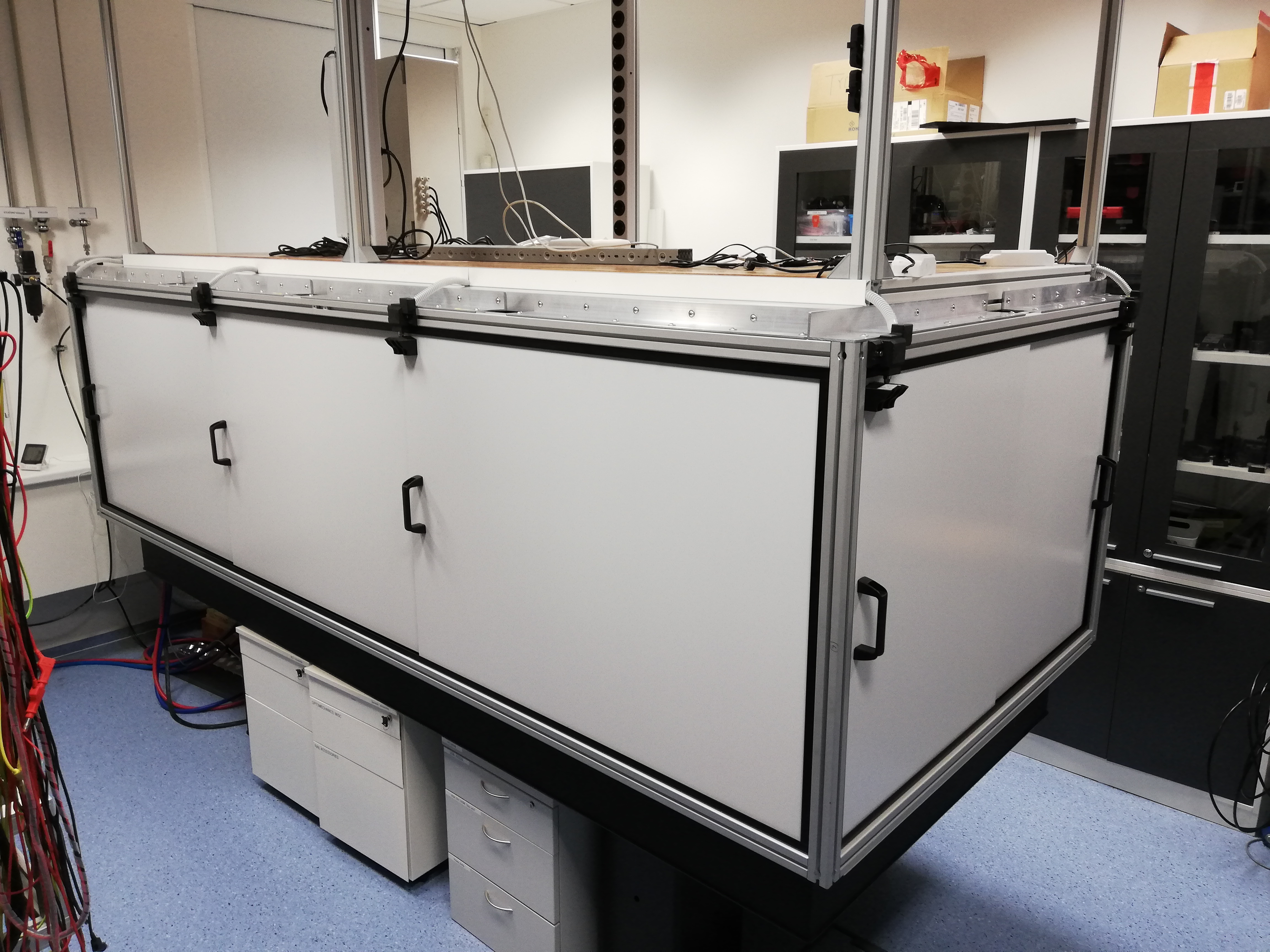

Základní konstrukce našeho krytu je vyrobena z montovaných hliníkových profilů obklopených alubondovými deskami. Po obvodu krytu je dohromady 10 posuvných dveří jejichž poloha (otevřeno/zavřeno) je monitorována pomocí bezpečnostních spínačů. Řídící elektronika krytu je napojena na interlock laseru a ten lze tak v základním stavu spustit pouze, pokud jsou všechny dveře krytu zavřené. Současně s tím je uživatel na spuštění laseru upozorněn světelnou signalizací přímo na krytu a nápisem před dveřmi laboratoře. Díky tomuto návrhu a díky dvoustupňovému zapojení hlavního bezpečnostního okruhu se tak optický stůl s laserem třídy IV stává zařazením třídy I.

Kromě tohoto základního použití lze bezpečnostní okruh krytu přepnout do tzv. „servisního módu“. Při něm zůstává laser zapnutý i při otevření dveří krytu a jeho použití je tak zamýšleno například pro ladění laserového svazku nebo jiné úpravy experimentu, při kterých je potřeba mít laser aktivní. Přepnutí do servisního módu, při kterém laboratoř spadá opět do bezpečnostní třídy IV, je provázeno odpovídající signalizací a také uzamčením vstupních dveří do laboratoře magnetickým zámkem tak, aby se zamezilo ohrožení nově vstupujících osob do místnosti
