Jeden z předních světových výrobců vlnových analyzátorů a adaptivní optiky, francouzská firma Imagine Optic, vyvinula speciální modul MicAO 3DSR s adaptivní optikou, konkrétně se Shack-Hartmannovo senzorem HASO4 First a deformovatelným zrcadlem Mirao 52e, za účelem zvýšení kvality single-molecule metod ve všech třech rozměrech až o 40 %. Modul MicAO 3DSR dokáže korigovat astigmatismus a aberace optické soustavy, což umožňuje detekci většího množství fotonů ze vzorku a tím přispívá ke zvýšení přesnosti rozlišení a lokalizace u super rezolučních lokalizačních metod (PALM, STORM, SPT).
Mezi klíčové vlastnosti tohoto modulu patří:
- nejlepší 3D přesnost lokalizace
- zvýšení počtu detekovaných fotonů až na dvojnásobek
- korekce sférických aberací optické soustavy
- kontrola rozptylové funkce (PSF) optické sestavy a obnova axiální symetrie PSF
- kompatibilita s 60X, 100X objektivy a FOV většiny sCMOS kamer
- možnost provádět single-molecule snímání v hlubších vrstvách (až 50 µm) vzorků na vodní bázi
- vlnový analyzátor stabilní po dobu delší než 12 hodin
- reprodukovatelnost PSF
Tento modul byl vyvinut ke snadné implementaci k jakémukoliv invertovanému mikroskopu, kdy je zařízení jednoduše vloženo mezi boční port mikroskopu a snímací kameru. MicAO 3DSR je dodáváno společně s uživatelsky přívětivým software MicAO v1.3, který obsahuje všechny nezbytné nástroje pro detekci a korekci aberací v biologických vzorcích.

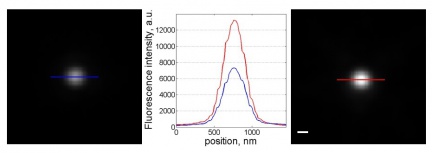

Vylepšení rozptylové funkce (PSF) pomocí modulu MicAO 3DSR s adaptivní optikou. Na levé straně – PSF bez použití MiCAO 3DSR, na pravé straně – PSF po korekci pomocí MicAO 3DSR. Střední panel – srovnání profilů intenzity fluorescence. Měřítko: 200 nm.
