V březnu 2018 jsme pro společnost Argotech a.s. pomohli vybrat vhodné řešení dle specifikací zadavatele a následně dodali kompletní polohovací zařízení pro aktivní justáž optického signálu optických vláken při výrobě opto-elektronických zařízení. Výrobcem polohovacích stolků je německá firma Physik Instrumente. Konfigurace umožnuje optimální navázání optického signálu mezi fotonickým čipem a vláknovým polem – jak ve vodorovné úrovni (pomocí grating couplers), tak i svisle (edge coupling).

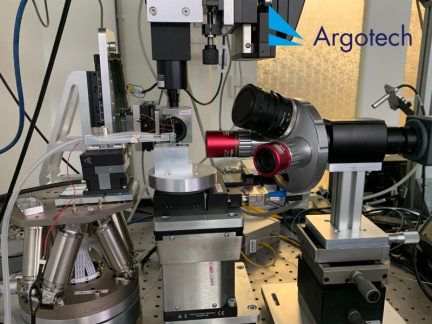

Součástí dodávky byly dva systémy – jeden pro justáž v 6 osách, složený z kompaktního miniaturního hexapodu
doplněného vysoce přesným NanoCube piezo systémem pro jemné dojustování na úrovni nanometrů. Součástí
sestavy bylo rovněž několik lineárních, vertikálních a rotačních stolků pro pozicování kamery.
Druhý systém byl složený z „nastackovaných“ XYZ stolků, NanoCube piezo systému pro ultrarychlou justáž a
mechanického rozhraní, které navádí NanoCube do středu rotace goniometru WT-90, který byl rovněž součástí druhé
sestavy.
Součástí dodávky byly potřebné řídící jednotky včetně rozsáhlých vývojových knihoven, které jsou potřeba pro úspěšnou
implementaci do výrobního celku.
Integraci do unikátního výrobního zařízení si prováděl Argotech.
Parametry zařízení
H-811.F2 – vysoce dynamický a přesný hexapod ideální pro fiber alignment, 6 DOF, rozsah pohybu
do ±17 mm / ±21°, paralelně- kinematický kompaktní design, volně programovatelný virtuální pivotní bod
C-887.521 – bench-top controller k hexapodu H-810.i2 s analogovými vstupy, využívající
vektorové algoritmy a rozšířený uživatelský software PIMikroMove
P-616 Nanocube - XYZ nano-polohovací piezo stage s E-712 controllerem s integrovanými rutinami
pro vysokorychlostní a náročnější alignment
Uživatelský software PI MikroMove - sada příkazů pro všechny polohovací systémy od Physik
Instrumente, s kompletní sadou ovladačů pro použití s NI LabVIEW. Grafické uživatelské vstupní rozhraní a
možnost zobrazení skenovacích rutin
L-511 – vysoce přesný lineární stolek s rozsahem pojezdu od 52 mm do 155 mm, bezkontaktní
optický referenční snímač se snímáním směru uprostřed rozsahu pojezdu. Vysoká přesnost pojezdu (v řádech nm) a
vysoká nosnost (500 N) zajištěna díky použití recirkulačních kuličkových ložisek
L-310 – přesný vertikální stolek s nosností až 10 kg, integrovaným enkodérem s vysokým
rozlišením a vysokou tuhostí pojezdu
DT 80 – kompaktní rotační stolek s neomezeným rozsahem pojezdu, opakovatelností 175 µrad a
rychlostí až 40°/s
WT 90 – motorizovaný přesný goniometr s rozsahem rotace 90°, nosností 8 kg a opakovatelností až
2.7 µrad
