Na začátku naší spolupráce jsme pro daný úkol vytipovali jako nejvhodnější využití diodového laseru Coherent Compact
SE v kombinaci s Radiální laserovou hlavou Coherent PHFS0-BK s průměrem 94 mm. Na rozdíl od skenovacích hlav nebo
klasických hlav s pevným ohniskem tato laserová hlava umožňuje svaření celého dílu v jediném kroku bez nutnosti
rotace dílu nebo pohybu laserové hlavy v průběhu procesu. Svařovací hlava PHFS0-BK / 90 mm navíc disponuje
dostatečným vnitřním prostorem pro jednoduchou manipulaci se svařovanými díly i možné budoucí změny v jejich
velikosti a designu. Celá sestava je doplněna 5 metrovým optickým vláknem s průměrem jádra 200 µm.
V druhém kroku jsme se zákazníkem navštívili aplikační laboratoř Coherent v Německu, kde jsme při praktických
zkouškách ověřili funkčnost navržené svařovací sestavy pro několik typů konektorů a materiálů dodaných zákazníkem.
Použitá svařovací sestava:
|
Laserový zdroj
|
Coherent Compact SE 100/200-980
|
|
Optické vlákno
|
Coherent fiber 200/280µm;SMA-SMA;5m
|
|
Procesní hlava
|
Coherent Radial Welding Head PHFS0-Ø94
|
Laserový zdroj Coherent Compact SE
Coherent Compact je ucelená řada diodových
laserů určených zejména pro svařování plastů, pájení nebo letování. Model Compact SE je diodový laser s jedním
emitorem s vláknovou vazbou, který poskytuje výstupní výkon až 100 W @980 nm nebo 50 W @808 nm. Vzduchem
chlazená konstrukce je snadno integrovatelná do výrobních strojů nebo laboratorního prostředí bez nutnosti
použití dalších chladicích a pomocných komponent. Konstrukce umožňuje využití jako samostatně stojící nebo ji
lze snadno integrovat pro montáž do 19" racku.

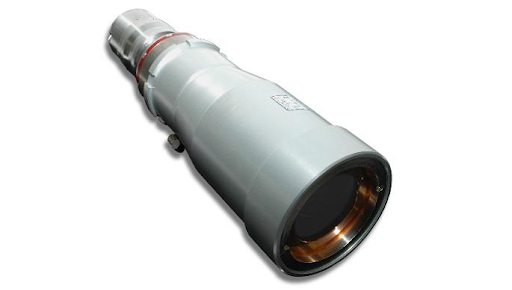

Procesní hlava Coherent Radial Welding Head PHFS0
Laserová hlava Radial
Welding Head PHFS0 pro radiální svařování umožňuje současné svařování radiálně symetrické součásti bez
otáčení dílu nebo optiky. Rozměry a optické nastavení lze přizpůsobit podle rozměrů a tvaru svařovaného dílu
svařování do průměru cca 160 mm.
Závěr
Navržená svařovací sestava je vhodná pro svařování definovaných dílů v potřebné kvalitě. Při kontrolních měřeních a
scanech svařených kusů bylo zjištěno, že díky vysoké kvalitě svarového spoje bude možné zmenšit kontaktní plochu
spojky a hadičky a tím snížit materiálové náklady na díl. Pracovní čas pro svaření dílu se pohybuje v závislosti na
použitém typu materiálu a požadavcích na svar v rozsahu 0,7~1,2 sekundy / svar.
