Upgrade průtokového cytometru BD FACS ARIA IIu

Upgrade cytometru BD FACS ARIA Ilu pomocí optické desky vybavené pěti lasery a optickými a optomechanickými prvky potřebnými pro polohování, směšování a modifikaci laserových svazků, konkrétně pro:

• uživatelsky nastavitelnou úpravu kolimace svazku pro každý laser nezávisle
• nezávislou horizontální a vertikální translaci svazku všech instalovaných laserů v požadovaném rozsahu
• nezávislé úhlové vychýlení svazku všech instalovaných laserů v požadovaném rozsahu
• zajištění eliptického tvaru výstupních laserových svazků pomocí sestavy optických elementů

Pro servisní laboratoř průtokové cytometrie na Ústavu Molekulární Genetiky AVČR jsme v listopadu 2019, v rámci upgrade průtokového cytometru BD FACS ARIA IIu, realizovali dodávku optického stolu s instalací kompaktních kontinuálních OBIS laserů od firmy Coherent a optickými a optomechanickými komponenty od firem CHROMA a Thorlabs.

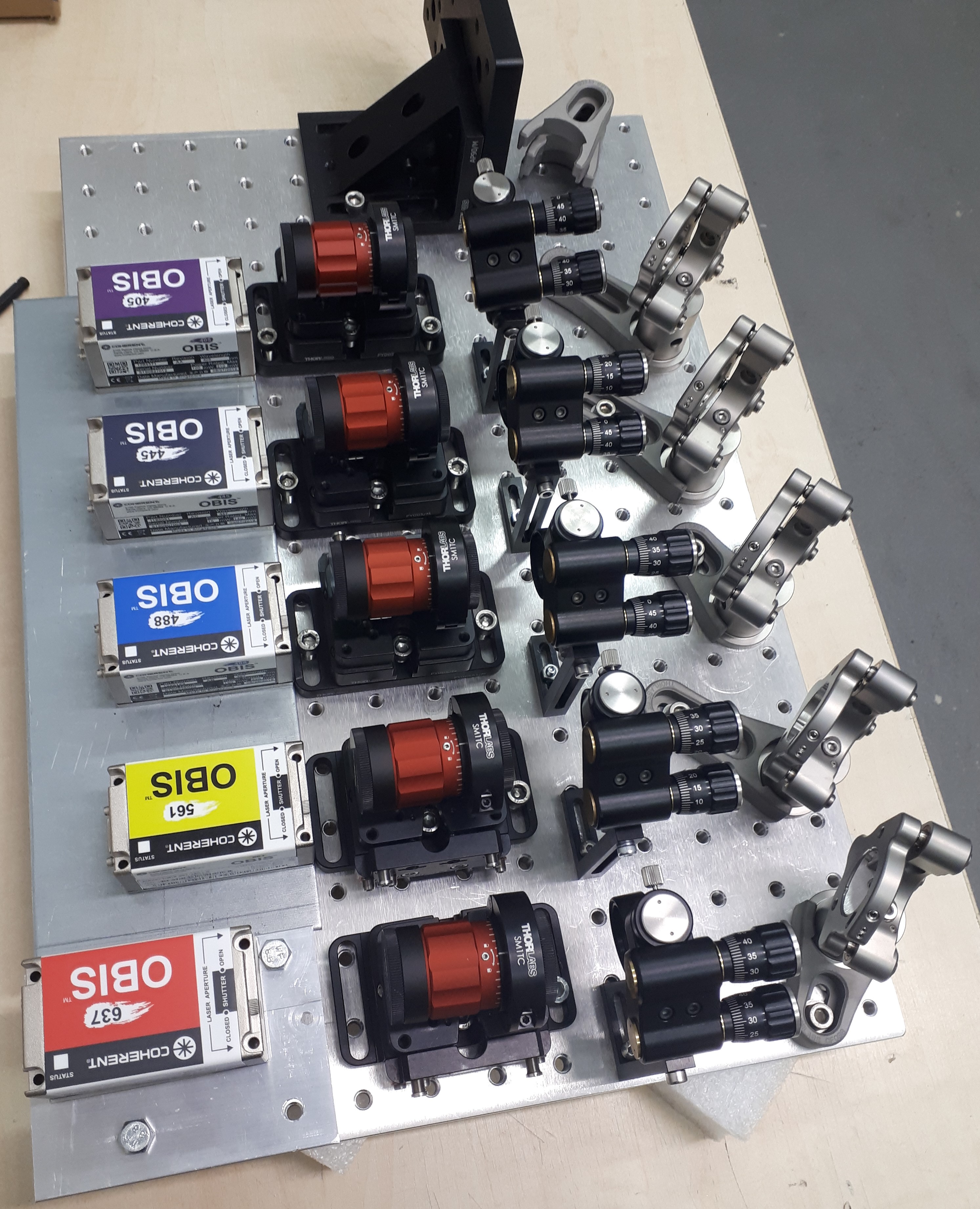

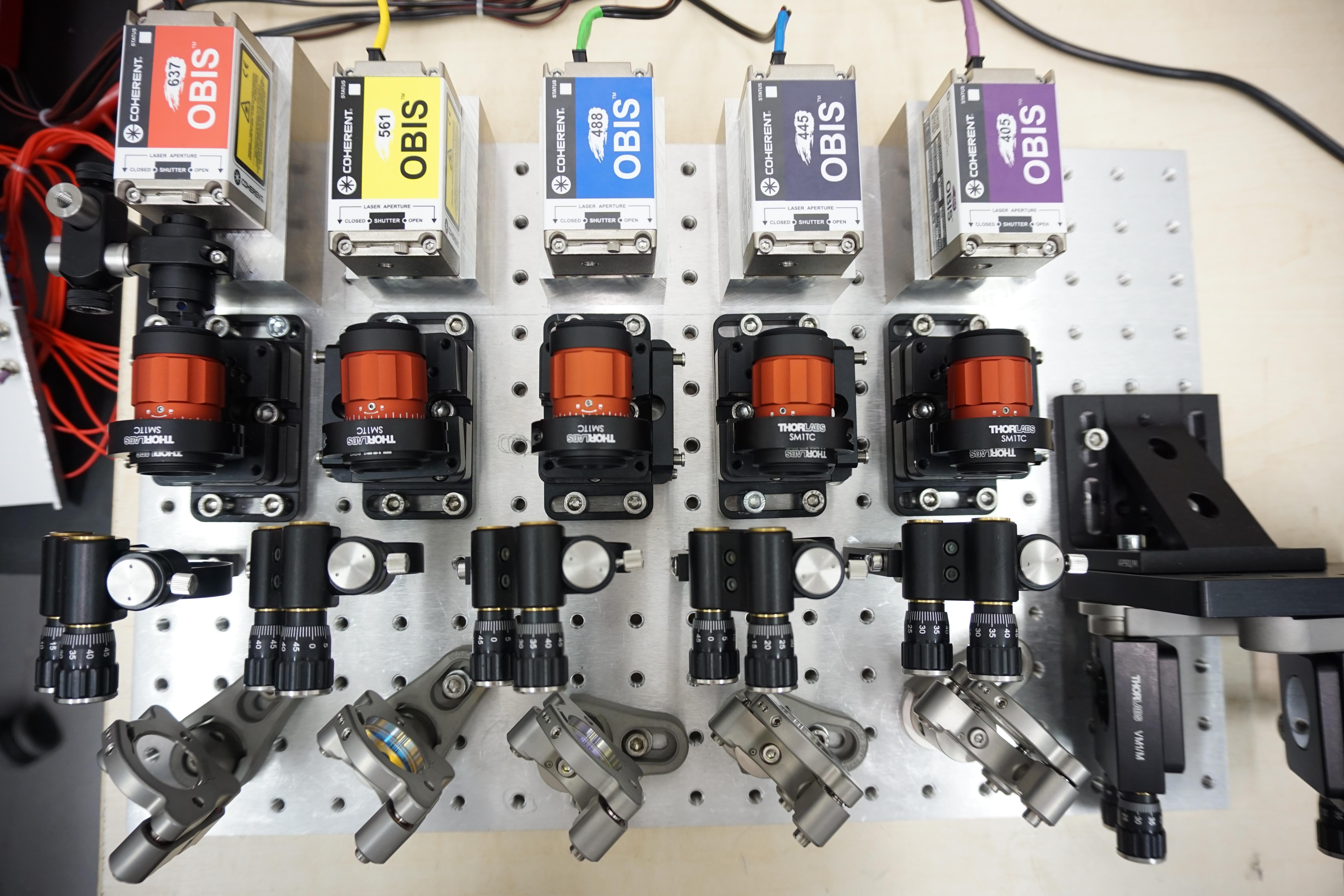

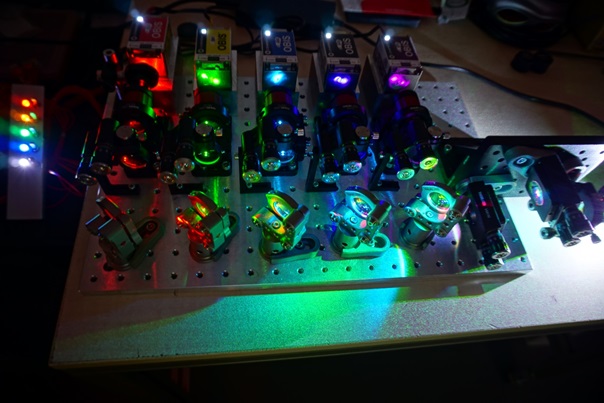

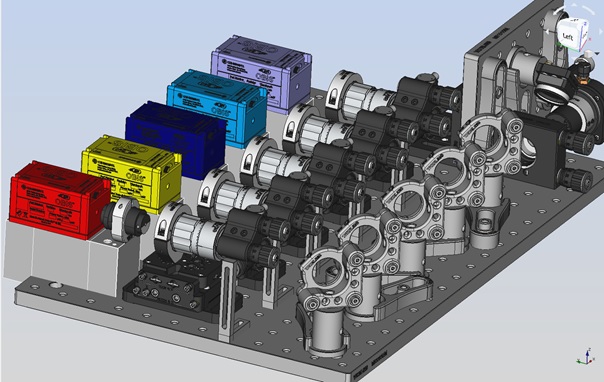

Excitační část optické desky byla tvořena pěti laserovými zdroji, jejichž svazky byly pomocí optických komponent svedeny do jedné optické dráhy, navedeny do periskopu a zafokusovány do průtokové kapiláry. Optická deska byla rozmístěním všech montážních prvků koncipována tak, aby ji bylo možné uchytit ke stávajícímu optickému stolu průtokového cytometru v předem definované oblasti vymezené k instalaci a aby byly umožněny veškeré modifikace výstupních laserových svazků jemnou justáží pomocí imbusu či mikrometru.

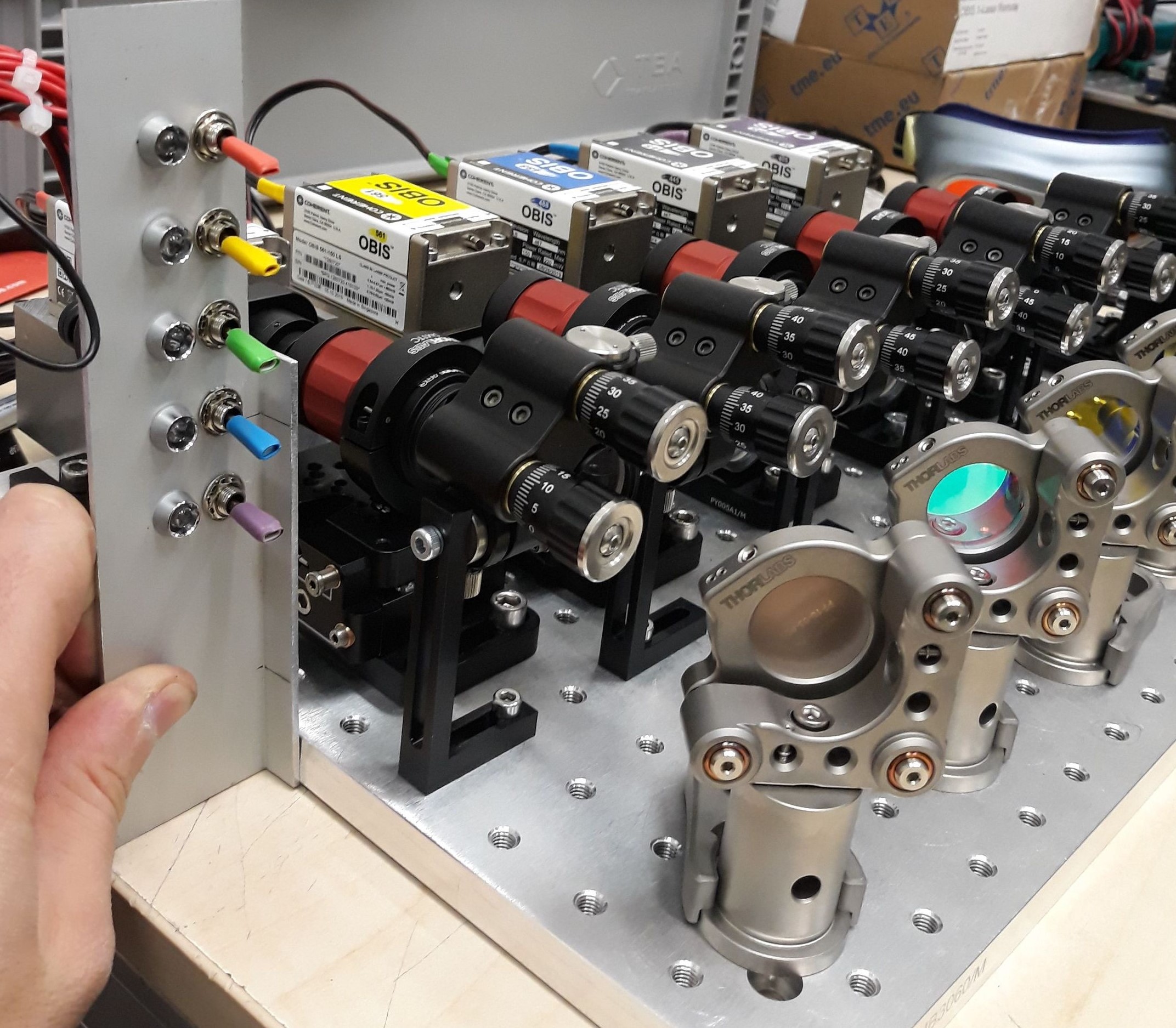

Součástí sestavy byla rovněž na míru vyrobená montážní deska a konzole s barevně rozlišenými nezávislými vypínači pro lasery požadovaných vlnových délek a s otvory pro uchycení stávajících krytů cytometru.

Komponenty:

• OBIS laser 405 nm 100 mW LX
• OBIS laser 445 nm 75 mW LX
• OBIS laser 488 nm 150 mW LX
• OBIS laser 561 nm 150 mW LS
• OBIS laser 637 nm 140 mW LX
• Optomechanické komponenty Thorlabs
• Optické komponenty CHROMA
