Pro realizaci projektu byl zvolen UV laser Coherent PowerLine E8 QT v následující konfiguraci:
Beam expander |
1:1,5x |
Galvo scaner |
SC10 |
Optická čočka |
f = 330 mm |
Pracovní plocha |
210 x 210 mm |
Coherent PowerLineE 8 QT je kompaktní, vzduchem chlazený subsystém třídy IV, který je navržen pro snadnou integraci,
provozní spolehlivost a rychlý servis v terénu. Kromě laseru a skenovací optiky obsahuje také integrovaný snímač
výkonu, mechanickou bezpečnostní uzávěrku a viditelný polohovací laser. Součásti systému jsou umístěny v uzavřeném
krytu, který využívá filtrovaný, recirkulovaný vzduch, aby se minimalizovala vnější kontaminace. V případě potřeby
servisu lze různé součásti systému, jako je snímač výkonu, čisticí jednotka, snímače vlhkosti a skenovací optika,
vyměnit v terénu, aniž by byly ostatní součásti systému vystaveny kontaminaci. Díky tomu je možné většinu servisních
úkonů provést přímo na místě u zákazníka.
Základní výhody
- Výkonný UV laserový značkovač (7 W @ 45 kHz na obrobku)
- Účinné chlazení vzduchem
- Integrovaný snímač výkonu, mechanická bezpečnostní uzávěrka a polohovací laser
- Recyklace a filtrace vzduchu pro dlouhou životnost součástí UV záření
Závěr

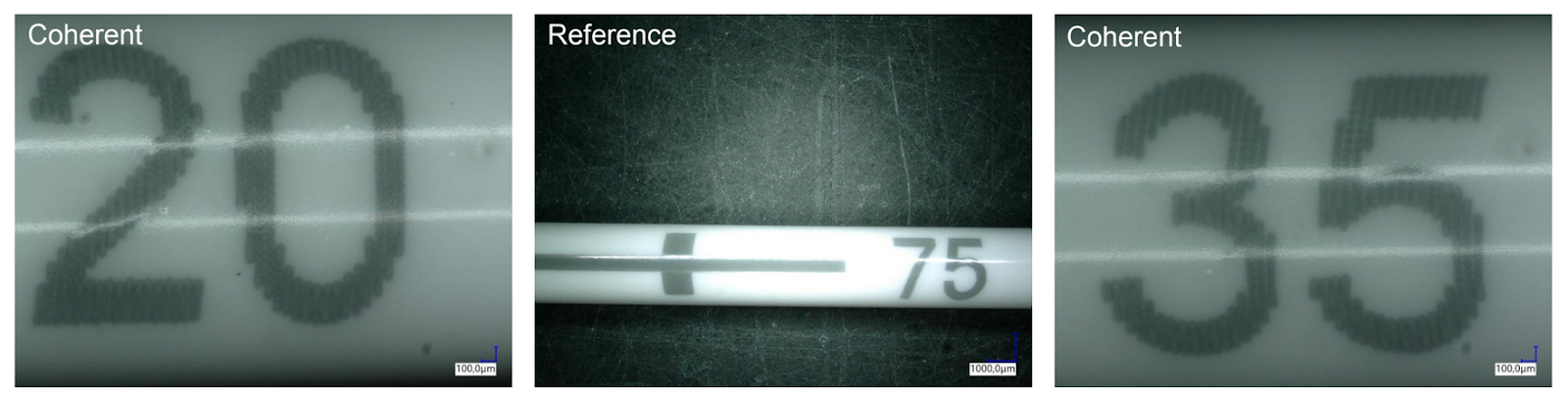

Rozložení značení bylo znovu vytvořeno v editačním nástroji Visual Laser Marker. Vzhledem k laboratorním podmínkám
bylo testování provedeno pouze na části katetru v délce cca 200 mm.

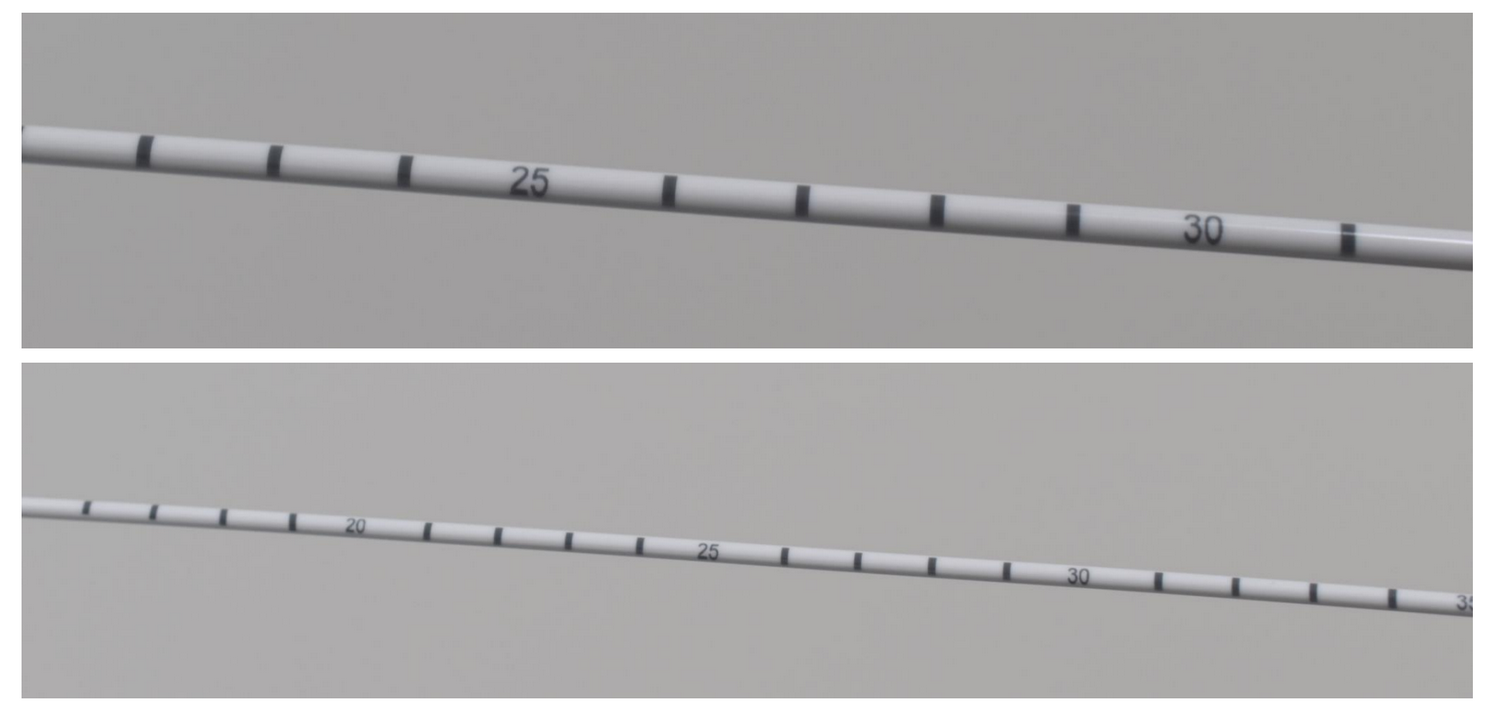

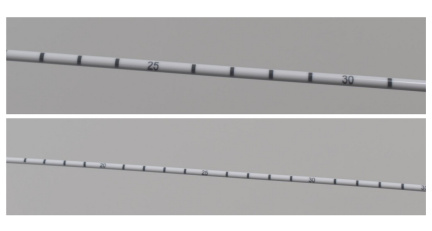

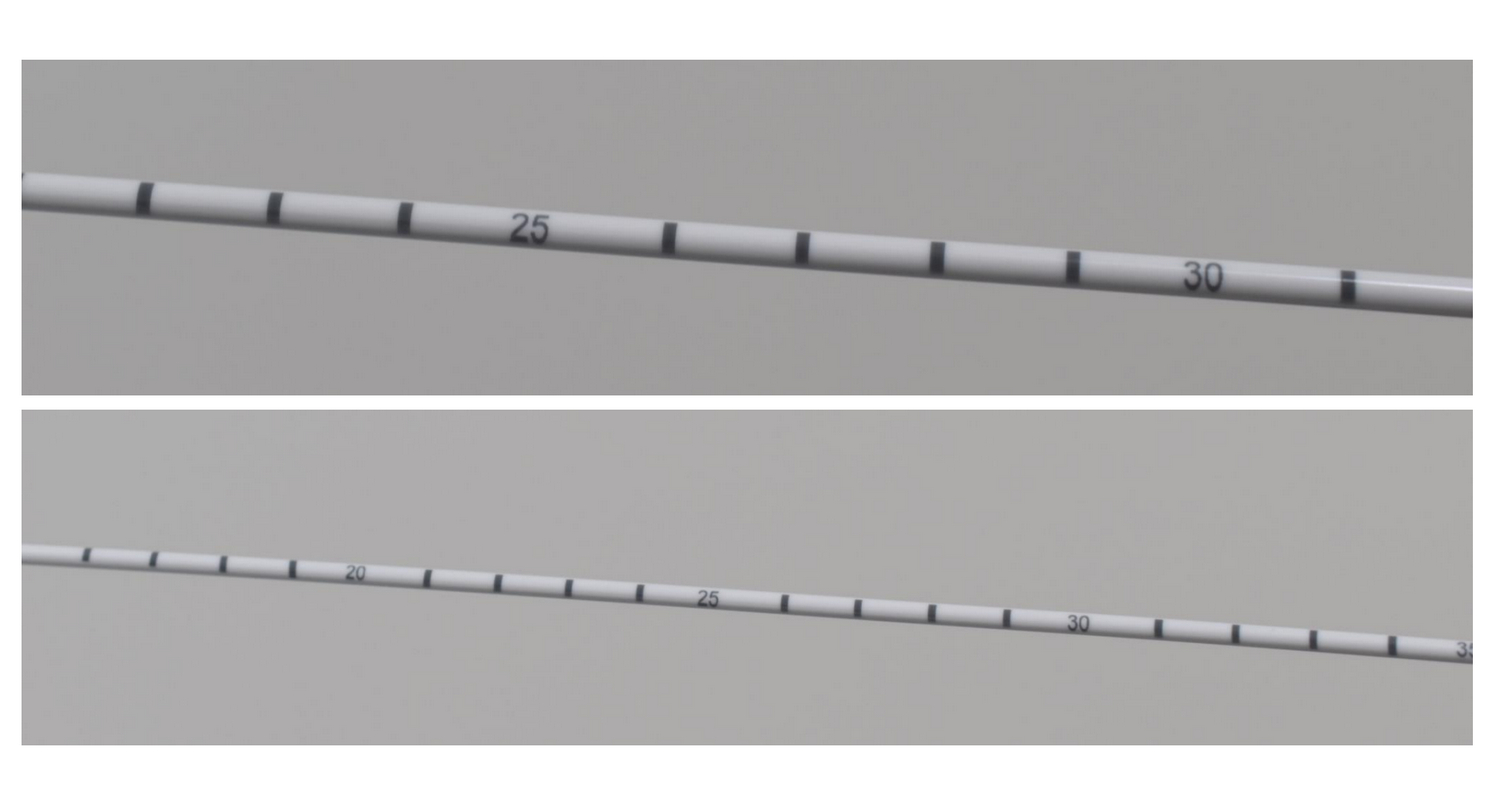

Horní strana
Spodní strana
Doba zpracování (délka 200 mm) |
horní strana: 0,36 s
dolní strana: 0,83 s
|
Emise kouře |
nízké |
Citlivost fokusace |
střední |
