Pro realizaci projektu byl zvolen UV laser Coherent PowerLine E8 QT v následující konfiguraci:
Beam expander |
1:5x |
Galvo scanner |
SC10 |
Optická čočka |
f = 160 mm |
Pracovní plocha |
110 x 110 mm |
Coherent PowerLineE 8 QT je kompaktní, vzduchem chlazený subsystém třídy IV, který je navržen pro snadnou integraci,
provozní spolehlivost a rychlý servis v terénu. Kromě laseru a skenovací optiky obsahuje také integrovaný snímač
výkonu, mechanickou bezpečnostní uzávěrku a viditelný polohovací laser. Součásti systému jsou umístěny v uzavřeném
krytu, který využívá filtrovaný, recirkulovaný vzduch, aby se minimalizovala vnější kontaminace. V případě potřeby
servisu lze různé součásti systému, jako je snímač výkonu, čisticí jednotka, snímače vlhkosti a skenovací optika,
vyměnit v terénu, aniž by byly ostatní součásti systému vystaveny kontaminaci. Díky tomu je možné většinu servisních
úkonů provést přímo na místě u zákazníka.
Základní výhody
- Výkonný UV laserový značkovač (7 W @ 45 kHz na obrobku)
- Účinné chlazení vzduchem
- Integrovaný snímač výkonu, mechanická bezpečnostní uzávěrka a polohovací laser
- Recyklace a filtrace vzduchu pro dlouhou životnost součástí UV záření
Závěr

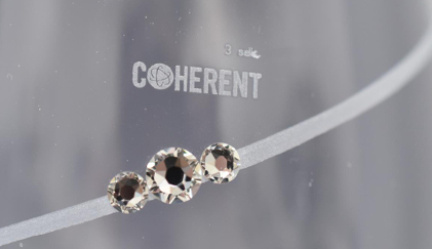

Díky lepší absorpci UV světla 355 nm je UV laser pro značení skla vhodnější, než CO2 laser. Díky lepší absorpci
nedochází ve skle k tepelnému stresu materiálu a minimalizuje se tak riziko poškození povrchu. UV laser umožňuje
díky rychlým pulzům vytvářet ve skle jemné detaily a zárveň vykonávat práci rychleji.
Doba zpracování |
3,0 s |
Emise zplodin |
střední |
Citlivost fokusace |
střední |
