Breadboardy

Breadboard je zažitý výraz pro menší pracovní desku pro optické či jiné experimenty a aplikace. Jejím účelem je poskytnout pracovní plochu s vysokou rovinností a typicky pravidelnou sítí montážních závitů. Souběžně s tím má konstrukce desky tlumit a izolovat mechanické vibrace, čehož je dosaženo speciální vnitřní konstrukcí.

Typy breadbordů

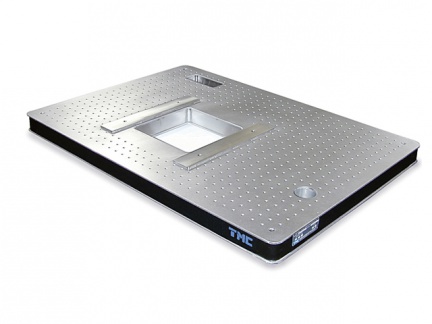

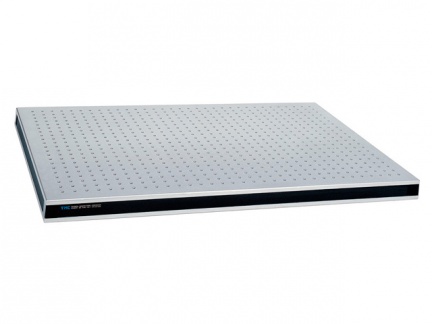

78 CleanTop breadboard - Nejvyšší řada optických desek vyznačující se 5mm tlustou vrchní a spodní ocelovou desku díky čemuž je minimalizován průhyb při zatížení. Tato řada je vhodná pro použití jako klasický optický stůl.

77 CleanTop breadboard - Optická deska s 3mm tlustou vrchní a spodní ocelovou deskou. Vhodná pro aplikace kdy není deska vystavena většímu zatížení bez opory.

75 Lightweight breadboard - Speciální optická deska s 2mm vrchní a spodní deskou díky čemuž je dosaženo nízké hmotnosti. Deska je ideální pro mobilní aplikace kdy je použita jako pracovní plocha se závity. Maximální rozměr desek je 1200x900 mm.

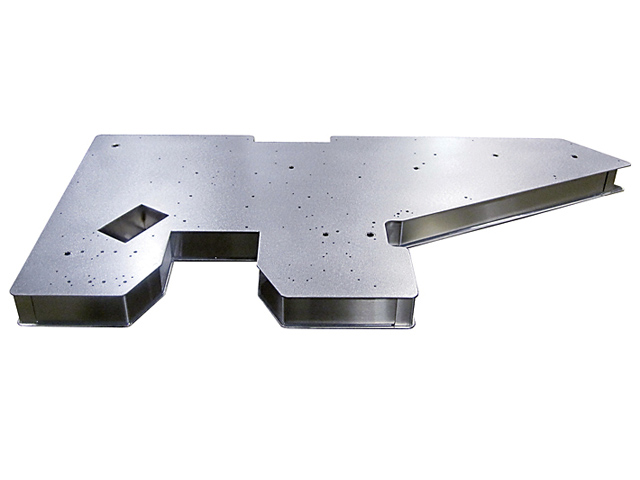

Zákaznická řešení - Jakákoliv verze breadboardu může být na přání upravena nebo můžeme dodat naprosto atypický tvar optické desky pro konkrétní aplikaci.

TMC  - Logo
TMC

Aplikační oblasti:

Petr Březina
Odborný poradce

Ing. Petr Březina

+420 607 014 272

brezina@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Aplikace

Parametry

Typické rozměry těchto breadboardů jsou od 300x300 mmpo 2400x1200 mm s tloušťkami 50 nebo 100 mm, kdy mohou být použiti jen jako pracovní deska položená na běžném stole či v kombinace s izolačním rámem jako samostatně stojící optický stůl.

Následující parametry jsou společné pro všechny verze optických desek od TMC.

  • Standardní materiál feromagnetická ocel 430, na přání další druhy včetně nemagnetických ocelí
  • Ocelové voštinové jádro (honeycomb) s max. velikostí buňky 3 cm2 v přímém kontaktu s vrchní a spodní deskou, což zajišťuje optimální termální vlastnosti a minimalizuje kroucení desky vlivem rozdílných teplot
  • Hustota voštinového jádra min. 230 Kg/m3
  • Celoocelová konstrukce standardně splňuje požadavky na použití v čistých prostorech dle standardu cleanromm 10000
  • Rovinnost vrchní desky ±0,13 mm na celou délku stolu (platí i pro 4,8m dlouhý stůl)
  • Širokopásmové „suché“ tlumení vibrací (technologie minimalizující amplitudu vibrací, které se dostanou do desky stolu)
  • Metrická síť otvorů s závity M6 s roztečí 25 mm (možnost i dvojité hustoty závitů)
  • Síť závitů hermeticky uzavřená pomocí nylonových nebo nerezových kalíšků, tzv. technologie CleanTop, hloubka všech závitů 25 mm

Dokumenty

78 a 77 CleanTop breadboard datový list

75 Lightweight breadboard datový list

Poptat produkt

Máte zájem o produkt? Zašlete nám své požadavky skrze poptávkový formulář nebo využijte přímý kontakt na odborného poradce. Rádi zodpovíme vaše dotazy a navrhneme řešení dle vašich potřeb.
