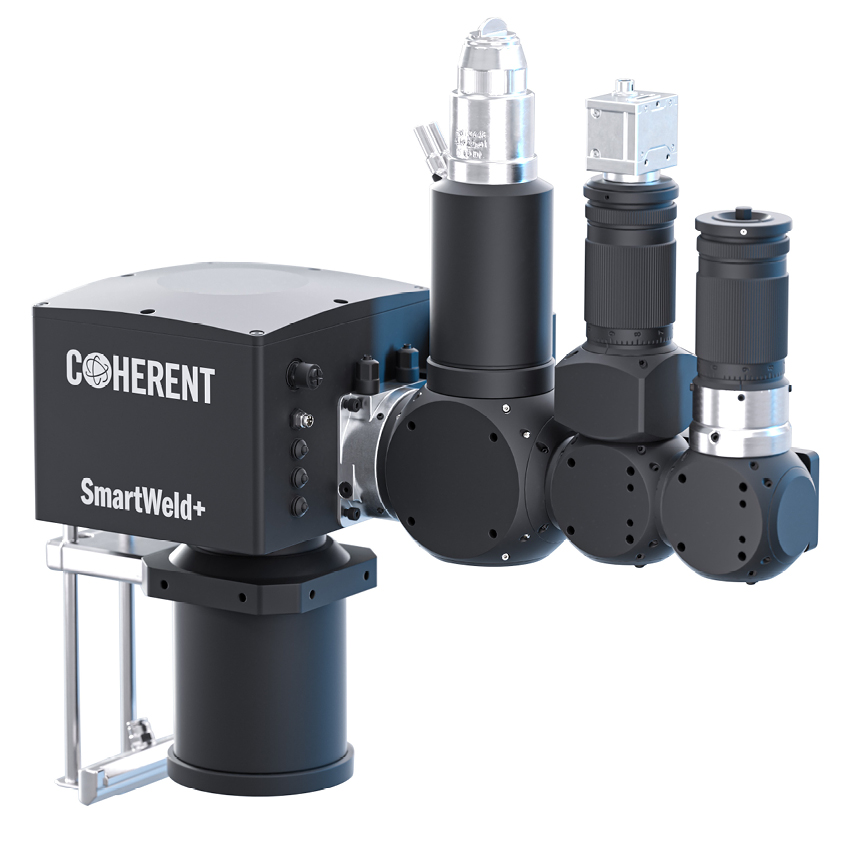

Coherent SmartWeld+

Vysoce přesná laserová hlava pro mikrosvařování

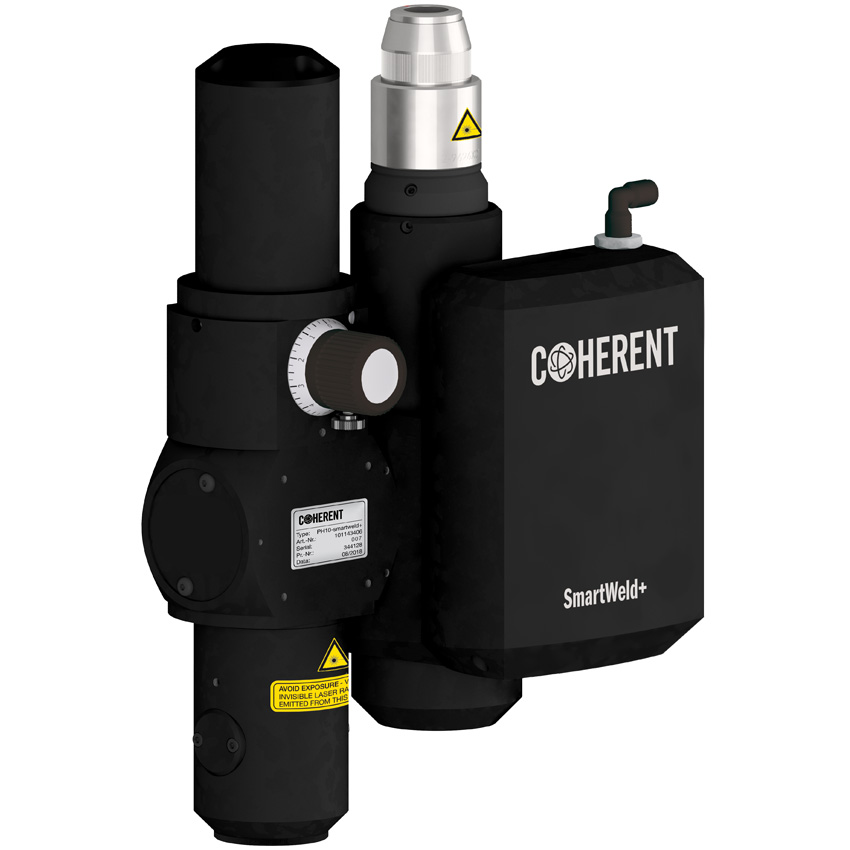

PH10-SmartWeld+ přesně řídí laserový paprsek jednovidových vláknových laserů pro tvarování svarových švů v šířce, hloubce a profilu průvaru. Umožňuje tak přesné svařování materiálů citlivých na teplo a kombinací různorodých materiálů, jako je měď s hliníkem nebo ocelí. To přináší úspornost, pohodlí a spolehlivost vláknových laserů do aplikací, které byly dříve pro tuto technologii náročné.

SmartWeld+ obsahuje pokročilou formu tvarování paprsku včetně široké škály oscilačních vzorů a přesné kontroly dodávané laserové energie během procesu svařování. Výsledkem je podstatné zlepšení svařování přesnosti a spolehlivosti spolu s minimalizací tepelně ovlivněné zóny.

Vlastnosti

• Lepší svařování náročných materiálů včetně mědi, hliníku, titanu a oceli slitin a různorodých materiálů
• Přesné svařování tenkých a vícevrstvých materiálů s minimálním výskytem HAZ
• Variabilní velikost místa (30 μm až více než 1000 μm), která umožňuje překlenutí mezer a snižuje požadavky na montáž
• Důsledná kontrola hloubky a profilu svaru
• Široký výběr vzorů oscilace paprsku umožňující přesnou optimalizaci procesu

Aplikace

• Elektronika
• Baterie
• Zdravotnické přístroje
• Automobilový průmysl/E-mobilita
• Letectví a kosmonautika

Klíčkové vlastnosti

Vysoce výkonná a přesná hlava pro laserové zpracován

PH20 SmartWeld+ provádí nejnáročnější svařovací procesy na tenkých i silných materiálech - včetně mědi a hliníku, a dokonce i na různorodých materiálech - s bezkonkurenční přesností a vysokou rychlostí. Toho dosahuje díky důsledné kontrole průřezu svaru a kvality svaru a zároveň minimálnímu příkonu tepla. PH20 SmartWeld+ spojuje pevnou optiku pro přenos paprsku s vysoce dynamickým galvanometrickým skenovacím modulem (rychlost až 2 kHz) a je řízena prostřednictvím softwaru, který poskytuje řadu předprogramovaných skenovacích vzorů. Ovládání dráhy svaru nezávisle na skenovacím vzoru umožňuje snadné programování. Lze jej použít s přístrojem Coherent s jednovidovými standardními a vláknovými lasery s nastavitelným kruhovým režimem (ARM) s středním výkonem až 5 kW.

Vlastnosti

• Pracuje s lasery do 5 kW
• Umožňuje důslednou kontrolu hloubky a profilu svaru
• Četné oscilační vzory umožňují přesný proces optimalizaci pro tlusté i tenké materiály
• Dokáže dynamicky přizpůsobovat pohyb paprsku a kompenzovat odchylky obrobku pod kontrolou systémů vidění
• Zjednodušené intuitivní programování

Aplikace

• Automobilový průmysl/mobilita
• Baterie
• Elektronika
• Zdravotnické přístroje
• Letectví a kosmonautika

Klíčkové vlastnosti

• Programovatelný profil šířky a hloubky švu
• Možnosti kolimátoru pro: Coherent PowerLine FL 1000CSM/FL1500CSM, Coherent HighLight FL CSM a HighLight FL ARM CSM / 50/200 a 100/385
• Možnosti zaostřování zahrnují standardní optiku D50 a čočky F-Theta pro rozšířenou pracovní plochu až 82 x 82 mm.
• Maximální výkon laseru 5 kW cw

QBH a QD konektory pro optická vlákna

• Přibližná velikost: (v závislosti na konfiguraci) 370 x 420 x 160 mm

Samostatné grafické uživatelské rozhraní a kompatibilita s Laser FrameWork

• Snadné programování a ovládání
