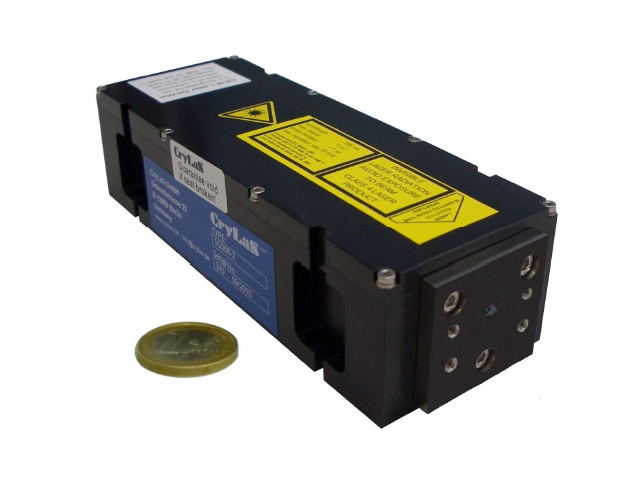

CryLaS LPP

Pulsní nanosekundové diodami čerpané pasivně q-spínané (Q-switched) Nd:YAG lasery od německého výrobce CryLaS. Koncepce laseru umožňuje v malých rozměrech a za příznivou cenu získat výstup na stále špatně dosažitelných vlnových délkách v UV oblasti jako je 213, 266 a 355 nm. Díky robustnímu designu se lasery vyznačují dlouhou životností a vysokou stabilitou parametrů.

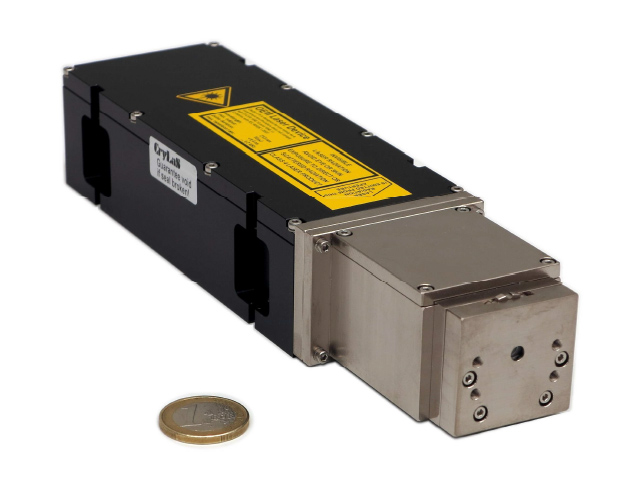

Varianta laseru s výstupem na 213nm je pak navíc vybavena speciálním výstupním okénkem které zajišťuje dlouhodobou stabilitu výstupních parametrů a minimalizuje vliv napalování nečistot na výstupní aperturu.

Klíčové vlastnosti

  • Modely s výstupem 213, 266, 355, 532, 1064 nm
  • Krátké pulsy 1,0-1,5 ns
  • Výstupní svazek TEM00
  • Kompaktní robustní design
  • Vzduchem chlazené
  • Možnost externího spouštění

Typické využití laseů CryLaS je mikroobrábění, značení tenkých skel, polymerů či jako excitační lasery v mikroskopii a spektroskopii.

CryLaS LPP
CryLaS LPP
Petr Březina
Odborný poradce

Ing. Petr Březina

+420 607 014 272

brezina@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Příslušenství

  • OEM nebo laboratorní verze řídící jednotky
  • Synchronizační signál pro výstup, rise time < 2 ns
  • Elektrická závěrka
  • Externí teleskop (beam expander)
  • Elektrický nebo manuální atenuátor

Parametry

Verze 213 nm

  FQSS213-Q1 FQSS213-Q2 FQSS213-Q3 FQSS213-Q4
Energie v pulsu > 0,05 μJ @ 15kHz > 0,1 μJ @ 10kHz > 1,5 μJ @ 1kHz > 2,5 μJ @ 1kHz
Špičkový výkon > 0,05 kW @ 15kHz > 0,1 kW @ 10kHz > 1,5 kW @ 1kHz > 2,5 kW @ 1kHz
Divergence svazku (plný úhel) < 2.0 mrad < 2.0 mrad < 2.5 mrad < 3.0 mrad
Elipticita svazku 0,3 0,3 0,3 0,3
Průměr svazku 400 ± 200 μm 400 ± 200 μm 600 ± 200 μm 600 ± 200 μm
Opakovací frekvence 20 kHz 10 kHz 2,5 kHz 1 kHz
Délka pulsu 1 ns 1 ns 1 ns 1 ns
Polarizace svazku > 100:1 horizontalní > 100:1 horizontalní > 100:1 horizontalní > 100:1 horizontalní

Verze 266 nm

  FQSS266-Q1 FQSS266-Q2 FQSS266-Q3 FQSS266-Q4
Energie v pulsu > 0,3 μJ @ 15kHz > 0,8 μJ @ 10kHz > 6 μJ @ 1kHz > 12 μJ @ 1kHz
Špičkový výkon > 0,3 kW @ 15kHz > 0,8 kW @ 10kHz > 6 kW @ 1kHz > 12 kW @ 1kHz
Divergence svazku (plný úhel) < 2,0 mrad < 2,0 mrad < 2,0 mrad < 2,0 mrad
Průměr svazku 800 ± 200 μm 800 ± 200 μm 800 ± 200 μm 900 ± 200 μm
Opakovací frekvence 20 kHz 10 kHz 2,5 kHz 1 kHz
Délka pulsu 1 ns 1 ns 1 ns 1 ns
Polarizace svazku > 100:1 vertikální > 100:1 vertikální > 100:1 vertikální > 100:1 vertikální

Verze 355 nm

  FQSS355-Q1 FQSS355-Q2 FQSS355-Q3 FQSS355-Q4
Energie v pulsu > 0,3 μJ @ 15kHz > 3,0 μJ @ 10kHz > 15 μJ @ 1kHz > 42 μJ @ 1kHz
Špičkový výkon > 0,27 kW @ 15kHz > 2,7 kW @ 10kHz > 13 kW @ 1kHz > 30 kW @ 1kHz
Divergence svazku (plný úhel) < 3,0 mrad < 3,5 mrad < 4,0 mrad < 4,0 mrad
Průměr svazku 190 ± 50 μm 200 ± 50 μm 200 ± 50 μm 300 ± 80 μm
Opakovací frekvence 20 kHz 10 kHz 2,5 kHz 1 kHz
Délka pulsu 1,1 ns 1,1 ns 1,1 ns 1,4 ns
Polarizace svazku > 100:1 vertikální > 100:1 vertikální > 100:1 vertikální > 100:1 vertikální

Verze 532 nm

  FQSS532-Q1 FQSS532-Q2 FQSS532-Q3 FQSS532-Q4
Energie v pulsu > 2,0 μJ @ 15kHz > 6,0 μJ @ 10kHz > 20 μJ @ 1kHz > 42 μJ @ 1kHz
Špičkový výkon > 1,5 kW @ 15kHz > 4,5 kW @ 10kHz > 15 kW @ 1kHz > 30 kW @ 1kHz
Divergence svazku (plný úhel) < 3,5 mrad < 3,5 mrad < 5,0 mrad < 4,5 mrad
Průměr svazku 250 ± 50 μm 260 ± 50 μm 300 ± 50 μm 400 ± 80 μm
Opakovací frekvence 20 kHz 10 kHz 2,5 kHz 1 kHz
Délka pulsu 1,3 ns 1,3 ns 1,3 ns 1,3 ns
Polarizace svazku > 100:1 vertikální > 100:1 vertikální > 100:1 vertikální > 100:1 vertikální

Verze 1064 nm

  FQSS1064-Q1 FQSS1064-Q2 FQSS1064-Q3 FQSS1064-Q4
Energie v pulsu > 10 μJ @ 15kHz > 20 μJ @ 10kHz > 50 μJ @ 1kHz > 90 μJ @ 1kHz
Špičkový výkon > 6,5 kW @ 15kHz > 13 kW @ 10kHz > 30 kW @ 1kHz > 60 kW @ 1kHz
Divergence svazku (plný úhel) < 3,0 mrad < 3,0 mrad < 4,0 mrad < 4,0 mrad
Průměr svazku 500 ± 100 μm 500 ± 100 μm 600 ± 100 μm 650 ± 100 μm
Opakovací frekvence 20 kHz 10 kHz 2,5 kHz 1 kHz
Délka pulsu 1,5 ns 1,5 ns 1,5 ns 1,5 ns
Polarizace svazku > 100:1 vertikální > 100:1 vertikální > 100:1 vertikální > 100:1 vertikální
