Dynafiz

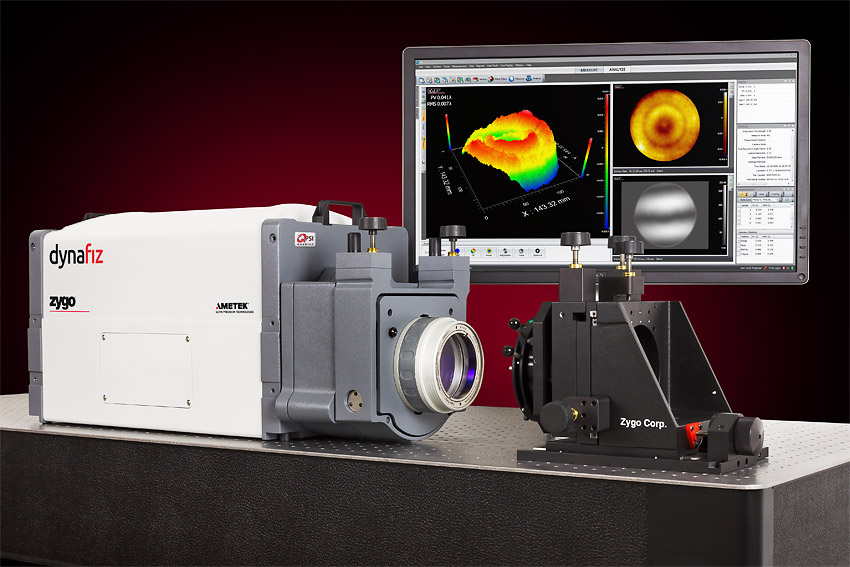

ZYGO DynaFiz laserový interferometr předstihuje ostatní Fazeau interferometry ZYGO schopností odolat vibracím vnějšího prostředí tam, kde klasická interferometrie s fázovým posuvem (PSI), či zdokonalená QPSI již selhávají.

LivePhase™

Technika dynamického měření s jedinečnou možností živého záznamu a zobrazení interferenčního obrazce poskytuje mnoho praktických výhod. LivePhase™ například umožňuje zobrazení dat v reálném čase se zpětnou vazbou míry optické aberace kalkulovanou s použitím Zernikeho polynomů. Tato technika je efektivním nástrojem pro přesné nastavení optického systému.

Klíčové vlastnosti

Extrémní odolnost měření proti mechanickým vibracím a chvění vzduchu vnějšího prostředí
Stabilizovaný He-Ne laser (633 nm) s délkou koherence záření až 100 m
Interferenční obrazce snímány integrovanou kamerou s rozlišením 1400 x 1400 nebo 600 x 600 pixelů a frekvencí snímkování 50 nebo 82 Hz
Dynamické měření umožňuje pozorování v reálném čase
Originální zdokonalená technika interferometrie s fázovým posuvem QPSI (Quick Phase-Shifting Interferometry) standardním vybavením interferometrů Zygo DynaFiz®
Komplexní software MetroPro MX pro statistické zpracování dat a jejich vizualizaci
Měření v horizontálním i vertikálním uspořádání
Možnost dálkového ovládání interferometru pro zvýšení komfortu.

ZYGO

Odborný poradce

Ing. Richard Schuster

+420 601 123 593

schuster@optixs.cz

Zaslat poptávku

OptiXs care

Odborně zkonzultujeme vaši plánovanou aplikaci
Náš tým je schopen produkt integrovat i do většího systému
Zajistíme rychlé dodání náhradních dílů a lokální servis

S čím dalším můžeme pomoci

Parametry

Apertura	4 a 6 palců (102 a 152 mm)
Světelný zdroj	He-Ne laser, λ=633 nm se stabilitou <0,0001 nm, výkon 5mW, délka koherence > 100m
Rozlišení snímací kamery	1400 x 1400 Px / 600 x 600 Px
Frekvence snímkování	50 / 82 Hz
Digitalizace (délka slova)	10 bit
Zvětšení	1X fixní (1-50X digitální); 3-polohový zoom - 1X / 1,7X / 3X
Opakovatelnost měření RMS	< 0.06 nm, λ /10,000 (2σ)
Opakovatelnost měření vlnoplochy RMS	V dynamickém režimu: < 01.0 nm, λ /600 (mean + 2σ); &nbsp V režimu PSI/QPSI: < 0.25 nm, λ /2,500 (mean + 2σ)
