Fotonásobiče

Fotonásobič (PMT – PhotoMultiplier Tube) využívá k detekci záření vnějšího fotoelektrického jevu v kombinaci s efektem sekundární emise elektronů. Jedná se o vakuovou trubici obsahující fotokatodu, řadu zesilovacích elektrod (tzv. dynod) a anodu. Fotonásobiče poskytují extrémně vysokou citlivost a rychlou odezvu. Spektrální rozsah citlivosti PMT se pohybuje od cca 120 nm až k 1700 nm. Neexistuje však PMT, který by pokryl celou tuto oblast.

Jedním z největších výrobců fotonásobičů je firma Hamamatsu, která kromě standardních fotonásobičů nabízí také speciální PMT detektory.

Rozlišujeme dvě hlavní skupiny PMT detektorů:

  • Samostatné fotonásobiče
  • PMT moduly integrující do jednoho pouzdra fotonásobič, napájecí obvod a dělič napětí

Klíčové vlastnosti

  • Široký výběr (rozdílné typy PMT detektorů + bohaté příslušenství)
  • vysoká citlivost
  • rychlá odezva
  • vysoký zisk (výsledný efekt zesílení i několik milionů)
  • nízký šum
  • široká spektrální odezva
Fotonásobiče
HAMAMATSU - Logo
HAMAMATSU

Aplikační oblasti:

Miroslav Kořínek
Odborný poradce

RNDr. Miroslav Kořínek Ph.D.

+420 720 994 252

korinek@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Příslušenství

K samotným fotonásobičům či modulům je k dispozici široká škála přístlušenství:

Aplikace

Časově korelované čítání jednotlivých fotonů

Časově korelované čítání jednotlivých fotonů

Časově korelované čítání jednotlivých fotonů (TCPC = Time-Correlated Single Photon Counting) je velmi citlivá metoda umo..

Parametry

Typy fotonásobičů

Fotonásobiče firmy Hamamatsu jsou pro přehlednost rozděleny do několika kategorií:

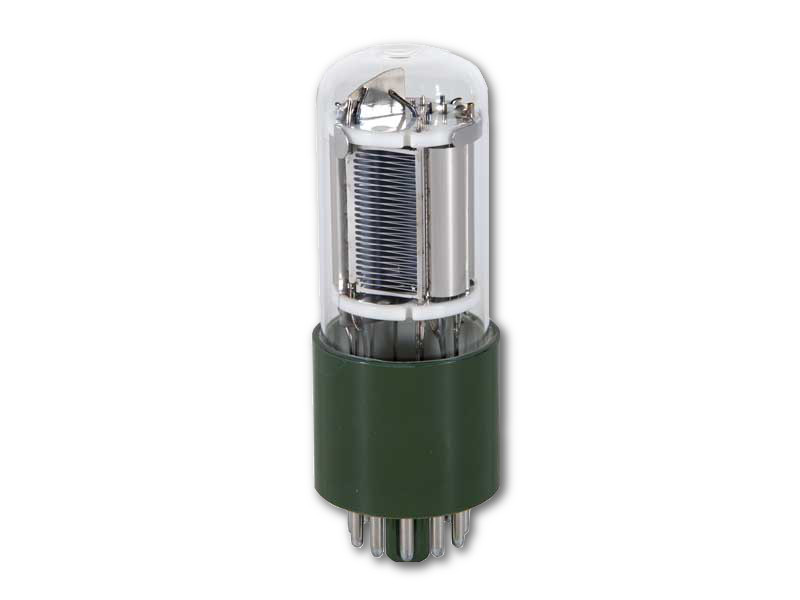

Tyto fotonásobiče přijímají dopadající světlo přes čelní plochu skleněné trubice. Jejich fotokatoda pracuje v transmisním módu a je umístěna přímo na vnitřní ploše vstupního okénka. Díky tomu detektor poskytuje lepší prostorovou uniformitu, než je tomu v případě PMT senzorů s fotokatodou operující v odrazivostním módu.

Fotonásobiče typu side-on přijímají dopadající světlo přes boční stranu skleněné trubice. Kvůli své konstrukci jsou široce používány ve spektrofotometrech a univerzálních fotometrických systémech.

Tyto fototonásobiče dokáží díky speciální kovové kanálkové structuře dynod poskytnout velmi rychlou odezvu. Jsou vhodné pro polohově citlivá měření.

MCP PMT dominují vysoce rychlou časovou odezvou (úroveň pikosekund). Místo konvenčních diskrétních dynod obsahují mikrokanálovou destičku. Elektrony z fotokatody vnikají do jednotlivých kanálků, ve kterých následně roste původní počet fotoelektronů v důsledku procesu sekundární emise.

PMT s vysokou kvantovou účinností, PMT se speciálním tvarem trubice, PMT pro měření v magnetickém poli, ...

PMT moduly

PMT moduly integrují do jednoho pouzdra fotonásobič (realizuje konverzi světla na elektrické signály), vysokonapěťový napájecí obvod a dělič napětí (určuje rozdělení přiloženého napětí mezi příslušné dynody).

Přehled Hamamatsu PMT modulů.

Dokumenty

PMT moduly - Katalog

Stáhnout Zobrazit

Fotonásobiče - Katalog

Stáhnout Zobrazit

Poptat produkt

Máte zájem o produkt? Zašlete nám své požadavky skrze poptávkový formulář nebo využijte přímý kontakt na odborného poradce. Rádi zodpovíme vaše dotazy a navrhneme řešení dle vašich potřeb.

Odborný poradce

Miroslav Kořínek

RNDr. Miroslav Kořínek Ph.D.

tel: +420 720 994 252
mail: korinek@optixs.cz
