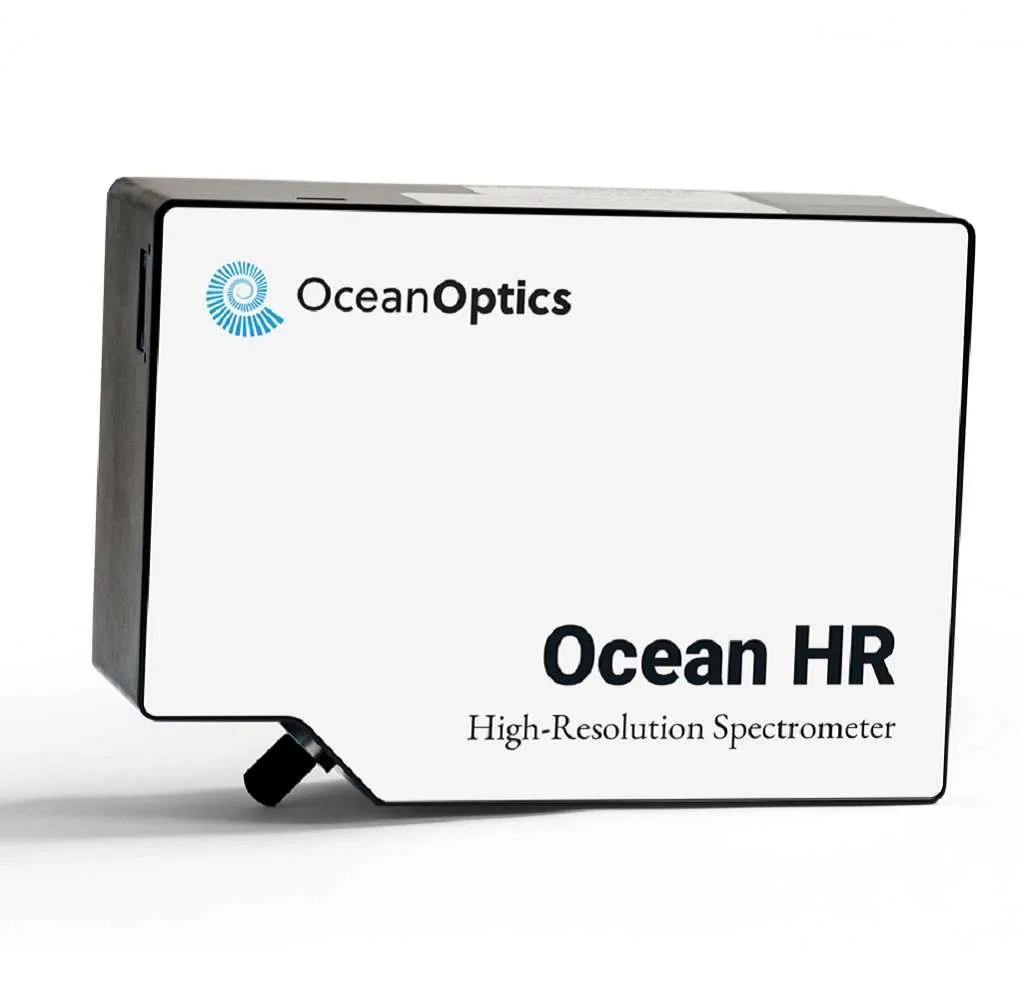

U řady HR firma Ocean Insight (dříve Ocean
Optics) nabízí předkonfigurované modely pro nejčastější spektroskopická měření.
HR4 předkonfigurované modely (CCD detektor, 3648 px, int. čas 3,8 ms – 10 s)
|
Model
|
Spektrální rozsah
|
Vstupní štěrbina
|
Spektrální rozlišení*
|
Difrakční mřížka
|
|
HR-4UVV250
|
~190 nm až >880 nm
|
volitelná 5-200 μm
|
0,40 až 5,36 nm
|
400 vr./mm, blaze 250 nm
|
|
HR-4UVV300
|
~200 nm až >650 nm
|
volitelná 5-200 μm
|
0,26 až 3,48 nm
|
600 vr./mm, blaze 300 nm
|
|
HR-4UVV330
|
~250 nm až >780 nm
|
volitelná 5-200 μm
|
0,36 až 4,82 nm
|
500 vr./mm, blaze 330 nm
|
|
HR-4UV220
|
~250 nm až >380 nm
|
volitelná 5-200 μm
|
0,08 až 1,07 nm
|
UV holografická, 1800 vr./mm
|
|
HR-4UV250
|
~190 nm až >410 nm
|
volitelná 5-200 μm
|
0,12 až 1,61 nm
|
UV holografická, 1200 vr./mm
|
|
HR-4VIS400
|
~350 nm až >800 nm
|
volitelná 5-200 μm
|
0,26 až 3,48 nm
|
600 vr./mm, blaze 400 nm
|
|
HR-4VIS450
|
~450 nm až >530 nm
|
volitelná 5-200 μm
|
0,06 až 0,80 nm
|
holografická, 2400 vr./mm
|
|
HR-4VIS500
|
~400 nm až >850 nm
|
volitelná 5-200 μm
|
0,26 až 3,48 nm
|
600 vr./mm, blaze 500 nm
|
|
HR-4VIS550
|
~450 nm až >650 nm
|
volitelná 5-200 μm
|
0,12 až 1,61 nm
|
holografická, 1200 vr./mm
|
|
HR-4VIS700
|
~530 nm až >640 nm
|
volitelná 5-200 μm
|
0,08 až 1,07 nm
|
holografická, 1800 vr./mm
|
|
HR-4VN400
|
~350 nm až >1025 nm
|
volitelná 5-200 μm
|
0,40 až 5,36 nm
|
400 vr./mm, blaze 400 nm
|
|
HR-4N500
|
~750 nm až >1,0 μm
|
volitelná 5-200 μm
|
0,17 až 2,28 nm
|
900 vr./mm, blaze 500 nm
|
|
HR-4N750
|
~750 nm až >920 nm
|
volitelná 5-200 μm
|
0,12 až 1,61 nm
|
1200 vr./mm, blaze 750 nm
|
|
HR-4N1000
|
~750 nm až >1150 nm
|
volitelná 5-200 μm
|
0,26 až 3,48 nm
|
600 vr./mm, blaze 1000 nm
|
|
HR-4XR300
|
~200 nm až >1,1 μm
|
volitelná 5-200 μm
|
0,54 až 7,23 nm
|
300 vr./mm, composite blaze
|
|
HR-4XR500
|
~190 nm až >1,1 μm
|
volitelná 5-200 μm
|
0,54 až 7,23 nm
|
300 vr./mm, blaze 500 nm
|
*závisí na zvolené vstupní štěrbině

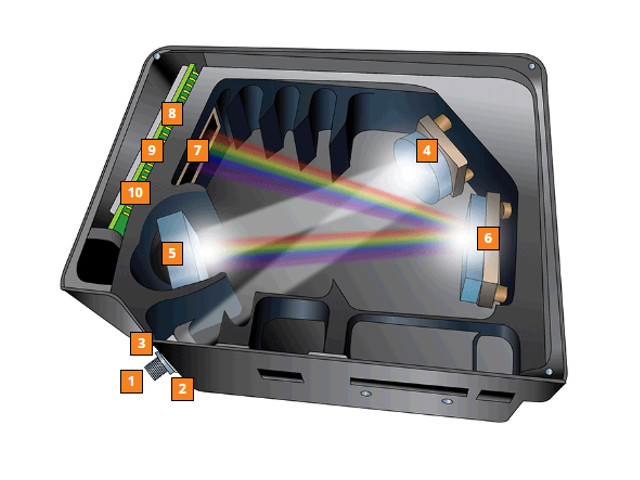

Díky modulárnímu přístupu si můžete jednotlivé prvky uvnitř spektrometru (difrakční mřížka, vstupní
štěrbina, optické filtry, kolimační a fokusační zrcátka, optické čočky) navolit tak, aby byl systém co nejlépe
optimalizován pro vaši konkrétní aplikaci.
1: Konektor pro připojení optického vlákna
Kromě standardního SMA905 konektoru je dostupné i provedení s FC konektorem.
2: Fixní vstupní štěrbina
Šířka vstupní štěrbiny přímo ovlivňuje spektrální rozlišení spektrometru. Volit lze z celkem 6 štěrbin o různé
velikosti (5, 10, 25, 50, 100 a 200 µm).
3: Absorpční filtr s horní propustí (longpass)
Filtr s horní propustí se používá k omezení šířky pásma světla vstupujícího do spektrometru, případně k vyvážení
barev. Je vždy nainstalován permanentně a pro konkrétní vstupní štěrbinu.
4: Kolimační zrcátko
Světlo prošlé vstupní štěrbinou (a případně i absorpčním filtrem) je pomocí tohoto zrcátka nasměrováno na difrakční
mřížku. Standardně se používá zrcátko s hliníkovou reflexní vrstvou. Lze však použít i speciální SAG+ zrcátko, které
absorbuje téměř veškeré UV záření.
5: Difrakční mřížka
Zvolená difrakční mřížka nejen určuje spektrální rozsah, ale také ovlivňuje spektrální rozlišení přístroje. Během
výroby spektrometru je difrakční mřížka nejprve umístěna na platformu, která umožňuje její rotaci za účelem
nastavení požadované počáteční vlnové délky. Následně je mřížka trvale upevněna, aby se zabránilo jejím dalším
mechanickým posunům.
6: Zaostřovací (fokusační) zrcátko
Úkolem zaostřovacího zrcátka je fokusovat vytvořené spektrum (první difrakční řády) do roviny detektoru. Standardně
se používá zrcátko s hliníkovou reflexní vrstvou. Lze však použít i speciální SAG+ zrcátko, které absorbuje téměř
veškeré UV záření.
7: Detekční sběrná čočka
Citlivost spektrometru lze znatelně zvýšit tím, že se k detektoru upevní dodatečná válcová čočka, která zvyšuje
efektivitu sběru a snižuje úroveň nežádoucího rozptýleného světla.
8: Detektor
Správná volba detektoru se odvíjí od konkrétní aplikace. Pro řadu HR jsou k dispozici tři různé detektory.
9: OFLV filtr pro odstranění vyšších difrakčních řádů
OFLV (Order-sorting Filter – Longpass Variable) je aplikován do okénka detektoru pomocí patentované nanášecí
technologie. Slouží k precizní blokaci druhých a třetích difrakčních řádů, a tedy i zlepšení přesnosti spektrometru.
10: Okénko detektoru (volitelný upgrade pro UV oblast)
Standardní okénko detektoru z borosilikátového skla BK7 (začíná absorbovat světlo okolo 340 nm) se v případě měření v
ultrafialové oblasti spektra doporučuje nahradit okénkem z křemenného skla.
