Hyperspektrální kamera LWIR

LWIR od Specim jsou termální hyperspektrální kamery určené pro LWIR oblast v rozmezí od 8 do 12 μm. Kamery fungují na bázi liniového skenování obrazu (push-broom) a poskytují tak kompletní, kontinuální hyperspektrální data pro každý pixel podél obrazového řádku.

V nabídce naleznete celkem 2 modely: LWIR HS (bez chlazeného detektoru) a LWIR OWL (s cryo-chlazeným MCT detektorem).

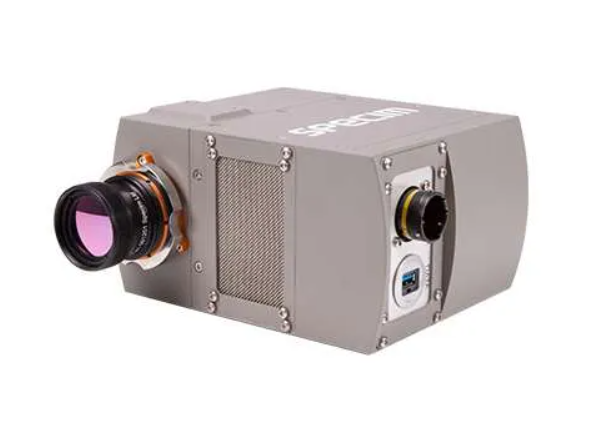

Model LWIR HS integruje nechlazený detektor s optikou. Jedná se o kompaktní (pouhých 3.5kg), všestranný nástroj pro široké spektrum aplikací. LWIR HS (high sensitivity) pokrývá spektrální rozsah 8-12 μm a obsahuje celkem 44 spektrálních pásem spolu se spektrálním vzorkováním o 100 nm. Díky těmto vlastnostem se hodí pro celou řadu průmyslových aplikací nebo i pro chemické zobrazování.

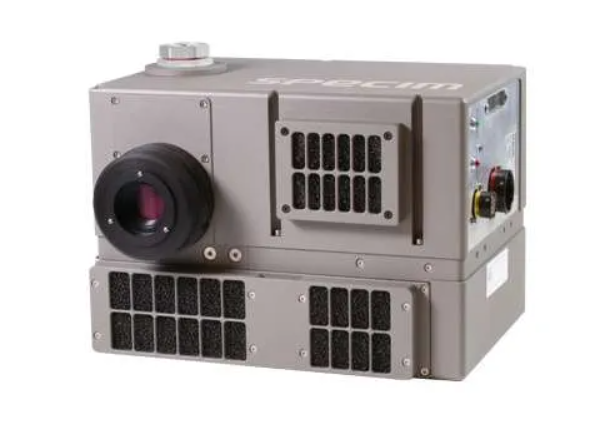

Model LWIR OWL nachází své uplatnění u náročných terénních aplikací, typicky v oblasti zajištění ochrany a bezpečnosti či v situacích, kdy je vyžadováno ovládání na dálku. Kamera obsahuje teplotně stabilizovaný LWIR zobrazovací spektrograf s chlazeným MCT detektorem, který poskytuje bezkonkurenční citlivost. K tomu pokrývá spektrální rozsah 8-12 μm a disponuje vysokou spektrální selektivitou dosahující 84 pásem (vzorkování 48 nm) a rychlostí až 100 snímků za sekundu.

Klíčové vlastnosti

  • Kompaktní senzor (OWL)
  • Nenáročná údržba (OWL)
  • Vysoká citlivost (OWL)
  • Špičkový spektrální a prostorový zobrazovací výkon (OWL)
  • Pokrytí vlnových délek LWIR 7.7 až 12.3 µm s 96 spektrálními pásmy (OWL)
Aleš Jandík
Odborný poradce

Ing. Aleš Jandík

+420 607 014 292

jandik@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Parametry

Model LWIR-HR LWIR-OWL
Spektrální rozsah 8 - 12 μm 7,7 - 12,3 µm
Spektrální rozlišení 400 nm 100 nm**
Clonové číslo F/1.0 F/2.0
Spektrální vzorkování/pásmo 48 nm 100 nm
Prostorové vzorkování L41 0.057 L43 0.063° / L32 0.084°
Spektrální pásma 44 84
Poměr signál/šum (SNR)

Cíl: 400 K s FPS 30 Hz

* 8 µm 240

* 10 µm 210

* 12 µm 180

Cíl: 300 K

* 8 µm 450

* 10 µm 580

* 12 µm 230

Snímková frekvence 120 fps až 100 fps
Zorný úhel (FOV) S předními objektivy L41*** 32.2°

S předními objektivy L43***: 24°

S předními objektivy L32***: 32.2°

Velikost snímku/obrazu 566 384 x 84 px
Detektor LWIR nechlazený mikrobolometr MCT
Chlazení Nechlazený Stirlingův chladič
Teplota optiky Nechlazený Stabilizovaný
