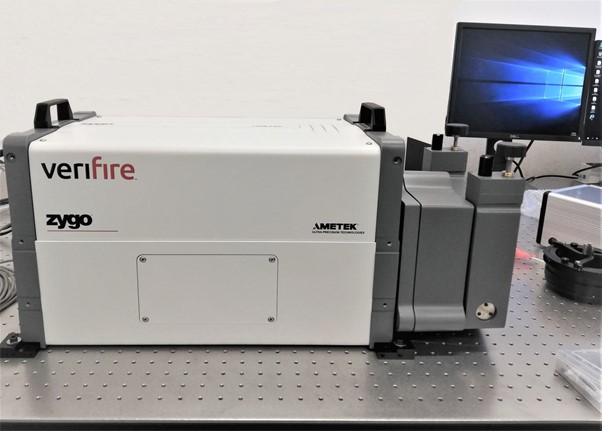

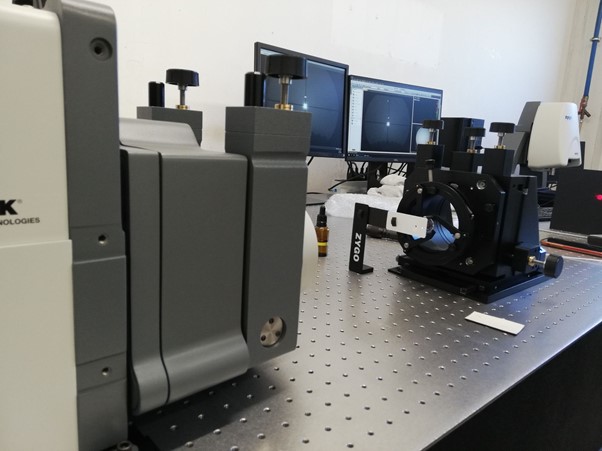

Laserový Fizeau interferometr Verifire 6” od předního amerického výrobce Zygo Inc. (Ametek) s anti-vibračním stolem od TMC (Ametek).
Jedná se o sestavu přesného laserového interferometru s fázovým posuvem (phase shifting interferometry) s referenční optikou o kvalitě povrchu lepší než lambda/20 (PVr, @633 nm) a s optickým stolem pro izolaci vibrací.
Součástí je měřicí mód QPSI odolný vůči vibracím a proudění vzduchu, optimální do prostředí výrobní haly.
Sestava slouží k měření rovinné, sférické optiky i pro měření kvality velkoformátových, precizně obráběných kovových dílů. Umožňuje porovnání s modelovými daty pro následnou optimalizaci výroby. Možný je též export i import dat pro optické simulace (například pomocí SW Zemax) a porovnání rozdílu mezi modelem měřeného dílu a reálně naměřenými výsledky.
Samozřejmostí je motorizovaný kontinuálně nastavitelný optický zoom 1x - 5x.
Parametry zařízení
- Laserový zdroj: Stabilizovaný HeNe, 632.8 nm, prodloužená záruka, výrobce: Zygo
- Průměr měřicího svazku: 4” (100 mm)
- Optický zoom: kontinuální v rozsahu 1x - 5x, motorizovaný
- SW: Špičkový software Mx™ vyvíjený na míru pro potřeby měření a analýzy optických povrchů pomocí optické interferometrie
