CleanTop antivibrační optické stoly

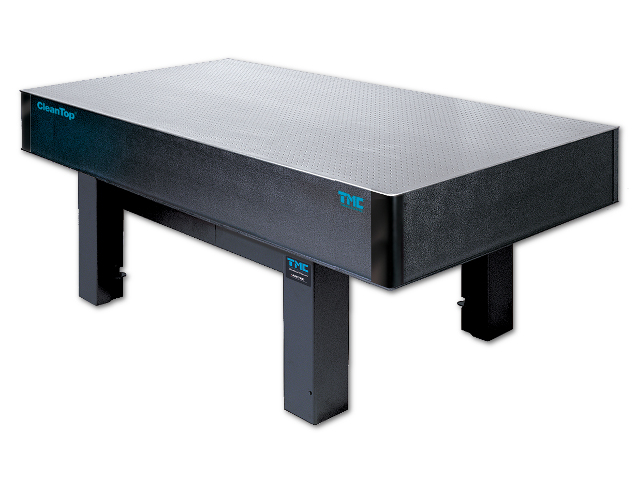

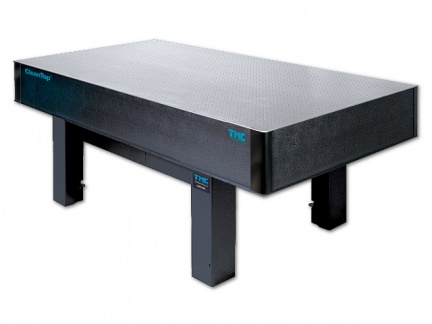

Optické stoly, jinak též antivibrační stoly jsou základem každé laboratoře či pracoviště, kde se pracuje s citlivými přístroji a kdy je potřeba izolovat aplikaci od mechanických vibrací, které jsou v dnešní době všudypřítomné a které jsou neslučitelné s aplikacemi pohybujícími se v oblasti mikrometrů či nanometrů. Optické stoly TMC CleanTop patří mezi světovou špičku svojí kvalitou zpracování, použitými materiály a samozřejmě výslednými antivibračními parametry.

781 Laboratory CleanTop série optických stolů pro průmyslové aplikace, jedná se o verzi s nominálním širokopásmovým tlumením.

783 Scientific CleanTop série univerzálních optických stolů vhodných pro většinou citlivých aplikací zejména pro vědecké aplikace, desky stolů mají standardní širokopásmové tlumení.

784 Research CleanTop série optických stolů pro nejnáročnější aplikace, které vyžadují nejvyšší možnou izolaci a tlumení vibrací, desky stolů jsou maximálně tlumeny širokopásmovými tlumiči

790 ClassOne CleanTop série optických stolů pro čisté prostory ISO 5 (Cleanroom 100) a ISO 7 (Cleanroom 1000). Celoocelová konstrukce je po dokončení výroby vyčištěna do dvou hermetických obalů takže je jej možné rovnou umístit do čistých prostor bez rizika kontaminace.

710 CleanTop série nemagnetických stolů kdy je pro výrobu použita nerezová ocel 316. Na přání zákazníka je možné použít i jiné materiály.

730 CleanTop série optických desek do vakua, které je možné umístit přímo do komor. Desky nevyžadují vypékání (a nejsou vhodné)

Petr Březina
Odborný poradce

Ing. Petr Březina

+420 607 014 272

brezina@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Parametry

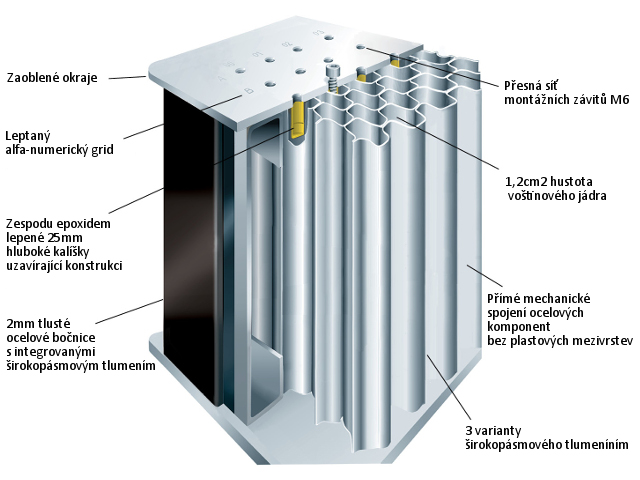

  • Ocelové voštinové jádro (honeycomb) s max. velikostí buňky 3,5 cm2 v přímém kontaktu s vrchní a spodní deskou, což zajišťuje optimální termální vlastnosti a minimalizuje kroucení desky vlivem rozdílných teplot
  • Hustota voštinového jádra min. 230 Kg/m3
  • Celoocelová konstrukce standardně splňuje požadavky na použití v čistých prostorech dle standardu cleanromm 10000
  • Rovinnost vrchní desky ±0,13 mm na celou délku stolu (platí i pro 4,8m dlouhý stůl)
  • 5 mm tlustá svrchní i spodní ocelová deska
  • 2 mm tlusté ocelové bočnice

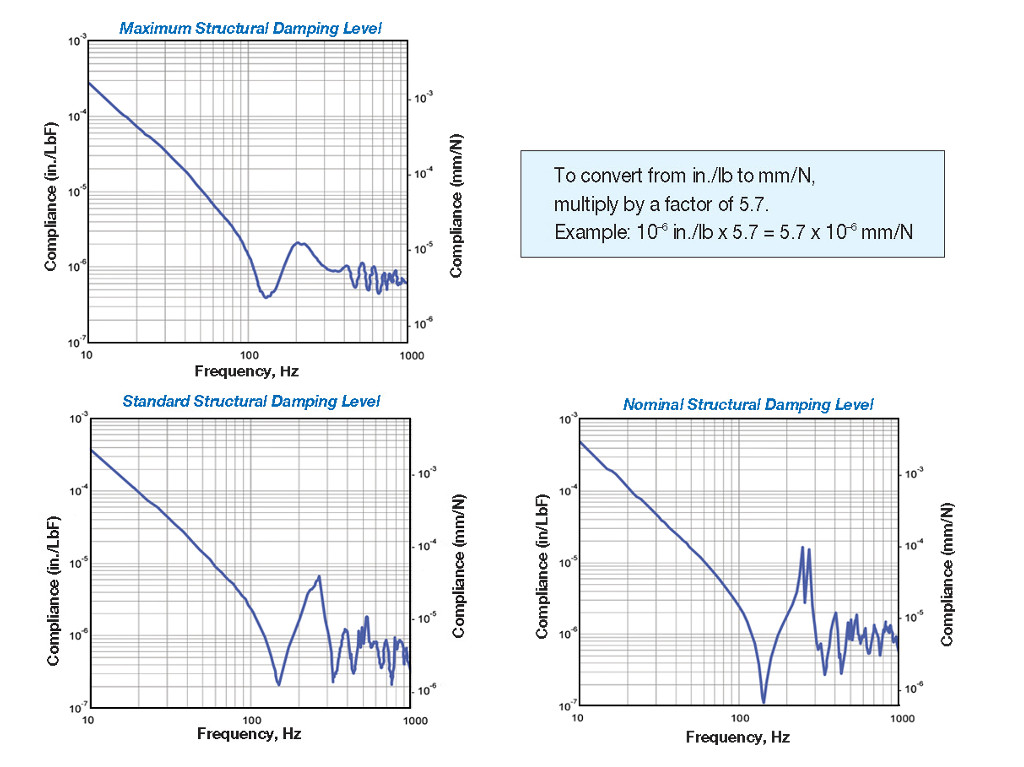

  • Širokopásmové „suché“ tlumení vibrací (technologie minimalizující amplitudu vibrací, které se dostanou do desky stolu)

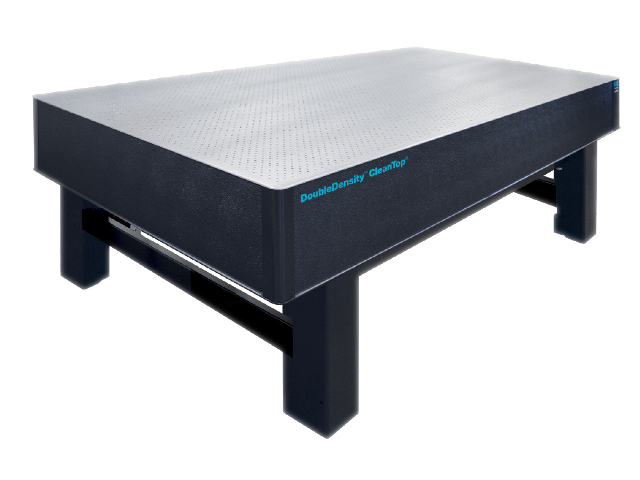

  • Metrická síť otvorů s závity M6 s roztečí 25 mm (možnost i dvojité hustoty závitů)
  • Síť závitů hermeticky uzavřená pomocí nylonových nebo nerezových kalíšků, tzv. technologie CleanTop, hloubka všech závitů 25 mm

Typická konfigurace optického stolu CleanTop sestává z vrchní desky a ocelového rámu s pneumatickými izolátory se samonivelační funkcí kdy deska drží automaticky nastavenou rovinu. V případě aplikací méně citlivých na vibrace jsou stoly dostupné i v rigidním provedení bez izolátorů. Díky modulární konstrukci lze izolátory pořídit později.

Přirozená rezonanční frekvence:

Velké buzení:

  • Vertikální 1 Hz
  • Horizontální 0,8 Hz

Malé buzení:

  • Vertikální 1,2-1,7 Hz
  • Horizontální 1,0-1,5 Hz

Izolační účinnost při 5 Hz:

  • Vertikální 80-90%
  • Horizontální 80-90%

Izolační účinnost při 10 Hz:

  • Vertikální 90-99%
  • Horizontální 90-99%

Provozní požadavky:

  • Přívod stlačeného vzduchu 6 bar

Referenční projekty

Dokumenty

CleanTop datový list

Poptat produkt

Máte zájem o produkt? Zašlete nám své požadavky skrze poptávkový formulář nebo využijte přímý kontakt na odborného poradce. Rádi zodpovíme vaše dotazy a navrhneme řešení dle vašich potřeb.
