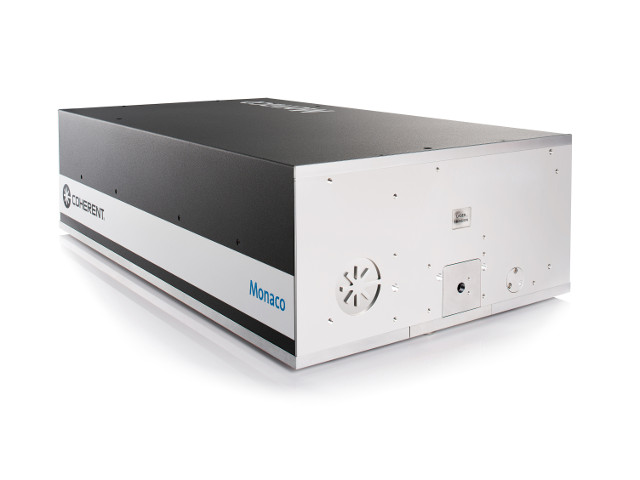

Monaco

Femtosekundový laser Monaco od Coherent je unikátní kombinací diodami čerpaného laseru s MOPA architekturou zabudovaného do extrémně robustního šasi a s kompletně integrovanou elektronikou a napájecím zdrojem. Výsledkem je laser předurčený pro 24/7 průmyslové využití v těch nejnáročnějších podmínkách.

HALT/HASS program

Klíčové vlastnosti

  • Výstup na 1035, 517 nebo 345 nm
  • Možnost nastavitelné opakovací frekvence 1 až 4 MHz, bez AOM až 50 MHz
  • Možnost nastavitelné délky pulsu 350 fs až 10 ps
  • Možnost burst módu
  • Navržen pro 24/7 provoz v nejnáročnějších podmínkách
  • One box systém (laser, napájecí zdroj, řídící elektronika, výstupní optika)
  • Komplexní šasi laseru je z jednoho kusu hliníku- extrémně robustní design
  • PureFemto engine - technologie, která zajišťuje a dlouhodobě udržuje čisté prostředí uvnitř laseru
Martin Klečka
Odborný poradce

Ing. Martin Klečka

+420 607 014 278

klecka@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Video

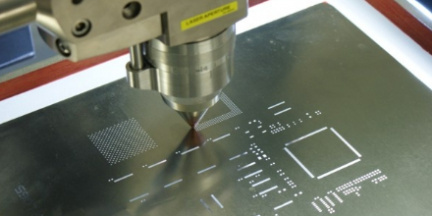

Možnosti využití laseru Monaco

  • Řezání a značení skla
  • Laserová ablace tenkých vrstev
  • Materiálové zpracování keramických a polymerních materiálů
  • Velmi přesné značení kovů
  • Mikroobrábění kovů
  • Výroba stentů
  • Čerpání laserových optických parametrických zesilovačů (OPA)

Aplikace

Parametry

Model 1035-40-40 1035-80-60 1035-150-150
Vlnová délka (nm) 1035 ± 5 1035 ± 5 1035 ± 5
Výstupní výkon (W) 40 60 150
Energie (µJ) 40 při 1 MHz 80 při 750 kHz 150
Opakovací frekvence Single shot až 1MHz nebo 1 až 50 MHz bez AOM Single shot až 1MHz nebo 1 až 50 MHz bez AOM Single shot až 1MHz nebo 1 až 50 MHz bez AOM
Ladění délky pulsu 10 ps 10 ps až 10 ps
Profil svazku TEM00, M2 < 1,2 TEM00, M2 < 1,2 <1.3
Divergence svazku (mrad) <1 <1 <1.0
Průměr svazku (mm, 1/e2) 2,7 ± 0,3 2,7 ± 0,3 3.0 ±0.3 (1/e²)
Výkonová stabilita (RMS, %) <1,5 <1,5 <2
Model 517-20-20 517-40-30 345-20-25 345-38-30
Vlnová délka (nm) 517 ± 5 517 ± 5 345 ± 2 345 ± 2
Výstupní výkon (W) 20 30 25 30
Energie (µJ) 20 při 1 MHz 40 při 750 kHz 20 při 1.25 MHz 37,5 při 800 kHz
Opakovací frekvence Single shot až 4 MHz
Ladění délky pulsu Vlastní rozsah délky pulsu lze optimalizovat Vlastní rozsah délky pulsu lze optimalizovat NA NA
Profil svazku TEM00, M2 < 1,2 TEM00, M2 < 1,2 TEM00, M2 < 1,3 TEM00, M2 < 1,3
Divergence svazku (mrad) <1 <1 ≤0.25 ≤0.25
Průměr svazku (mm, 1/e2) 2,0 ± 0,2 2,0 ± 0,2 5.0 ±0.5 5.0 ±0.5
Výkonová stabilita (RMS, %)  <1,5  <1,5  <3  <3

Nové postupy při vývoji laseru

Na vývoj laseru byl aplikován tzv. HALT (Highly Accelerated Life Testing proces) proces, což v praxi znamená, že návrh, ale i vývoj prototypů obsahuje náročné testování jednotlivých dílčích částí laseru za extrémních podmínek a mezních stavů tak dlouho, dokud nedojde k poškození. To vede už v sekci návrhu a vývoje k "vychytání much" a optimalizaci celého systému. Podrobením působení extrémních podmínek se prověřují limity daného konstrukčního řešení a návrhu. Díky tomuto procesu se pak výrazně prodlužuje životnost laseru a minimalizuje poruchovost během provozu.

Například testování závěrky vedlo na úpravu designu a výsledná životnost je nyní minimálně 10 miliónů cyklů. Dalším výstupem z testování je chladící vodní okruh, který dokáže pracovat i s 3x větším tlakem vody, než jaký je používán. V neposlední řadě testování vedlo na eliminaci potřeby seřizování optiky uvnitř laseru.

Nové postupy při výrobě laseru

Všechny lasery pak před odesíláním procházejí tzv. HASS (Highly Accelerated Stress Screening) procesem, což je velmi náročná výstupní kontrola dle mezinárodních standardů. Jedná se o průmyslovou metodu testování výrobků, která se používá v produkci pro ověření funkčnosti daného produktu a znamená cyklické zatěžování výrobku vysokými teplotními změnami a současně silnými mechanickými vibracemi a rázy. Coherent provádí tyto testy u každého výrobku, který opouští výrobní továrnu a to v rozsahu rozdílu teplot až o 50°C a v rozsahu zrychlení až do 10G. Parametry laseru jsou kontrolovány jak před vlastnmím testováním, tak i po a nesmí dojít ke změně mimo specifikace. Díky tomto procesu se pak výrazně eliminuje poruchovost systému nebo poškození vlivem špatného zacházení při přepravě.

Coherent je momentálně jediný výrobce laserů na světě, který zavedl do vývoje a výroby tyto postupy. Výhodou HALT a HASS procesů je, že se jedná o světové standardy, které uživatelům zaručují vysokou spolehlivost daných výrobků a jejich delší životnost, pro výrobce to zase snižuje náklady na případný záruční servis a opravy.
