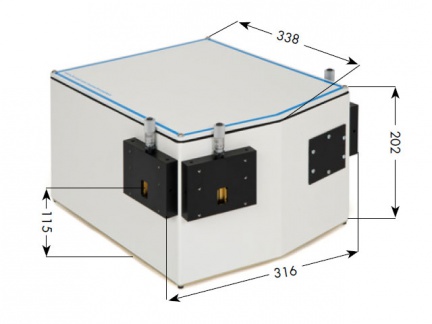

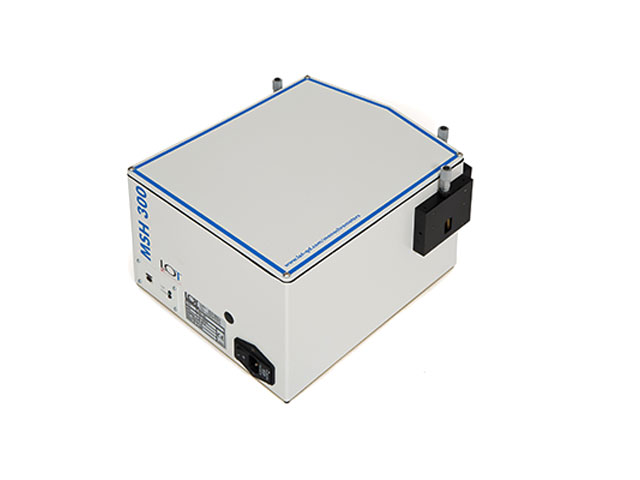

Monochromátor MSH-300

Mřížkový monochromátor MSH-300 od firmy LOT Quantum Design s osvědčeným designem typu Czerny-Turner a ohniskovou vzdáleností 300 mm představuje vysoce výkonný a robustní systém. Dominuje vysokou přesností a rychlostí nastavení požadované vlnové délky. V závislosti na volbě difrakčních mřížek dokáže pokrýt spektrální oblast od ultrafialové do infračervené části spektra.

Klíčové vlastnosti

  • Uspořádání typu Czerny-Turner pro minimalizaci rozptylu světla a maximalizaci optické propustnosti
  • Ohnisková vzdálenost 300 mm
  • Počítačem řízený karusel pro 3 difrakční mřížky
  • Plná automatizace (automatické nastavení mřížky a filtrů)
  • USB 2.0 rozhraní, ovládání pomocí intuitivního softwaru
  • Spektrální rozsah 190 nm – 24 µm (závislé na volbě mřížek)
  • Maximální rychlost skenování až 1000 nm/s
  • Motorizovaný držák s filtry pro odstranění vyšších difrakčních řádů
  • Variabilní šířka štěrbiny 10 µm – 10 mm (manuální nebo motorizované nastavení)
  • Možnost přidání druhé vstupní nebo výstupní štěrbiny
Miroslav Kořínek
Odborný poradce

RNDr. Miroslav Kořínek Ph.D.

+420 720 994 252

korinek@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Příslušenství

  • Difrakční mřížky

Zvolená difrakční mřížka nejen určuje spektrální rozsah, ale také ovlivňuje spektrální rozlišení přístroje. Pro monochromátor MSH-300 je k dispozici více jak 200 typů difrakčních mřížek. Přehled těch nejpoužívanějších naleznete zde.

  • Motorizovaný držák filtrů pro odstranění vyšších difrakčních řádů

Samotný motorizovaný držák obsahuje celkem 6 volných pozic pro umístění standardních optických filtrů o průměru 25 mm.

  • Filtry pro odstranění vyšších difrakčních řádů

K odstranění světla propouštěného mřížkovými monochromátory ve vyšších difrakčních řádech se používají hranové filtry s horní propustí (long pass filters). Jejich výběr se odvíjí od požadovaného spektrálního rozsahu monochromátoru.

  • Motorizované štěrbiny

Aplikace

Parametry

Mřížkový monochromátor MSH-300

Konfigurace

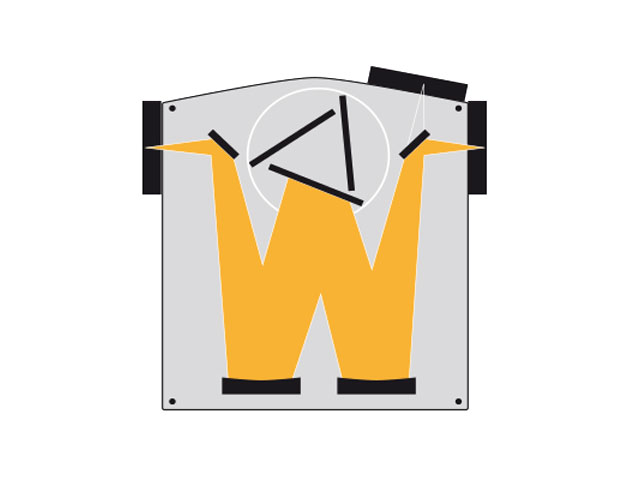

Czerny-Turner (2 statická konkávními zrcadla + otočná lineární difrakční mřížka)

Šířka štěrbin

 10 µm až 10 mm (manuální nebo motorizované nastavení)

Výška štěrbin

 20 mm

Počet difrakčních mřížek

 1, 2 nebo 3

Velikost mřížek

 68 mm x 84 mm

Aperturní poměr f/#

 f/4.1

Rozlišení

0,1 nm při snížené výšce štěrbiny; 0,3 nm při plné výšce štěrbiny (mřížka s 1200 vr./mm)

Maximální rychlost skenování

 1000 nm/s

Přesnost nastavení vlnové délky

 ±0,2 nm (mřížka s 1200 vr./mm)

Reprodukovatelnost nastavení vlnové délky

 ±0,05 nm (mřížka s 1200 vr./mm)

Hmotnost

14 kg

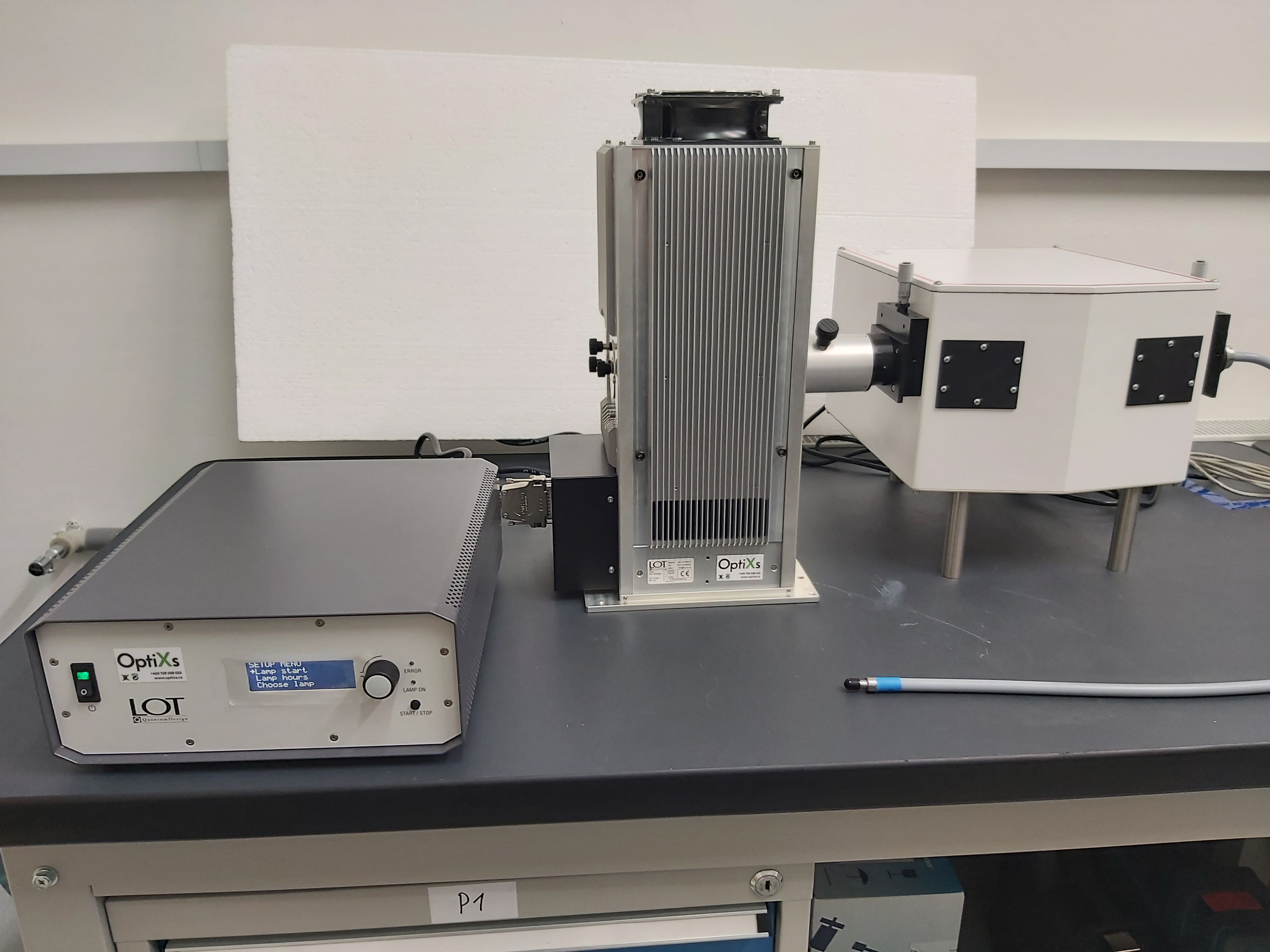

Referenční projekty

Dokumenty

MSH-300 datový list

Poptat produkt

Máte zájem o produkt? Zašlete nám své požadavky skrze poptávkový formulář nebo využijte přímý kontakt na odborného poradce. Rádi zodpovíme vaše dotazy a navrhneme řešení dle vašich potřeb.
