Optika na míru (TIOS)

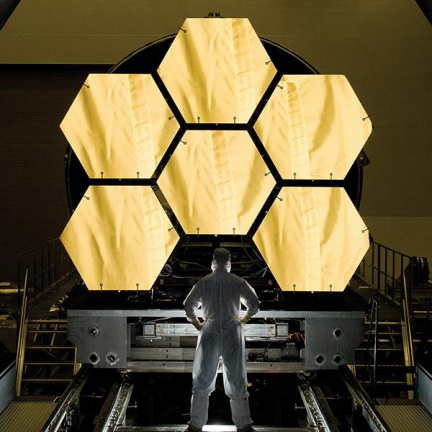

Optika TIOS (dříve Tinsley) díky své dlouholeté tradici a zkušenostem poskytuje komplexní řešení pro budování výkonných optických systémů pro astronomii i pro vojenskou obranu. Řešení zahrnuje design, výrobu, povrstvení, montáž i rozsáhlou metrologii.

Klíčové vlastnosti

  • Velikost apertury přes 1 m
  • Asferické, cylindrické i jiné nestandardní povrchy
  • Široká škála optických materiálů – hliník, karbid křemíku, sklo s nízkou roztažností, standardní optické sklo
  • Povrstvení vhodné pro vesmírné aplikace, včetně ryzího stříbra (FSS99) a zlata (FSG98).
  • Komplexní testování optických vlastností
Martin Klečka
Odborný poradce

Ing. Martin Klečka

+420 607 014 278

klecka@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Parametry

  Klíčové vlastnosti
Výroba Sférické, asferické, cylindrické či jiné nestandardní povrchy o průměru až 1.5 m.

Široká nabídka materiálů od standardního skla, skla s nízkou roztažností, přes hliník, beryllium, nikl až po karbid křemíku.
Součástí výroby je i integrace montážních struktur s optickým povrchem.
Povrstvení Pokovení vhodné pro vesmírné aplikace.

Materiály zahrnují ryzí stříbro (FSS99), zlato (FSG98), ale i tradičnější povrchy. V nabídce je také Nikl v provedení s extrémně nízkou hrubostí povrchu pomocí pečlivého leštění.
Montáž Coherent disponuje dlouholetou odbornou zkušeností pro montáž vesmírných a vojenských zařízení. 

Montáž zahrnuje vše od přesného spojování, precizního optického vyrovnání až po integraci ohybů pro optické montáže s minimalizací vnitřního pnutí.
Metrologie V první fázi metrologie jsou testovány povrchy optických komponent pro možný výskyt chyb. Na základě dat drsnosti povrchu, interferometrie a profilometrie jsou vytvořeny mapy, které detailněji popisují konkrétní problém a jeho umístění. Tyto poznatky jsou následně aplikovány ve výrobním procesu, čímž je dosaženo opravy povrchových chyb napříč nízkými, středními i vysokými prostorovými frekvenčními pásmy.

Díky této důkladné metrologii je vyrobená optika s bezkonkurenční přesností povrchu a optickým výkonem.
Parametry materiálu Sklo Kov SiC (Si Clad)
Vlnová délka UV ař IR UV až IR UV až IR
Přesnost povrchu (nm, RMS) 3 12 3
Drsnost povrchu (Å, RMS) 5 15 5
Rozměry 15 mm až 1.6 m 15 mm až 1.6 m 15 mm až 1.6 m

Referenční projekty

Dokumenty

COHR_TinsleyCustomOptics_DS_1018
