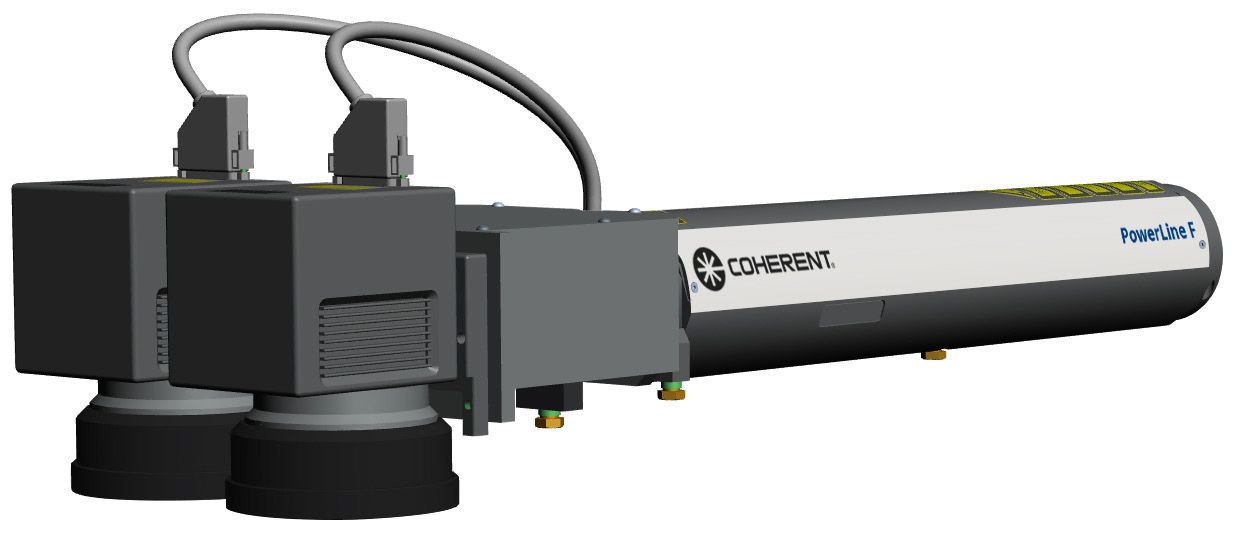

Powerline F DualHead

PowerLine F je ekonomické, vysokorychlostní řešení značení, které se široce používá v polovodičovém průmyslu pro značení desek plošných spojů, olověné konstrukce čipů a mikroprocesorů a rámečky a manipulační palety čipů JEDEC. PowerLine F DualHead využívá rozdělovač paprsků k nasměrování výstupu jediného infračerveného vláknového laseru do dvou samostatných, vysoce výkonných galvanometrických skenerů a jejich přidružené optiky. Možnost označit dvě části současně zdvojnásobuje propustnost. Každý skener má navíc svůj vlastní kalibrační soubor pracovního pole, který zajišťuje přesné výsledky značení ve všech pracovních polohách. Subsystm PowerLine F DualHead také zahrnuje elektroniku pohonu a výkonný řídicí software, který doplňuje tuto rychlou, flexibilní a nákladově efektivní platformu značení.

Klíčové vlastnosti

  • Vysoká propustnost
  • Vzduchem chlazené zařízení
  • Řízení pomocí PC nebo PLC
  • 19” řídicí elektronika pro montáž do racku
  • Všestranné možnosti konfigurace
  • Nízké provozní náklady
Gustav Bazala
Odborný poradce

Gustav Bazala

+420 602 342 512

bazala@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Aplikace

Parametry

Model PL F-30D PL F-30D PL F-50D PL F-100D PL F-20 Varia D PL F-50 Varia D
Typ laseru vláknový
Vlnová délka 1064
Standardní výkon
(W)
2 x 9 2 x 13 2 x 22 2 x 45 2 x 9 2 x 22
Energie v pulzu
(mJ)

Frekvence
(kHz)
20 - 100 30 - 100 50 - 200 5.1 - 100 2 - 1000 2 - 1000
Šířka pulzu
(ns)
100 (při 20 kHz) 100 (při 30 kHz) 120 (při 50 kHz) 100 (při 100 kHz) 4 - 200 1 - 200
M2 < 2.0
Průměr paprsku
(mm)
7.5 ±1.5 7.5 ±1.5 5.0 ±1.0 5.0 ±1.0 5.0 ±1.0 5.0 ±1.0
Délka optického kabelu
(m)
2.6 1.65
Hmotnost laserové hlavy
(kg)
7.5 / 4.5 7.5 / 4.5 7.5 7.5 7.5 7.5
Hmotnost rozdělovače paprsku
(kg)
7
Hmotnost laserového zdroje
(kg)
22 22 25 27 21 25

Poptat produkt

Máte zájem o produkt? Zašlete nám své požadavky skrze poptávkový formulář nebo využijte přímý kontakt na odborného poradce. Rádi zodpovíme vaše dotazy a navrhneme řešení dle vašich potřeb.
