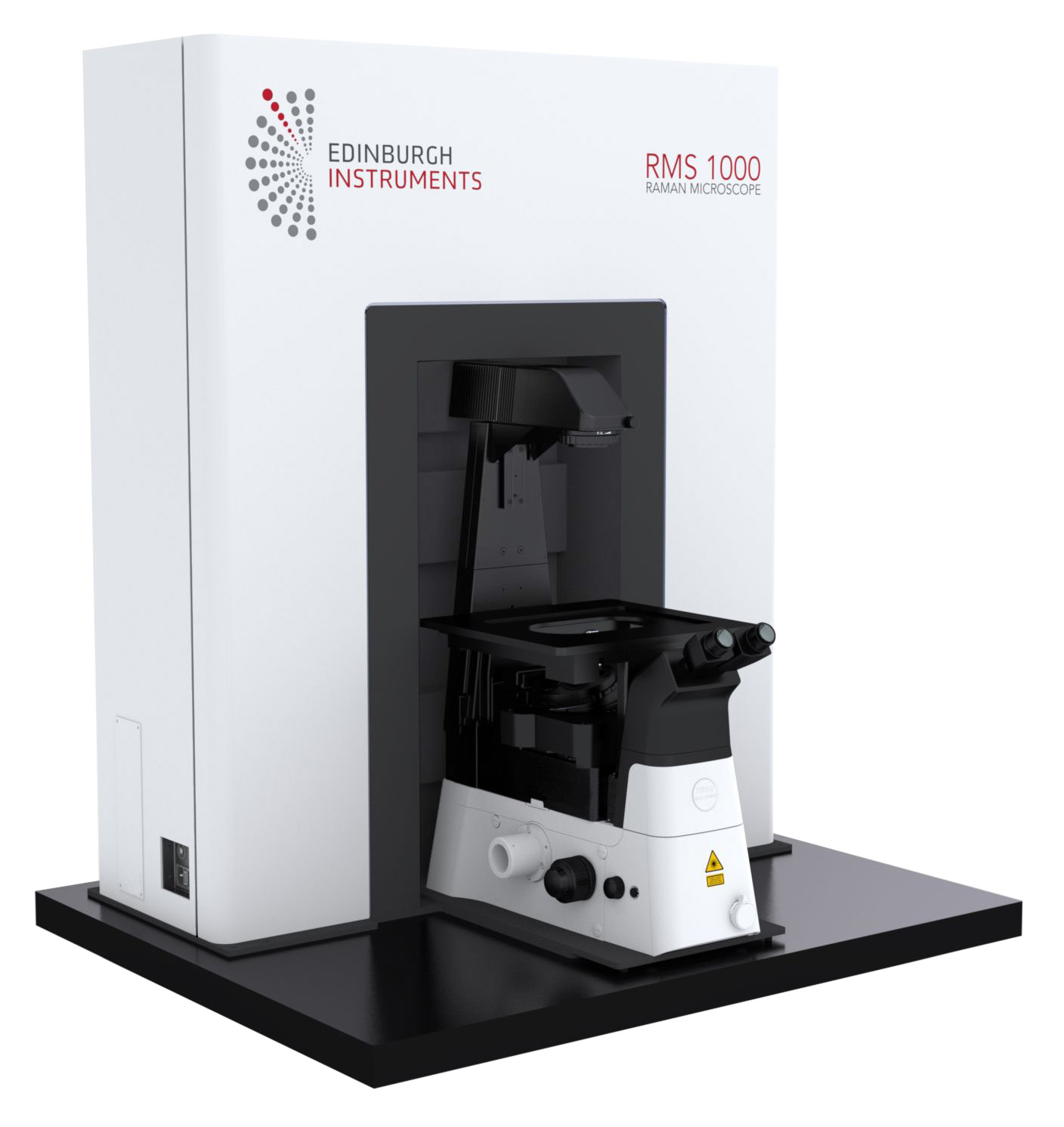

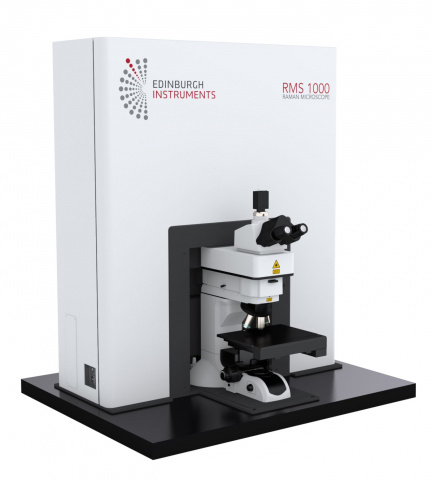

RMS1000 konfokální Ramanův mikroskop

Nový model RMS1000 je univerzální, high-end konfokální Ramanův mikroskop od firmy Edinburgh Instruments, který byl navržen tak, aby vyhovoval téměř každé moderní, state-of-the-art aplikaci Ramanovo spektroskopie. RMS1000 však umožňuje i jiné metody výzkumu biochemických a biofyzikálních systémů, jako je časově rozlišená fluorescence (TRFM), zobrazování s využitím dob života fluorescence (FLIM) a fotoluminiscenční mikroskopie.

Klíčové vlastnosti

  • 5 integrovaných laserů + možnost přidání dalších externích laserů
  • Flexibilita – možnost upright i invertovaných mikroskopů
  • Karusel na difrakční mřížky s 5 ti pozicemi
  • Možnost integrace až dvou spektrografů

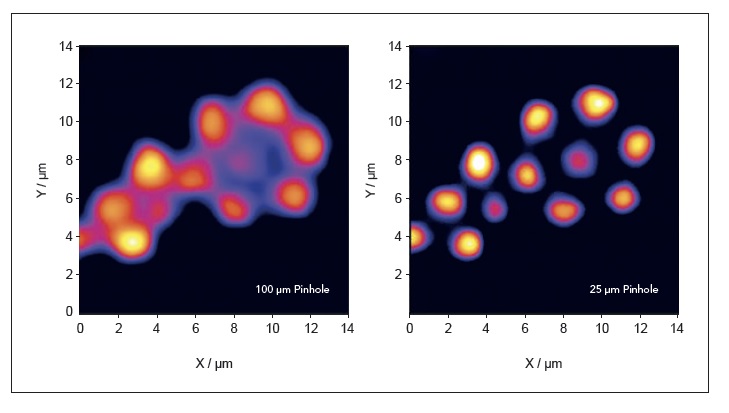

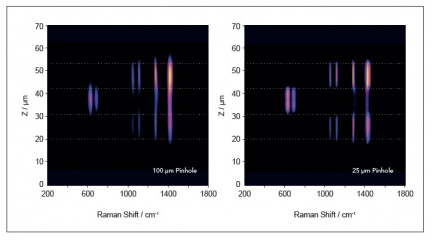

  • Truly confocal – k dispozici je více než 10 pozic pinhole od 25 µm do 100 µm
  • Velikost motorizované štěrbiny nastavitelná od 20 µm do 100 µm jako standard, max. až 500 µm
  • Motorizovaný karusel pro 6 Ramanovo filtrů
  • Filter wheel pro nastavení intenzity laseru od 0.01% do 100%
  • čtyři simultánní detektory
  • Interní standardy a automatická kalibrace (Neon, Silicon, White light standards)
  • Uživatelsky přívětivý software Ramacle® pro kompletní ovládání celého systému, sběr dat, jejich zobrazení a analýzu

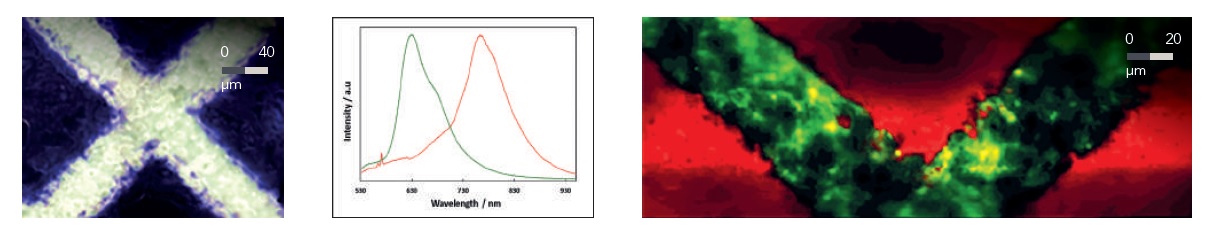

  • Možnost dalších metod - fotoluminiscenční mikroskopie, časově rozlišená fluorescence, FLIM

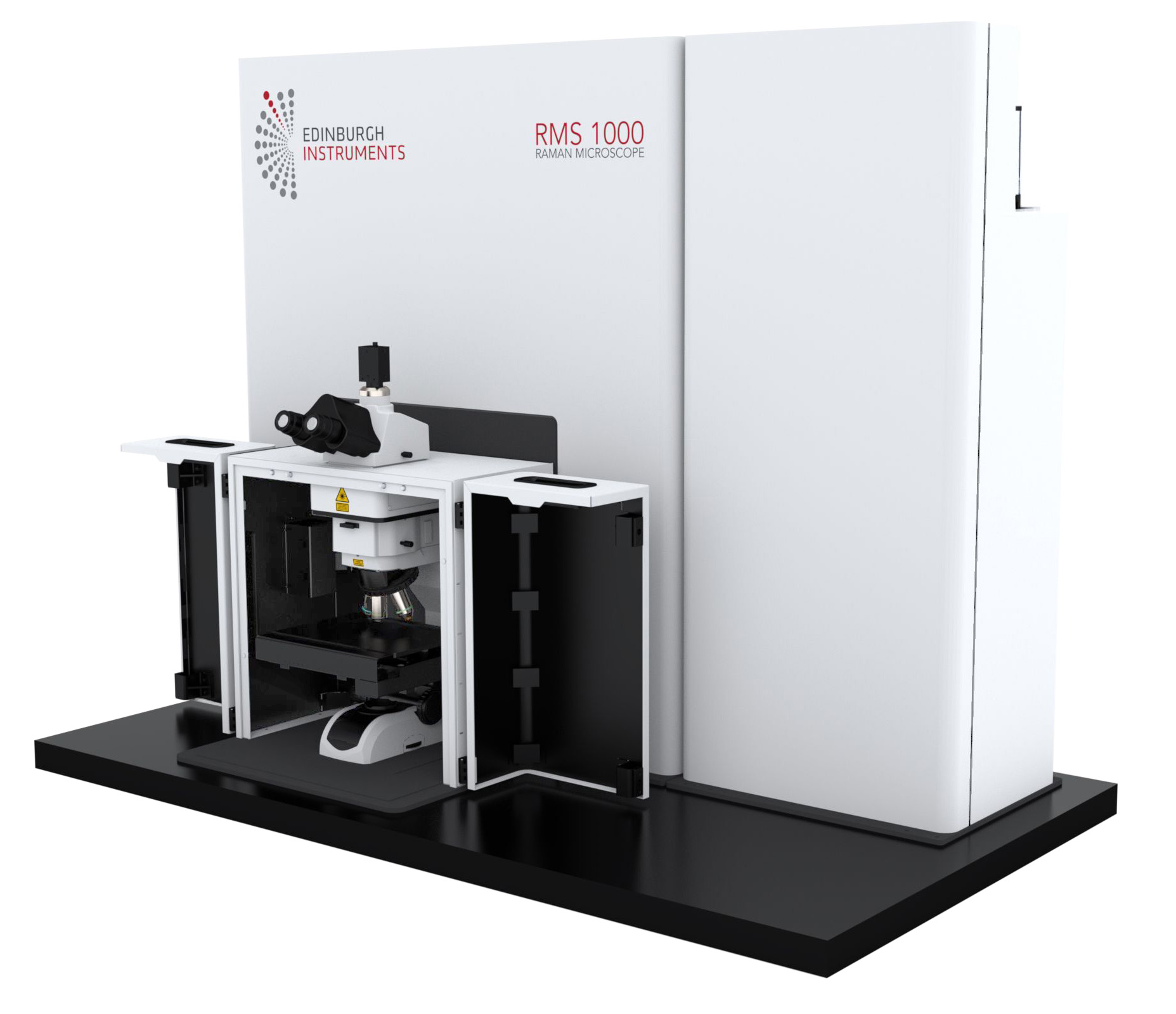

  • Systém dodáván s blokováním laserového záření při otevření krytu přístroje – bezpečnostní třída Class I, případně bez laserového krytu – bezpečnostní třída Class 3B

Blanka Schusterová
Odborný poradce

Ing. Blanka Schusterová

+420 725 945 076

schusterova@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Příslušenství

Jedná se o skutečný konfokální systém s nastavitelnou motorizovanou štěrbinou a vícepolohovou nastavitelnou pinhole pro vyšší rozlišení obrazu, lepší potlačení fluorescence a celkovou optimalizaci aplikace. Vychází z předcházejícího modelu - konfokálního Ramanovo mikroskopu RM5.

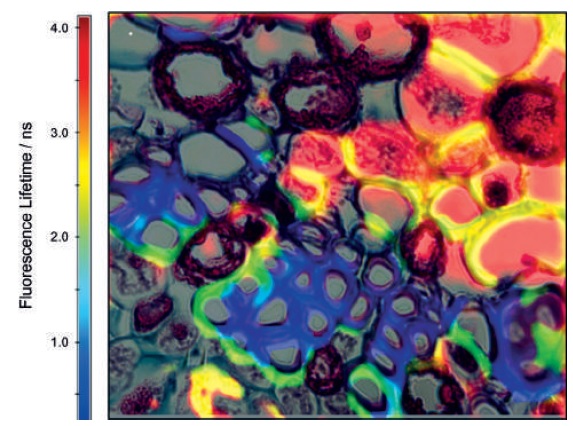

RMS1000 obsahuje až 5 integrovaných, počítačově řízených úzkopásmových laserů s možností připojení několika dalších externích laserů. Pro měření životnosti fluorescence (FLIM) a pro pokročilá Ramanovská měření mohou být použity rovněž pulzní lasery, ať již integrované přímo do systému nebo připojené externě.

Součástí systému jsou až dva spektrografy, každý s 5 ti pozičním karuselem na difrakční mřížky pro co nejvyšší možné spektrální rozlišení (od < 0.1 cm-1, pokrytí 5 cm-1 - 30,000 cm-1), vhodné mřížky jsou dodávány s každým laserem.

Instalovány mohou být až 4 detektory – vysoce účinné TE-chlazené CCD, EMCCD, InGaAs a další.

Samozřejmostí jsou integrované vnitřní standardy a auto-kalibrační postupy pro zajištění co nejvyšší kvality získaných dat a rovněž výkonný softwarový balíček Ramacle pro kompletní ovládání systému, sběr dat a jejich následnou analýzu. Velkou výhodou pro uživatele RMS1000 je přístup ke spektrální knihovně KnowItAll Raman Identification Pro, která je k dispozici pro identifikaci materiálu a pokročilé analýzy.

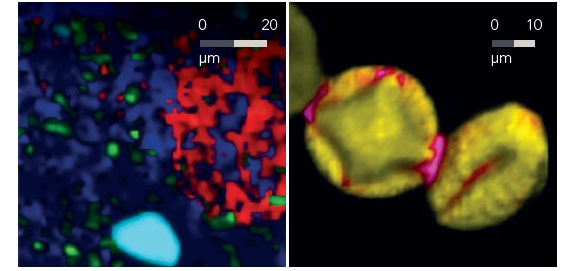

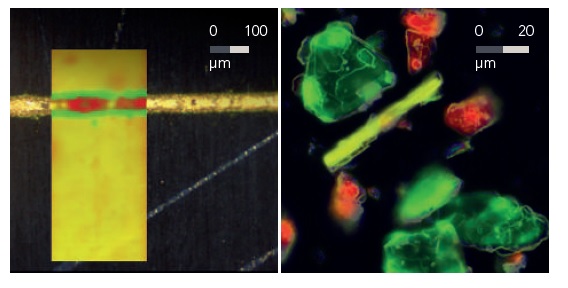

Metody sběru dat, jako jsou jednotlivá měření, vícenásobné a akumulované skeny, kinetické skeny a generování map (1D, 2D a 3D mapping v závislosti na příslušenství), jsou implementovány intuitivními a uživatelsky přívětivými průvodci.

Zpracování dat: smoothing, základní korekce, korekce fluorescenčního pozadí, odstranění kosmického záření, oříznutí spektrálního rozsahu, normalizace spekter, základní aritmetické funkce

Klíčové vlastnosti softwaru Ramacle®:

  • Výběr laserových a rozptylových optických drah
  • Výběr excitační vlnové délky, difrakčních mřížek a expoziční doby
  • Vizualizace vzorku a laserového zaostření
  • Programovatelný atenuátor a závěrka
  • Akvizice jednoduchých, akumulovaných a kinetických spekter
  • Spektrální korekce
  • Výběr vnitřních kalibračních standardů a automatizovaná korekce kalibrací
  • Operace s daty jako je aritmetika, škálování, normalizace a odečítání základní hodnoty (baseline substraction)
  • Odstranění kosmického záření, oříznutí, vyhlazení
  • Automatizované nastavení pozice laserového svazku
  • Funkce importu/exportu dat ASCII / CSV
  • Možnosti prezentací a publikací
  • Funkce mapování – nastavení map, sběr dat a jejich analýza
  • Plně motorizovaný XYZ stolek – ovládání pomocí joysticku a v softwaru
  • Výběr a ovládání polarizátoru a analyzátoru (pro pokročilou polarizační analýzu Ramanových spekter)
  • Výběr detektorů, filtrů, externí kamery
  • Volitelným doplňkem je modul pro chemometrickou analýzu a balíček knihovny spekter KnowItAllTM

 Aplikace:

  • Biologické vědy
  • Farmacie
  • Chemie, analýza a kontrola chemikálií
  • Polymery
  • Nanomateriály
  • Kosmetický průmysl
  • Polovodiče
  • Art & Museum - Materiálová analýza
  • Forenzní analýza
  • Geologie

Aplikace

Parametry

Spektrální rozlišení                                        od < 0.1 cm-1 (v závislosti na výběru mřížky, laseru a CCD detektoru)
Prostorové rozlišení XY, Z 0.25 μm, < 1 μm (v závislosti na použitém laseru a objektivu mikroskopu)
Spektrální rozsah 5 cm-1  - 30,000 cm-1
Rozsah vlnových délek 200 nm - 2 200 nm
Lasery typicky 532 nm, 638 nm, 785 nm, k dispozici vlnové délky od UV do NIR
CCD detektor

1650 x 200 pixelů, TE-chlazení -60°C (standard)

2000 x 256 pixelů, TE-chlazení -60°C (vylepšená sensitivita / spektrální rozsah)

EMCCD detektor

InGaAs detektor

1600 x 200 pixelů, TE-chlazení -100°C (fast response time)

1024 pixelů, TE-chlazení -90°C až do 2 200 nm
