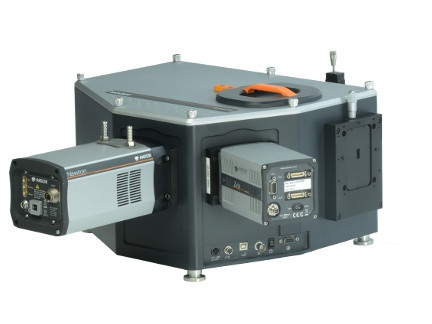

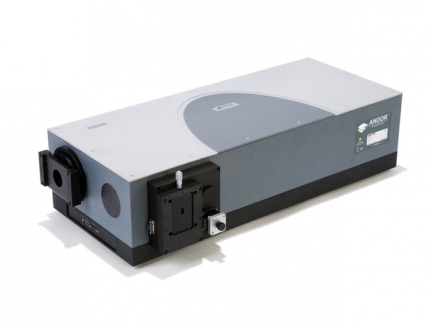

Spektrografy Shamrock a Kymera

Spektrografy od firmy Andor jsou svojí kvalitou vhodné jak pro náročné vědecké aplikace tak pro rutinní měření. Ověřené spektrografy řady Shamrock doplňuje nová řada spektrografů Kymera s celou řadou technických inovací. Díky ucelenému modulárnímu konceptu je možné spektrografy konfigurovat podle požadované aplikace či požadavků zákazníka.

Výhodou spektrografů Shamrock a Kymera je přímá softwarová i hardwarová kompatibilita se všemi Andor kamerami a detektory (CCD, EMCCD, ICCD, InGaAs, sCMOS).

Klíčové vlastnosti

  • Varianty s ohniskovou vzdáleností 163, 193, 328, 500 a 750 mm
  • Motorizovaná mřížková hlava až se čtyřmi mřížkami
  • Technologie - Adaptive Focus - automatická kontrola zaostření spektrografu např. při změně detektoru nebo mřížky
  • Technologie True Res s možností optického zvýšení rozlišení spektrografu
  • Automatická identifikace mřížkové hlavy pomocí xPressIDTM RFID u spektrografů Kymera
  • Možnost volby jednoho či dvou vstupů a výstupů
    Vysoké rozlišení a opakovatelnost

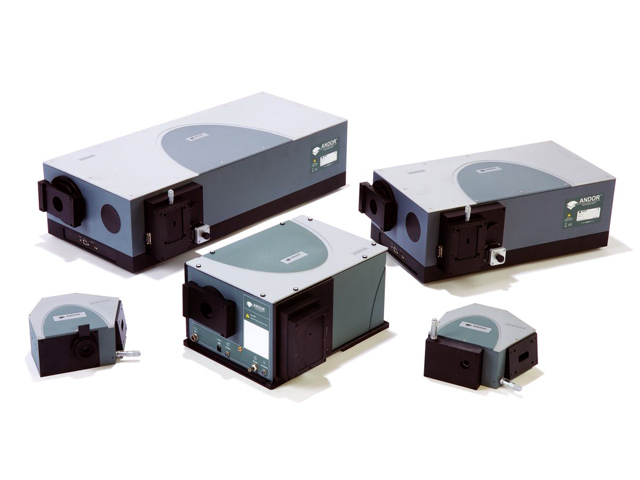

Spektrografy Shamrock a Kymera
Spektrografy Shamrock a Kymera Spektrografy Shamrock a Kymera Spektrografy Shamrock a Kymera Spektrografy Shamrock a Kymera
ANDOR - Logo
ANDOR

Aplikační oblasti:

Referenční projekty
Aleš Jandík
Odborný poradce

Ing. Aleš Jandík

+420 607 014 292

jandik@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Příslušenství

Příslušenství ke spektrografům Andor Shamrock

Libovolný model spektrografu Andor Shamrock je možné doplnit vhodným přislušenstvím pro připojení světelných zdrojů a foto detektorů.

  • Difrakční mřížky
  • Světelné zdroje - lampy, širokospektrální lasery
  • Kalibrační lampy pro spektrální kalibraci
  • Závěrky (shutter)
  • Karusely s optickými filtry
  • Nastavitelné štěrbiny (slit)
  • Integrační koule pro sběr signálu
  • Adaptéry pro připojení optických vláken
  • Detektory jako fotodiody, fotonásobiče, APD a DAPD fototodetektory, spektroskopické kamery (CCD, EMCCD, ICCD, InGaAs)
  • Adaptéry pro připojení kamer

Aplikace

Ramanova spektroskopie

Ramanova spektroskopie

Ramanův jev je nepružný rozptyl světla na částicích (molekulách a atomech), při kterém částice přejdou do některého z kv..

Nízko teplotní Ramanova spektroskopie

Nízko teplotní Ramanova spektroskopie

Ramanova mikrospektrometrie pří nízkých teplotách (4K) a unikátní konfiguraci optického kryostatu s uzavřeným cyklem a m..

Parametry

ModelOhnisková vzdálenostAperturaKapacita věže na mřížkyAdaptive focusTrue ResRozhraní
Shamrock 163 163 mm F/3,6 2 Ne Ne Man.
Kymera 193i 193mm F/3,6 2 ANO Ne USB
Kymera 328i 303 mm F/4 4 ANO ANO USB
Shamrock 500i 500 mm F/6,5 3 NE NE USB
Shamrock 750 750 mm F/9,8 3 NE NE USB

Technologie True Res TM - technologie, která optickou cestou umožňuje dosáhnout zvýšení spektrálního rozlišení spektrografu. Podrobnější informace: TruRes for Kymera

Technologie Adaptive Focus - adaptivní zaostření automaticky zajišťuje optimální zaostření spektrografu, čímž je zajištěno maximální spektrální rozlišení v situacích jako je výměna mřížek nebo detektoru.



Šířka pásma a spektrální rozlišení:



Mřížka (čar/mm)

150

300

600

1200

1800 (Holo)

2400 (Holo)

Spektrograf

Shamrock 163

Šířka pásma (nm)

1072

529

256

117

68

56

Rozlišení (nm)

2,3

1,1

0,56

0,25

0,15

0,12

Spektrograf

Kymera 193i

Šířka pásma (nm)

902

445

215

98

56

46

Rozlišení (nm)

1,96

0,96

0,47

0,21

0,12

0,1

Spektrograf

Kymera 328i

Šířka pásma (nm)

542

268

131

61

41

29

Rozlišení (nm)

0,88 → 0,62

0,44 → 0,31

0,21 → 0,15

0,10 → 0,07

0,06 → 0,04

0,05 → 0,04

Spektrograf

Shamrock 500i

Šířka pásma (nm)

357

177

86

40

26

19

Rozlišení (nm)

0,52

0,26

0,13

0,06

0,04

0,03

Spektrograf

Shamrock 750

Šířka pásma (nm)

242

120

59

28

18

14

Rozlišení (nm)

0,35

0,18

0,09

0,04

0,03

0,02

Pozn:

Hodnoty uvedené pro detektor se šířkou čipu  27.6 mm, šířkou pixelu 13,5

U spektrografu Kymera 328i je uveden i údaj spektrálního rozlišení při použití technologie TruResTM



Referenční projekty

Zobrazovací spektrograf a ICCD kamera pro LIBS aplikace
Zobrazovací spektrograf a ICCD kamera pro LIBS aplikace
FZU centrum HILASE

Dokumenty

Datový list Kymera 193i

Stáhnout Zobrazit

Datový list Shamrock 163

Stáhnout Zobrazit

Datový list Shamrock 500

Stáhnout Zobrazit

Datový list Shamrock 750

Stáhnout Zobrazit

Datový list Kymera 328i

Stáhnout Zobrazit
