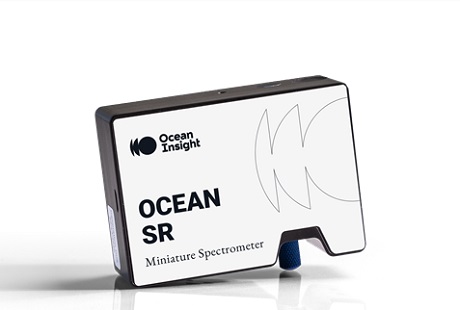

SR vláknový spektrometr

Řada Ocean SR zahrnuje univerzální spektrometry pro ultrafialovou, viditelnou a blízkou infračervenou oblast spektra. Vyznačují se malými rozměry, robustní optoelektronikou a modularitou. U každého modelu si koncový uživatel může zvolit šířku vstupní štěrbiny (5 µm až 200 µm) a ovlivnit tak celkové spektrální rozlišení a propustnost signálu.

Spektrometry řady Ocean SR nahrazují starší řadu Flame.

Podle použitého detektoru rozlišujeme tři podskupiny Ocean SR spektrometrů:

SR2 s vysokou rychlostí akvizice a skvělým odstupem signál-šum, 2098 px, integrační čas 1 µs až 2 s
SR4 s dobrou citlivostí a dobrou teplotní stabilitou, 3648 px, integrační čas 3,8 ms až 10 s
SR6 s vysokou citlivostí a skvělou teplotní stabilitou, 2048 px, integrační čas 7,2 ms až 5 s

Klíčové vlastnosti:

Univerzálnost (všestranné použití)
Napájení a komunikace s PC přes USB
Malé rozměry
Modularita
Plug & Play
Vysoká termální stabilita
Volitelná vstupní štěrbina (5, 10, 25, 50, 100 nebo 200 μm)
SDK součástí

OCEAN INSIGHT

OptiXs care

Odborně zkonzultujeme vaši plánovanou aplikaci
Náš tým je schopen produkt integrovat i do většího systému
Zajistíme rychlé dodání náhradních dílů a lokální servis

S čím dalším můžeme pomoci

Parametry

U řady SR firma Ocean Insight (dříve Ocean Optics) nabízí předkonfigurované modely pro nejčastější spektroskopická měření.

SR2 předkonfigurované modely (CCD detektor, 2098 px, int. čas 1 μs – 2 s)

Model	Spektrální rozsah	Vstupní štěrbina	Spektrální rozlišení*	Difrakční mřížka
SR-2UVV240	~190 nm až >905 nm	volitelná 5-200 μm	0,9 až 7,6 nm	600 vr./mm, blaze 240 nm
SR-2UVV300	~200 nm až >910 nm	volitelná 5-200 μm	0,9 až 7,6 nm	600 vr./mm, blaze 300 nm
SR-2UVV400	~190 nm až >905 nm	volitelná 5-200 μm	0,9 až 7,6 nm	600 vr./mm, blaze 400 nm
SR-2UV240	~200 nm až >550 nm	volitelná 5-200 μm	0,4 až 3,8 nm	UV holografická, 1200 vr./mm
SR-2VIS400	~380 nm až >1070 nm	volitelná 5-200 μm	0,9 až 7,7 nm	600 vr./mm, blaze 400 nm
SR-2VN500	~350 nm až >1050 nm	volitelná 5-200 μm	0,9 až 7,7 nm	600 vr./mm, blaze 500 nm
SR-2VIS750	~570 nm až >860 nm	volitelná 5-200 μm	0,4 až 3,2 nm	1200 vr./mm, blaze 750 nm
SR-2N1000	~650 nm až >1,30 μm	volitelná 5-200 μm	0,8 až 7,4 nm	600 vr./mm, blaze 1000 nm
SR-2XR250	~190 nm až >1,05 μm	volitelná 5-200 μm	1,4 až 11,5 nm	500 vr./mm, blaze 250 nm

*závisí na zvolené vstupní štěrbině

SR4 předkonfigurované modely (CCD detektor, 3648 px, int. čas 3,8 ms – 10 s)

Model	Spektrální rozsah	Vstupní štěrbina	Spektrální rozlišení*	Difrakční mřížka
SR-4UVV240	~190 nm až >880 nm	volitelná 5-200 μm	1,2 až 9,2 nm	600 vr./mm, blaze 240 nm
SR-4UVV300	~190 nm až >880 nm	volitelná 5-200 μm	1,2 až 9,2 nm	600 vr./mm, blaze 300 nm
SR-4UVV400	~190 nm až >880 nm	volitelná 5-200 μm	1,2 až 9,2 nm	600 vr./mm, blaze 400 nm
SR-4UV240	~190 nm až >530 nm	volitelná 5-200 μm	0,6 až 4,6 nm	UV holografická, 1200 vr./mm
SR-4VIS400	~350 nm až >1030 nm	volitelná 5-200 μm	1,2 až 9,2 nm	600 vr./mm, blaze 400 nm
SR-4VN500	~350 nm až >1030 nm	volitelná 5-200 μm	1,2 až 9,2 nm	600 vr./mm, blaze 500 nm
SR-4N750	~570 nm až >860 nm	volitelná 5-200 μm	0,6 až 4,6 nm	1200 vr./mm, blaze 750 nm
SR-4N1000	~600 nm až >1,25 μm	volitelná 5-200 μm	1,2 až 9,2 nm	600 vr./mm, blaze 1000 nm
SR-4XR250	~190 nm až >1,05 μm	volitelná 5-200 μm	1,4 až 11,3 nm	500 vr./mm, blaze 250 nm

*závisí na zvolené vstupní štěrbině
