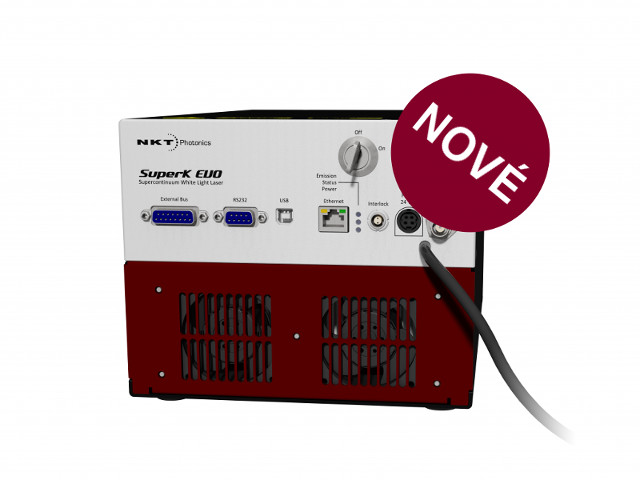

SUPERK EVO HP

Bílý superkontinuální laser SuperK EVO HP EU4 od NKT Photonics je vláknový laserový systém postavený na základě fotonických krystalických vláken (PCF) genereujících Superkontinuum. Laser SuperK EVO HP má na výstupu spojité spektrum při zachování typických parametrů laserového svazku.

Klíčové vlastnosti

  • Cenové dostupní alternativa k řadě SuperK FIANIUM
  • 410-2400 nm jednomódový výstup
  • 400 mW výstupní výkon ve VIS oblasti
  • Celkový výstupní výkon 2 W
  • Vysoká stabilita výstupní výkonu
  • Robustní bezúdržbový design
  • Plug’n’Play příslušenství
  • NIM spínání (trigger)
  • Okamžitý náběh (<10ms)


Superkontinuum

Superkontinuum je široce spojité optické spektrum, které typicky vzniká při průchodu světelného pulzu opticky nelineárním prostředím. V případě bílých laserů se jedná o průchod laserového svazku skrze nelineární optické krystalické vlákno PCF (Photonics crystal fiber). Více informací o této technologii naleznete na webu výrobce.

Miroslav Kořínek
Odborný poradce

RNDr. Miroslav Kořínek Ph.D.

+420 720 994 252

korinek@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Příslušenství

Samotný laser lze doplnit o širokou škálu příslušenství, které zajišťuje následnou spektrální filtraci či navázání do dalších optických vláken a přivedení svazku k aplikaci.

LLTF laditelný jednofrekvenční filtrační modul s vysokým kontrastem

Laditelný filtr LLTF

LLTF Contrast je kontinuálně laditelný jednofrekvenční filtrační modul s vysokým rozlišením na bázi transmisní difrakční mřížky. S minimálními světelnými ztrátami změní Váš bílý laser na široce přeladitelný pikosekundový laserový zdroj. Výhodou modulu je vysoká úroveň potlačení nežádoucích vlnových délek a úzká výstupní spektrální čára.

Podrobnosti na webu výrobce

SuperK VARIA laditelný jednopásmový filtrační modul

SuperK Varia laditelný filtr

SuperK Varia je cenově dostupný flexibilní modul, který ve svém principu nahrazuje tradiční monochromátor. Modul umožňuje ladit v pásmu širokém 440nm resp. 400-840 nm s možností nastavení šířky výstupní spektra od 10 po 100 nm. Filtr má na výstupu nepolarizovaný svazek.

Podrobnosti na webu výrobce

SuperK SELECT multi-line tunable filter

SuperK Select AOTF laditelný filtr

SuperK SELECT je laditelný multi čárový filtrační modul, jehož jádrem je jeden nebo dva akusto-optické krystaly (AOTF). Každý krystal má svůj optický výstup a je jej možné modulovat až na 8 výstupních čar. Jednotlivé krystaly lze kombinovat a tím dosáhnout široké variability co do pokrytí výstupního spektra. Modul neumožňuje nastavení šířky čáry a na výstupu má lineárně polarizovaný svazek.

Podrobnosti na webu výrobce

SuperK SPLIT dělič svazku

SuperK Split dělič svazku

SuperK SPLIT je pasivní modul umožňující rozdělení spektra bílého laseru na dvě oddělené části. Jeho uplatnění je nejčastěji v aplikacích kdy nepoužívaná část spektra způsobuje nežádoucí jevy. Modul má integrovaný držák na optické filtry a na výstupu je možné ho rozšířit o další držáky optických filtrů.

Podrobnosti na webu výrobce

SuperK EXTEND-UV rozšiřující modul

SuperK Extend modul generující UV rozsah

SuperK EXTEND-UV je modul rozšiřující výstupní spektrum o UV nebo DUV oblast. Modul je dostupný ve dvou variantách lišících se spektrálním rozsahem. UV modul umožňuje nastavit výstup v rozsahu 350-480nm a DUV modul 265-345nm.

Podrobnosti na webu výrobce

SuperK CONNECT vláknové příslušenství

SuperK Connect modul pro navázání výstupu do optického vlákna

SuperK CONNECT je unikátní vysoce účinné příslušenství v podobě modulů pro navázání do vláken a speciálních jednomódových širokopásmových vláken včetně PM variant. Příslušenství může využívat FC/PC konektory nebo speciální 12mm kolimátorem. Systém tak umožňuje jednoduchou změnu zapojení s vysokou stabilitou a opakovatelností. Jen toto příslušenství Vám umožní využít naplno celý spektrální výstup z bílého laseru.

Podrobnosti na webu výrobce

Parametry

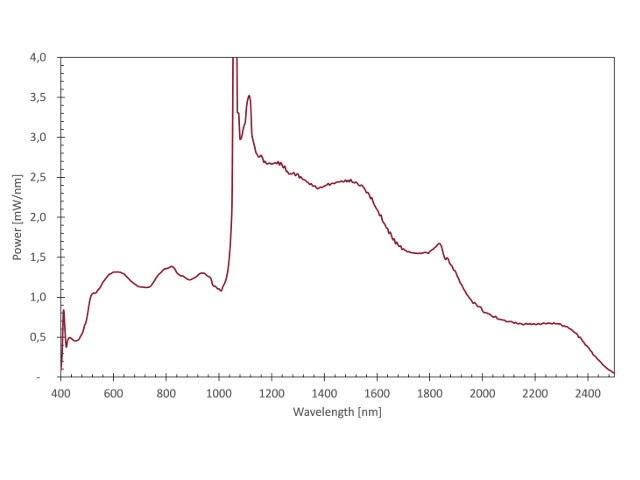

Spektrální rozsah 410 - 2400 nm
Opakovací frekvence 20 MHz
Časová stabilita výstupního výkonu < ± 1 %
Polarizace Nepolarizovaný
Výstupní svazek Gaussovský, jednomódový, kolimovaný
M2 < 1,1
Délka výstupního vlákna 1,5 m
Průměr svazku

~1 mm @ 532 nm

~2 mm @ 1100 nm

~3 mm @ 2000 nm

Divergence svazku (poloviční úhel) < 3 mrad
Přesnost polohy svazku < 1 mrad
Prostorová stabilita svazku < 50 µrad
Typická účinnost navázání do jednomódového vlákna >70 %
