TCSPC fluorescenční spektrometr s optickým kryostatem

Zadáním klienta byl luminiscenční spektrometr (fluorimetr) pro měření při nízkých teplotách. Přístroj musel umožňovat (1) měření luminiscenčních spekter v ustáleném stavu pomocí metody čítání jednotlivých fotonů (spektrální rozsah minimálně 200 nm – 1700 nm); (2) měření doby života fluorescence na časové škále minimálně 100 ps až 50 µs pomocí metody TCSPC; (3) měření doby života fosforescence na časové škále minimálně 1 µs až 10 s pomocí metody mikrokanálového škálování (MCS – Multi-Channel Scaling). Spektrometr musel mít garantovanou citlivost větší jak 35000:1, výkonné monochromátory typu Czerny-Turner a prostornou vzorkovou komoru s přístupem z čelní, boční, horní i spodní strany. Fluorimetr musel dále obsahovat dusíkový kryostat s minimálně 3 vstupními okénky a teplotním rozsahem alespoň 77–500 K.

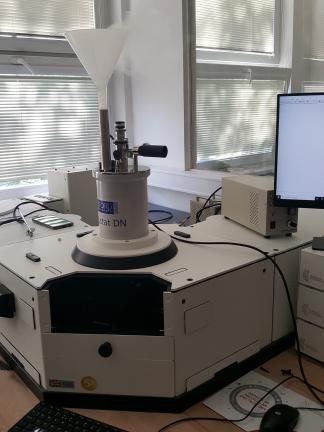

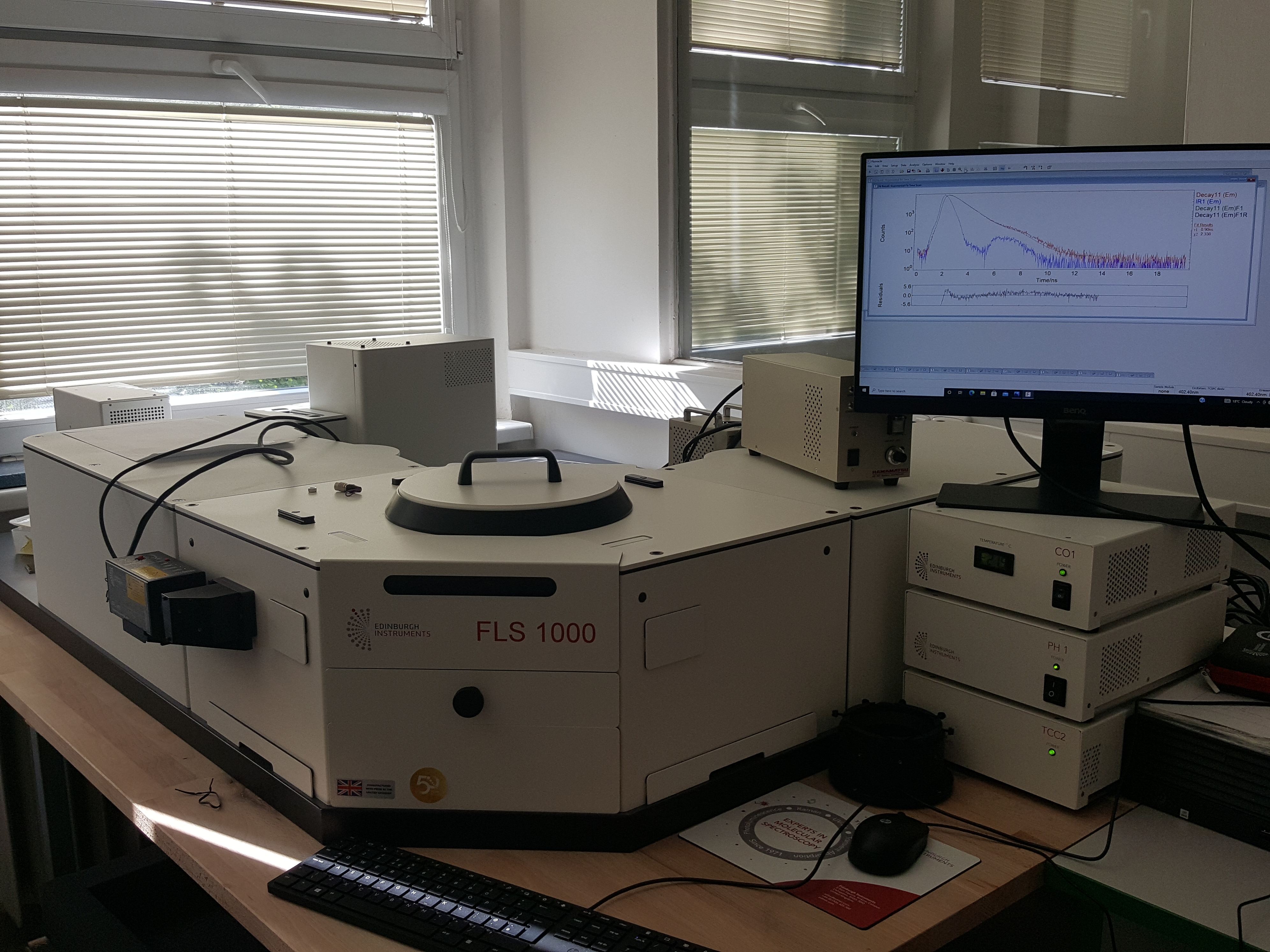

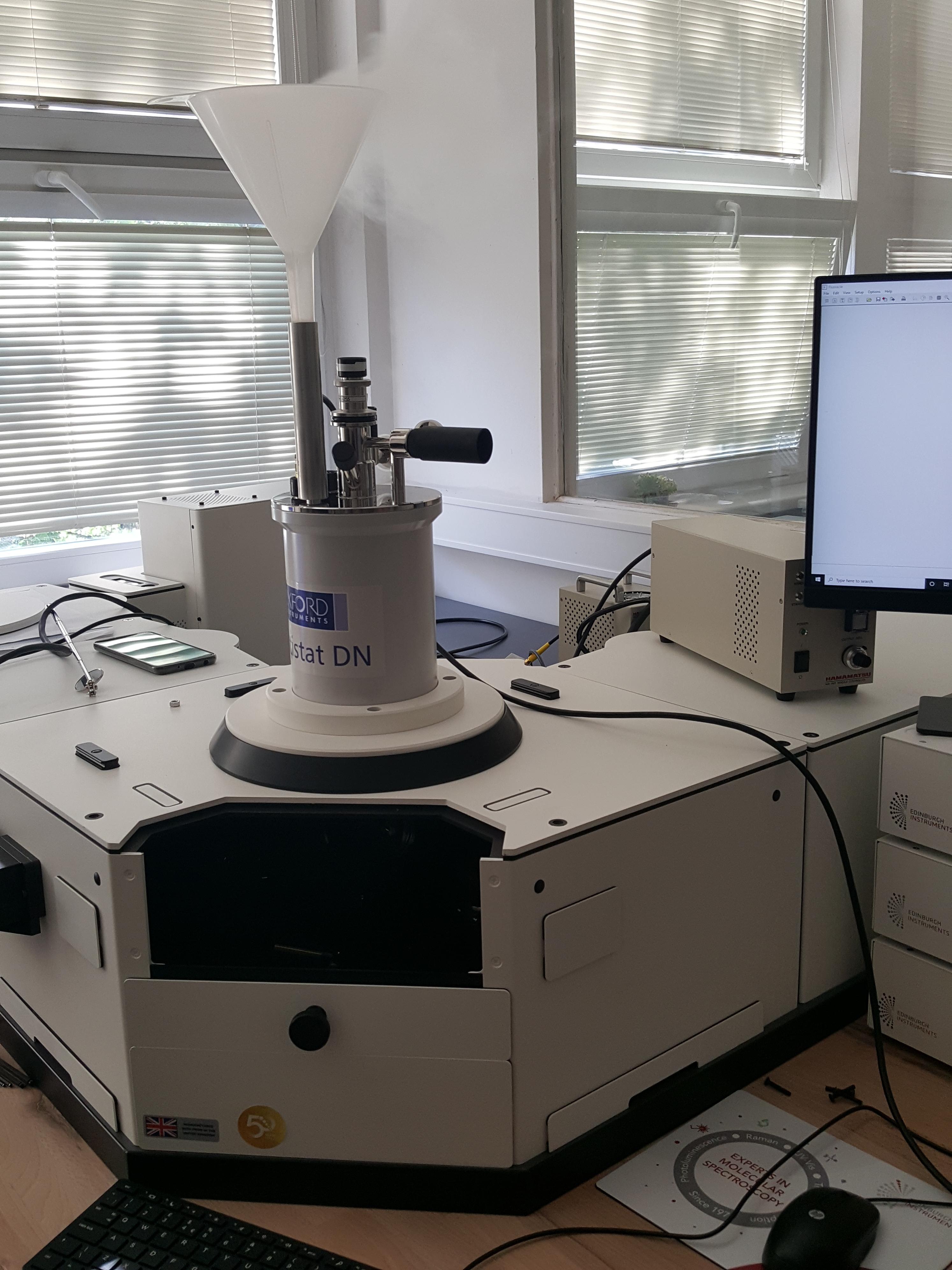

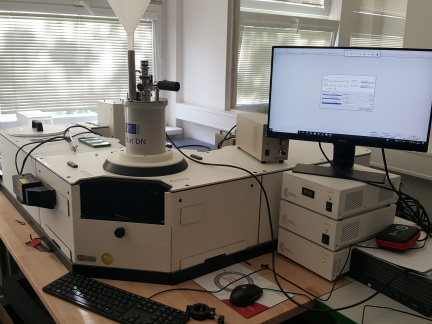

Pro toto zadání jsme zvolili modulární fotoluminiscenční spektrometr FLS1000 s dvojitými monochromátory, sadou pulzních laserových diod a světlo emitujících diod (LED) a dvěma fotonásobiči s TE chlazením. Systém obsahuje dusíkový kryostat se 3 vstupními okénky („T“ geometrie) a s teplotním rozsahem 77–500 K.
