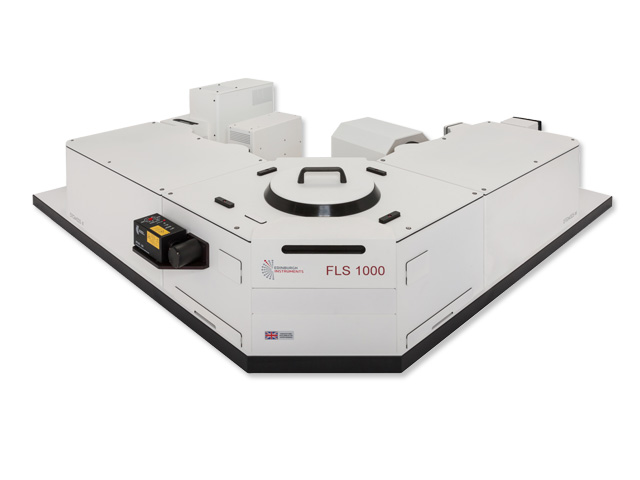

FLS1000 luminiscenční spektrometr

Modulární spektrometr FLS1000 od firmy Edinburgh Instruments nabízí vše potřebné pro ustálenou (Steady State) a časově rozlišenou fotoluminiscenční spektroskopii. Je vhodný jak pro základní výzkum, tak pro rutinní laboratorní aplikace. Kombinuje vysokou citlivost s vysokým spektrálním rozlišením, excelentním potlačením nežádoucího rozptýleného světla a výkonnou elektroniku pro rychlý sběr dat. Umožňuje měřit ustálená luminiscenční spektra v ultrafialové, viditelné a infračervené spektrální oblasti (až do 5500 nm). Dokáže monitorovat doby života fluorescence a fosforescence v rozmezí od pikosekund až po sekundy

Klíčové vlastnosti

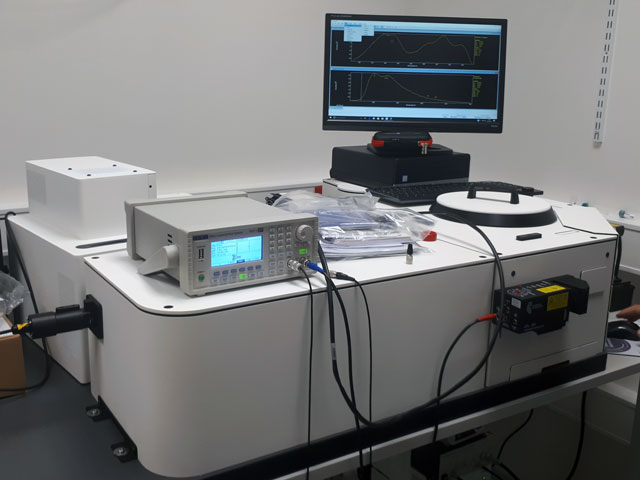

  • Modulární koncept umožňující sestavit kompletní luminiscenční laboratoř v rámci jednoho přístroje
  • Jediný softwarový balíček pro všechna měření a analýzu naměřených dat (rozdílné HW moduly jsou rozpoznány softwarem)
  • Výkonné monochromátory (ohnisková vzdálenost 325 mm, 2 × 325 mm pro dvojité monochromátory)
  • Vysoká citlivost přístroje: > 35 000:1 (s dvojitými monochromátory), > 20 000:1 (s jednoduchými monochromátory)
  • Minimálně dva emisní porty (k dvojitému emisnímu monochromátoru lze připojit až 3 detektory)
  • Excelentní potlačení nežádoucího rozptýleného světla (stray light rejection): 1:1010 (dvojité monochromátory), 1:105 (jednoduché monochromátory)
  • Automatický karusel s filtry pro odstranění vyšších difrakčních řádů
  • Počítačem řízená otočná věž pro umístění až 3 difrakčních mřížek
  • Uzavřená konstrukce bránící přístupu prachu do dráhy svazku
  • Prostorná vzorková komora umožňující přístup ke vzorku ze všech horizontálních i vertikálních směrů
  • Kompatibilita s moderními světelnými zdroji a detektory
  • Počítačem řízená clona (atenuátor)
  • Autokalibrace při inicializaci systému
Miroslav Kořínek
Odborný poradce

RNDr. Miroslav Kořínek Ph.D.

+420 720 994 252

korinek@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Aplikace

Parametry

Steady state modul

TCSPC modul

MCS modul

Režim operace

Čítání jednotlivých fotonů (Single Photon Counting) Časově korelované čítání jednotlivých fotonů (Time-Correlated Single Photon Counting) Vícekanálové škálování (Multi-Channel Scaling)

Měření

ustálený stav

doba života fluorescence

doba života fosforescence

Časová škála

1 ms až hodiny (akvizice spekter a měření kinetiky) 5 ps – 50 µs (doba života fluorescence)* 10 ns – 50 s (doba života fosforescence)*

Citlivost**

> 35000:1 (s dvojitými monochromátory)
*závislé na zdroji buzení a detekci **poměr signálu a šumu při detekci Ramanova signálu vody

Monochromátory

Luminiscenční spektrometr FLS1000 používá jednoduché a dvojité monochromátory typu Czerny-Turner s vysokou optickou propustností (optical throughput), excelentním potlačením nežádoucího rozptýleného světla a nízkou časovou disperzí. Obsahují motorizovanou otočnou hlavu s minimálním krokem 0,01 nm, na kterou lze umístit až tři difrakční mřížky.

Zdroje buzení

a) Standardní excitační zdroje

Označení Xe2 µF2 EPL-XXX, EPLED-XXX

Typ zdroje

kontinuální Xe lampa, 450 W, bezozónová

mikrosekundová Xe výbojka

pikosekundové diodové lasery a LED

Spektrální rozsah

220 až >1000 nm 200 až >1000 nm diskrétní vlnové délky mezi 250–980 nm

Šířka pulzu

---------- 1 µs – 2 µs od 60 ps

Kompatibilní modul

Steady state

MCS

TCSPC

b) Volitelné zdroje pro měření v ustáleném stavu

  • Ozón generující 450W Xe lampa (spektrální rozsah 190 až >1000 nm)

c) Volitelné zdroje pro měření doby života fluorescence

d) Volitelné zdroje pro měření doby života fosforescence

  • Pulzní lasery s nižší opakovací frekvencí (Nd:YAG laser, OPO lasery)
  • VPL laserové diody

Detektory

A) Fotonásobiče (PMT) a mikrokanálové deskové fotonásobiče (MCP-PMT)

Fotonásobič PMT-900 PMT-1010 PMT-1400/-1700 HS-PMT-870 MCP-PMT-850
Typ detektoru standardní PMT PMT s širokým  rozsaham NIR PMT PMT s rychlou časovou odezvou mikrokanálový deskový PMT
Spektrální rozsah 185–900 nm 185–1010 nm 300–1400/1700 nm 230–870 nm 200–850 nm

Dark count rate

< 50 cps (–20 °C) < 200 cps (–20 °C) závislé na modelu a způsobu chlazení < 100 cps (0 °C) < 50 cps (–20 °C)
Šířka odezvy detektoru ~600 ps ~800 ps ~800 ps ~180 ps < 25 ps

B) CCD detektory a diodová pole (rychlá akvizice spektrálních map)

C) InGaAs, InAs a InSb detektory (měření v IČ oblasti)

Přehled základních konfigurací

Označení konfigurace Steady state modul
(ustálený stav)
TCSPC modul
(doba života fluorescence)
MCS modul
(doba života fosforescence)
Monochromátory
FLS1000-SS-s ANO NE NE jednoduché
FLS1000-DD-s ANO NE NE dvojité
FLS1000-xS-t NE ANO NE jednoduchý emisní
FLS1000-SS-sm ANO NE ANO jednoduché
FLS1000-SS-st ANO ANO NE jednoduché
FLS1000-SS-stm ANO ANO ANO jednoduché
FLS1000-DD-stm ANO ANO ANO dvojité

Referenční projekty

Dokumenty

FLS1000 Brožura

FLS1000 Datový list

Poptat produkt

Máte zájem o produkt? Zašlete nám své požadavky skrze poptávkový formulář nebo využijte přímý kontakt na odborného poradce. Rádi zodpovíme vaše dotazy a navrhneme řešení dle vašich potřeb.
