Xenonové výbojky

Xenonové výbojky jednak mají téměř hladký spektrální výstup v ultrafialové a viditelné spektrální oblasti, jednak dokáží poskytnout intenzivní kolimovaný nebo fokusovaný výstupní svazek. Díky tomu patří mezi nejpoužívanější světelné zdroje pro UV-VIS spektroskopii. Kvůli vysoké teplotě chromatičnosti (6000-6500 K) jsou navíc preferovaným zdrojem pro simulátory slunečního záření.

Xenonové lampy firmy LOT Quantum Design se dělí podle potřebného příkonu do tří základních skupin: 75-150 W, 300 W a 450-1200 W. Pro každou výkonnovou řadu se používá jiné zakrytování (housing), které v sobě integruje vysokonapěťový startovací obvod, sběrnou a kolimační optiku, zadní reflektor, chladící ventilátor, nastavovací prvky a veškerou další potřebnou elektroniku.

Klíčové vlastnosti

  • Intenzivní kolimovaný nebo fokusovaný výstupní svazek
  • Preferovaný světelný zdroj pro solární simulátory
  • Vlastnosti blízké bodovému světelnému zdroji
  • Spektrální rozsah 200-2500 nm
  • Téměř hladký spektrální profil v UV a VIS spektrální oblasti

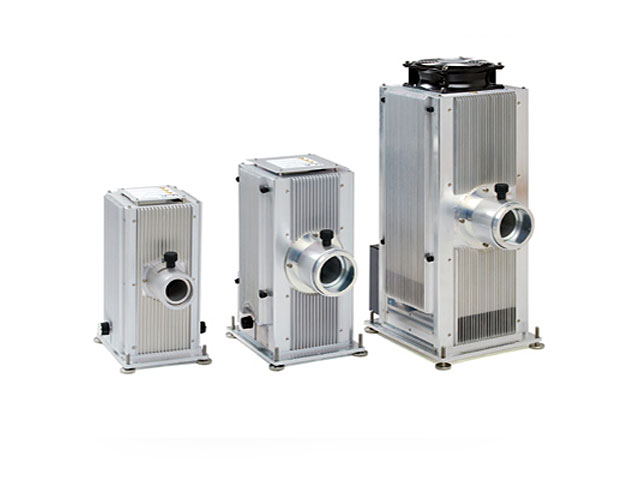

  • Tři základní typy zakrytování (housing) Xe výbojek (75-150 W, 300 W a 450-1200 W)
  • Široká škála příslušenství: kondenzory, optické filtry, vodní filtry, světlovody

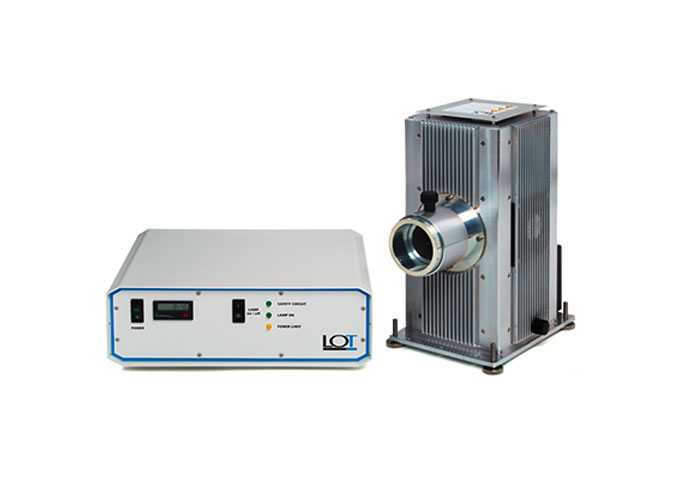

Kompletní xenonový (Xe) světelný zdroj se skládá z

  • Xenonová výbojka s kompatibilním úchytem
  • Robustní ochranné pouzdro (housing)
  • Kondenzor pro zachycení a kolimování světla
  • Napájecí zdroj
  • Rozhraní a kabeláž
Miroslav Kořínek
Odborný poradce

RNDr. Miroslav Kořínek Ph.D.

+420 720 994 252

korinek@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Příslušenství

  • Optické filtry a jejich držáky
  • Fokusační čočky a jejich držáky
  • Clony a závěrky
  • Optická vlákna a adaptéry pro jejich připojení
  • Vláknové svazky (fiber bundles) a adaptér pro jejich připojení
  • 90° beam turner

Aplikace

Parametry

Díky modulárnímu přístupu lze některé komponenty (Xe výbojky, kondenzory) navolit tak, aby byl celý světelný zdroj co nejlépe optimalizován pro vaši konkrétní aplikaci. K další manipulaci s výstupním svazkem (fokusace, tlumení, navázání, rozdělení apod.) pak slouží velmi bohaté volitelné příslušenství.

1. Sestava kompletního 75 - 150 W Xe světelného zdroje

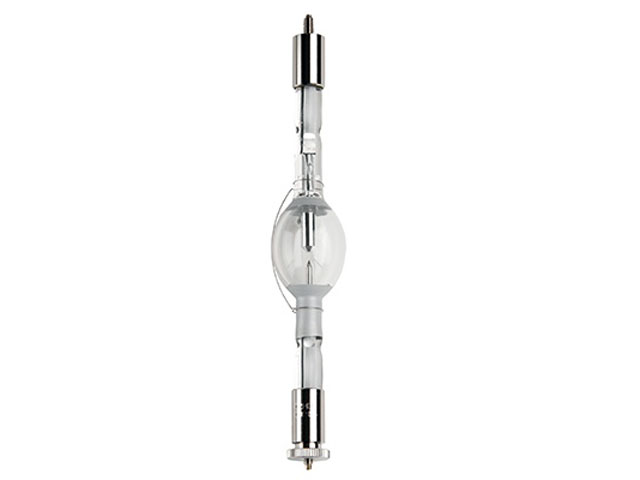

Xenonová výbojka
LSB510 75 W Xe výbojka (~200-2500 nm, 400 h, 1000 lm)
LSB511 75 W Xe výbojka (bezozónová, ~250-2500 nm, 400 h, 1000 lm)
LSB512 100 W Xe výbojka (bezozónová, ~250-2500 nm, 500 h, 1900 lm)
LSB520 150 W Xe výbojka (~200-2500 nm, 1200 h, 3000 lm )
LSB523 150 W Xe výbojka (bezozónová, ~250-2500 nm, 3000 h, 2200 lm)
LSB522 150 W Xe výbojka (UV verze, ~180-2500 nm, 1200 h, 3000 lm)
Úchyt výbojky (mount)
LSA122 (LSA123) Úchyt pro 75-100 W (150 W) Xe  výbojku
Pouzdro
LSH102 Ochranné pouzdro pro 30-150 W obloukové lampy
Kondenzor
LSC115 Kondenzor (křemenné sklo, propustné pro UV, F/1.3, apertura 35 mm)
LSC110 Kondenzor (křemenné sklo, propustné pro UV, F/1.0, apertura 35 mm)
LSC111 Kondenzor (borosilikátové sklo, propustnost od ~350 nm, F/1.0, apertura 35 mm)
LSC116 Kondenzor (borosilikátové sklo, propustnost od ~350 nm, F/1.3, apertura 35 mm)
Rozhraní
LSE140 Rozhraní pro 50-150 W Xe lampy
Zdroj napájení
 LSN150/2 Zdroj napájení pro 50-150 W Xe lampy
Volitelný zadní reflektor
LSC121 Sestava zadního reflektoru pro 50-150 W Xe lampy

2. Sestava kompletního 300 W Xe světelného zdroje

Xenonová výbojka
LSB530 300 W Xe výbojka (bezozónová, ~250-2500 nm, 900 h, 7000 lm)
LSB531 300 W Xe výbojka (~200-2500 nm, 900 h, 7000 lm)
Úchyt výbojky (mount)
LSA353 Úchyt pro 300 W Xe výbojku
Pouzdro
LSH302 Ochranné pouzdro pro 200-400 W obloukové lampy
Kondenzor
LSC215 Kondenzor (křemenné sklo, propustné pro UV, F/1.3, apertura 35 mm)
LSC210 Kondenzor (křemenné sklo, propustné pro UV, F/1.0, apertura 35 mm)
LSC216 Kondenzor (borosilikátové sklo, propustnost od ~350 nm, F/1.3, apertura 35 mm)
LSC315 Kondenzor (křemenné sklo, propustné pro UV, F/1.3, apertura 50 mm, nutný adaptér LSA300)
LSC310 Kondenzor (křemenné sklo, propustné pro UV, F/1.0, apertura 50 mm, nutný adaptér LSA300)
LSC311 Kondenzor (borosilikátové sklo, propustnost od ~350 nm, F/1.0, apertura 50 mm, nutný adaptér LSA300)
Rozhraní
LSE340 Rozhraní pro 200-400 W Xe lampy
Zdroj napájení
LSN254 Zdroj napájení pro 150-300 W Xe lampy
Volitelný zadní reflektor
LSC321 Sestava zadního reflektoru pro 200-400 W Xe lampy

3. Sestava kompletního 450 - 1200 W Xe světelného zdroje

Xenonová výbojka
LSB540 450 W Xe výbojka (~200-2500 nm, 2000 h, 13000 lm)
LSB541 450 W Xe výbojka (UV verze, ~180-2500 nm, 2000 h, 13000 lm)
LSB542 450 W Xe výbojka (bezozónová, ~250-2500 nm, 2000 h, 13000 lm)
LSB550 1000 W Xe výbojka (~200-2500 nm, 1000 h, 30000 lm)
LSB551 1000 W Xe výbojka (bezozónová, ~250-2500 nm, 1000 h, 30000 lm)
LSB553 1200 W Xe výbojka (bezozónová, ~250-2500 nm, 900 h, 32000 lm)
Úchyt výbojky (mount)
LSA654 Úchyt pro 450 W Xe výbojku
LSA655 Úchyt pro 1000  W a 1200 W Xe výbojku
Pouzdro
LSH601 Ochranné pouzdro pro 450-1200 W obloukové lampy
Kondenzor
LSC410 Kondenzor (křemenné sklo, propustné pro UV, F/1.0, apertura 35 mm)
LSC315 Kondenzor (křemenné sklo, propustné pro UV, F/1.3, apertura 50 mm)
LSC510 Kondenzor (křemenné sklo, propustné pro UV, F/1.0, apertura 50 mm)
LSC511 Kondenzor (borosilikátové sklo, propustnost od ~350 nm, F/1.0, apertura 50 mm)
Rozhraní
LSE640 Rozhraní pro 450-1200 W Xe lampy
Zdroj napájení
LSN555 Zdroj napájení pro 450-1000 W Xe lampy
LSN557 Zdroj napájení pro 450-1200 W Xe lampy
Volitelný zadní reflektor
LSC621 Sestava zadního reflektoru pro 450-1200 W Xe lampy
