XY přesné polohovací stolky

Druhy pohonů

  • Krokové motory (řada L)
  • DC servo motory (řada L)
  • Lineární magnetické motory (řada V)

Druhy odměřování polohy

  • Bez odměřování polohy
  • Rotační enkodér na servo motoru (nepřímé odměřování)
  • přímý inkrementální enkodér

Typické parametry

  • Rozsah polohování ve dvou osách od 102 x 102 mm až po 305 x 305 mm
  • Obousměrná opakovatelnost až ± 0,25 µm
  • Nosnost až 20 kg
  • Varianty s vnitřní aperturou
  • Varianty pro vakuum
XY přesné polohovací stolky
PHYSIK INSTRUMENTE - Logo
PHYSIK INSTRUMENTE
Petr Březina
Odborný poradce

Ing. Petr Březina

+420 607 014 272

brezina@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Popis produktu

Druhy pohonů

  • Krokové motory (řada L)
  • DC servo motory (řada L)
  • Lineární magnetické motory (řada V)

Druhy odměřování polohy

  • Bez odměřování polohy
  • Rotační enkodér na servo motoru (nepřímé odměřování)
  • přímý inkrementální enkodér

Typické parametry

  • Rozsah polohování ve dvou osách od 102 x 102 mm až po 305 x 305 mm
  • Obousměrná opakovatelnost až ± 0,25 µm
  • Nosnost až 20 kg
  • Varianty s vnitřní aperturou
  • Varianty pro vakuum

Produkty

L-731 přesný XY polohovací systém

L-731 Přesný XY polohovací stolek

  • Rozsah polohování 205 x 205 mm
  • Krokový motor nebo DC motor
  • Max. rychlost až 90 mm/s
  • Jednosměrná opakovatelnost až ± 0,05 µm
  • Min. krok až 0,1 µm
  • Varianty s inkrementálním lineárním nebo rotačním enkodérem
  • Nosnost až 20 kg
  • Křížová válečková ložiska pro vysoce přesné vedení

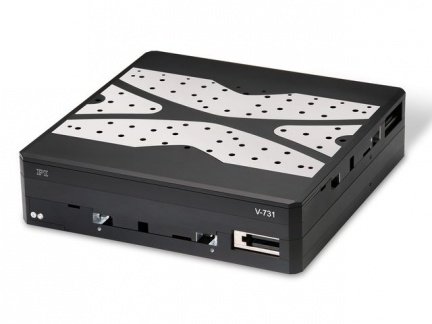

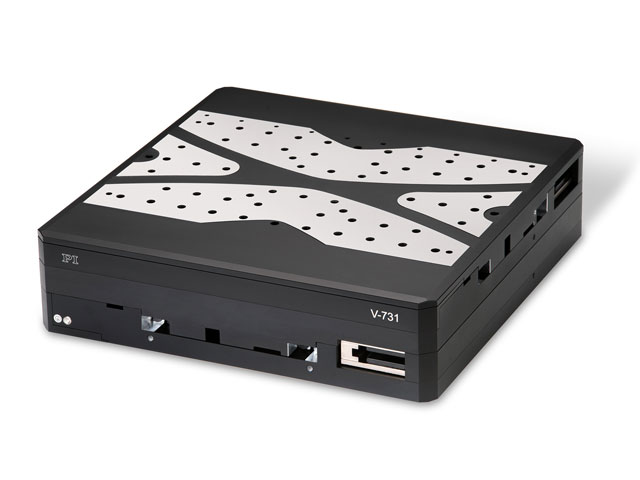

V-731 PIMag® přesný XY polohovací systém s lineárním motorem

V-731 PIMag® přesný XY polohovací stolek s lineárním motorem

  • Rozsah polohování 205 x 205 mm
  • Lineární tří-fázový motor bez feritového jádra
  • Max. rychlost až 200 mm/s
  • Jednosměrná opakovatelnost až ± 0,1 µm
  • Min. krok až 0,1 µm
  • Varianty s inkrementálním lineárním enkodérem s 1 nm rozlišením
  • Nosnost až 5 kg
  • Křížová válečková ložiska pro vysoce přesné vedení
L-741 přesný XY polohovací systém

L-741 Přesný XY polohovací stolek

  • Rozsah polohování 305 x 305 mm
  • Krokový motor nebo DC motor
  • Max. rychlost až 90 mm/s
  • Jednosměrná opakovatelnost až ± 0,05 µm
  • Min. krok až 0,1 µm
  • Varianty s inkrementálním lineárním nebo rotačním enkodérem
  • Nosnost až 20 kg
  • Křížová válečková ložiska pro vysoce přesné vedení
V-741 PIMag® přesný XY polohovací systém s lineárním motorem

V-741 PIMag® přesný XY polohovací stolek s lineárním motorem

  • Rozsah polohování 305 x 305 mm
  • Lineární tří-fázový motor bez feritového jádra
  • Max. rychlost až 200 mm/s
  • Obousměrná opakovatelnost až ± 0,25 µm
  • Min. krok až 0,1 µm
  • Varianty s inkrementálním lineárním enkodérem s 1 nm rozlišením
  • Nosnost až 5 kg
  • Křížová válečková ložiska pro vysoce přesné vedení

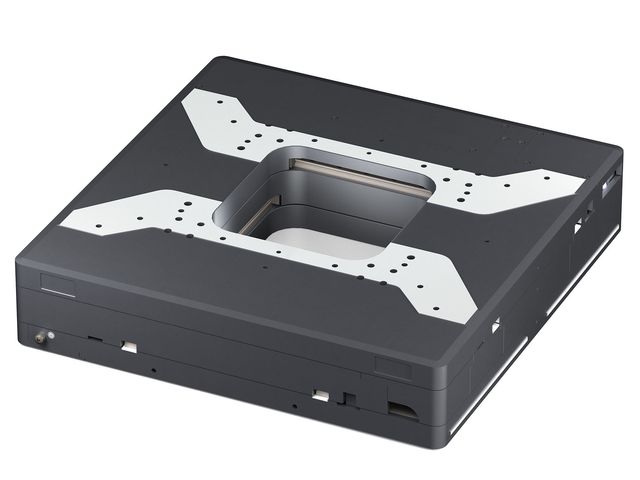

L-738 přesný XY polohovací systém

L-738 Přesný XY polohovací stolek

  • Rozsah polohování 102 x 102 mm
  • Vnitřní apertura o rozměrech 150 x 150 mm
  • Krokový motor nebo DC motor
  • Max. rychlost až 90 mm/s
  • Jednosměrná opakovatelnost až ± 0,05 µm, min. krok až 0,1 µm
  • Varianty s inkrementálním lineárním nebo rotačním enkodérem
  • Nosnost až 20 kg
  • Křížová válečková ložiska pro vysoce přesné vedení
V-738 PIMag® přesný XY polohovací systém s lineárním motorem

V-738 PIMag® přesný XY polohovací stolek s lineárním motorem

  • Rozsah polohování 102 x 102 mm
  • Vnitřní apertura o rozměrech 150 x 150 mm
  • Lineární tří-fázový motor bez feritového jádra
  • Max. rychlost až 500 mm/s
  • Obousměrná opakovatelnost až ± 0,25 µm
  • Min. krok až 0,1 µm, nosnost až 10 kg
  • Varianty s inkrementálním lineárním enkodérem s 1 nm rozlišením
  • Křížová válečková ložiska pro vysoce přesné vedení
