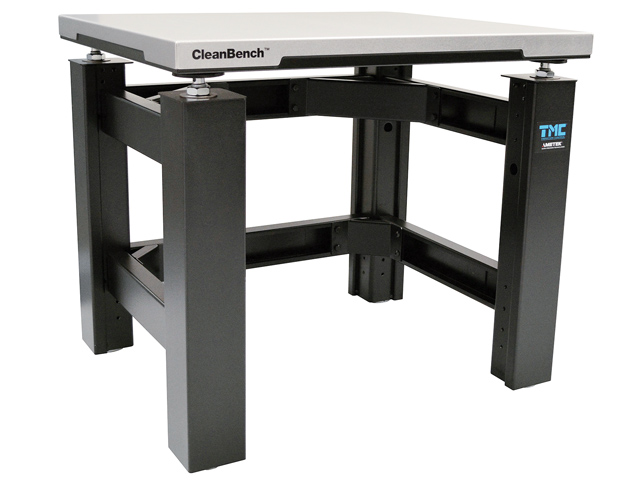

CleanBench

Antivibrační stoly řady CleanBench od TMC jsou díky patentované konstrukci vrchní desky o tloušťce 50mm velmi vhodné pro přístroje, u nichž musí obsluha při práci sedět. Díky optimalizované konstrukci je obsluha přístroje mnohem komfortnější než u stolů konstrukce s voštinovým jádrem, kde je k dosažení stability potřeba typicky 100mm tlustá deska.

Klíčové vlastnosti

  • Rozměry desek od 750x750mm až po 1500x900mm
  • Kompaktní patentovaný design vrchní desky
  • I přes malou tloušťku poskytuje vrchní deska úroveň pasivního tlumení vibrací jako 100mm tlustá deska s voštinovým jádrem. Díky patentované konstrukci je totiž hmotnostní koeficient desky 0,014kg/cm2 při tloušťce 50mm, což při rozměrech desky 900x900mm je 113,4kg.
  • Vnitřní struktura desky zajišťuje optimální těžiště kdy ani vyšší zařízení nedokáže vrchní desku vynést z rovnováhy.
  • Konstrukce díky použitým materiálům splňuje požadavky pro čisté prostředí (cleanroom 1000) dle ISO 7

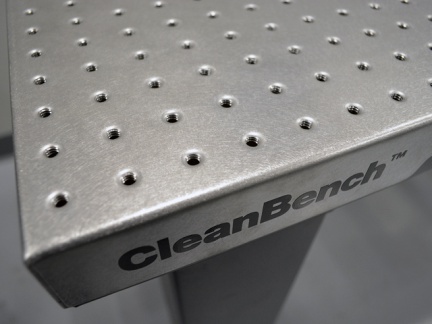

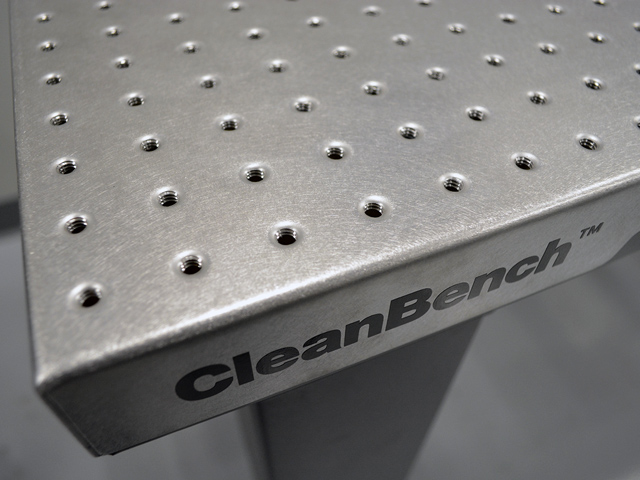

  • Volitelná metrická síť otvorů s závity M6 s roztečí 25mm
  • Rovinnost vrchní desky ±0,4 mm na délku stolu
  • Širokopásmové „suché“ tlumení vibrací (technologie minimalizující amplitudu vibrací, které se dostanou do desky stolu)
  • První rezonanční frekvence desky stolu min. 200Hz
  • Ocelová konstrukce s pneumatickými izolátory o výšce 735 mm, materiál feromagnetická nerez ocel 430
Petr Březina
Odborný poradce

Ing. Petr Březina

+420 607 014 272

brezina@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Příslušenství

Laboratorní stoly lze doplnit o nejrůznější praktické příslušenství.

  • Nastavitelné ocelové opěrky
  • Polstrované opěrky pro obsluhu

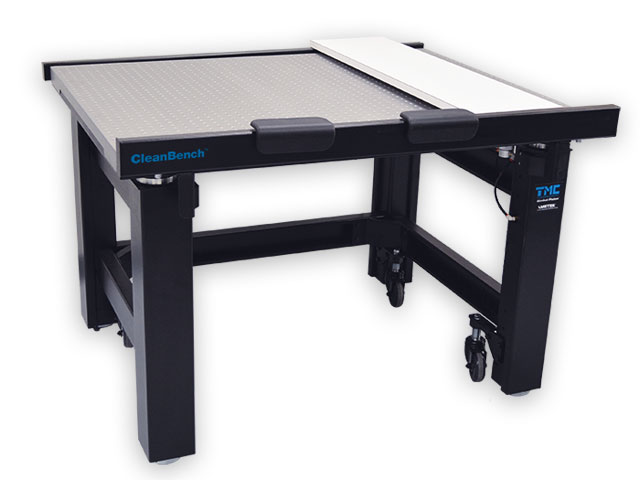

  • Posuvné police různých šířek přes vrchní desku
  • Police pod stůl
  • Faradayovy klece

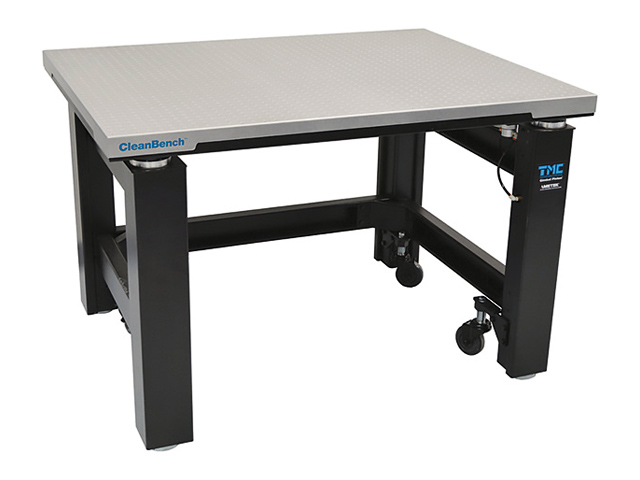

  • Pojezdová kolečka
  • Přesné samonivelační ventily pro udržení roviny +/-0,13mm

Všechny optické stoly jsou dostupné i ve verzích pro čisté prostory dle Cleanroom 100 či ISO 5 a ISO 7.

Parametry

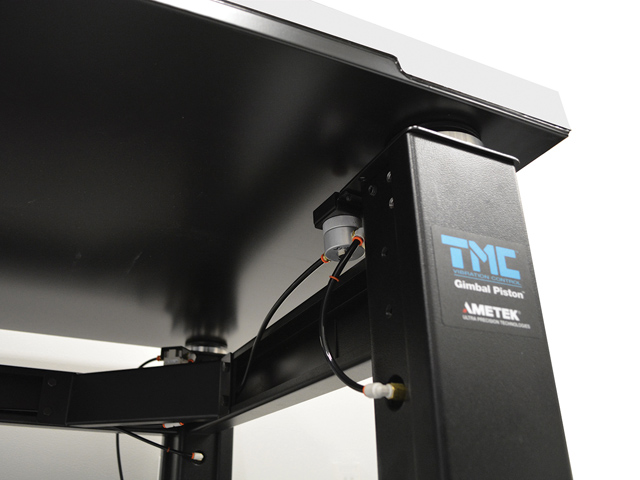

Antivibrační stůl CleanBench je standardně vybavený pneumatickými izolátory se samonivelační funkcí kdy deska drží automaticky nastavenou rovinu. V případě aplikací méně citlivých na vibrace jsou stoly dostupné i v rigidním provedení bez izolátorů. Díky modulární konstrukci lze izolátory pořídit později.

Parametry pneumatických izolátorů

Přirozená rezonanční frekvence:

Velké buzení:

  • Vertikální 1,2Hz
  • Horizontální 1,0Hz

Malé buzení:

  • Vertikální 1,5Hz>
  • Horizontální 1,2-1,7Hz

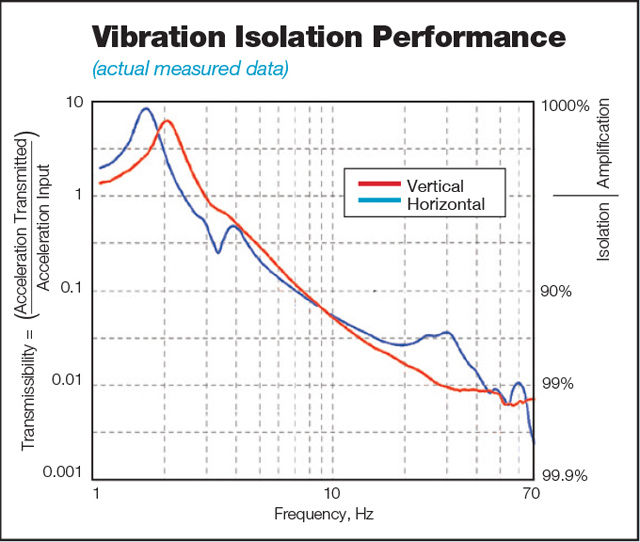

Izolační účinnost při 5Hz:

  • Vertikální 70-85%
  • Horizontální 75-90%

Izolační účinnost při 10Hz:

  • Vertikální 90-97%
  • Horizontální 90-97%

Doporučená nosnost:

  • 160kg (max. přípustná až 600kg)

Provozní požadavky:

  • Přívod stlačeného vzduchu 6bar

Referenční projekty

Dokumenty

Brožura CleanBench

Poptat produkt

Máte zájem o produkt? Zašlete nám své požadavky skrze poptávkový formulář nebo využijte přímý kontakt na odborného poradce. Rádi zodpovíme vaše dotazy a navrhneme řešení dle vašich potřeb.
