Typy křemíkových fotodiodových detektorů
Mezi křemíkové fotodiodové detektory patří:

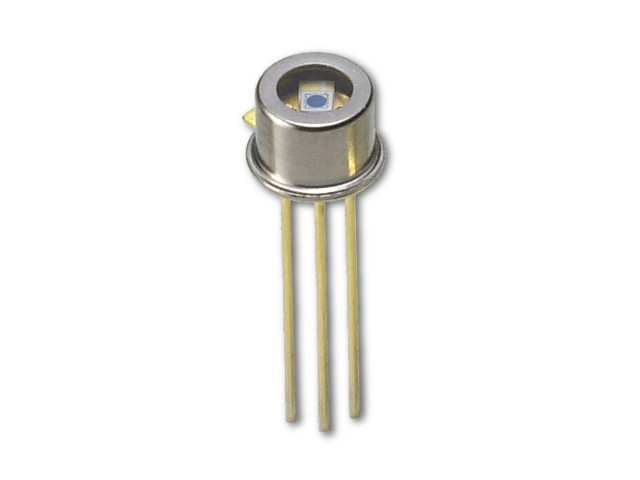

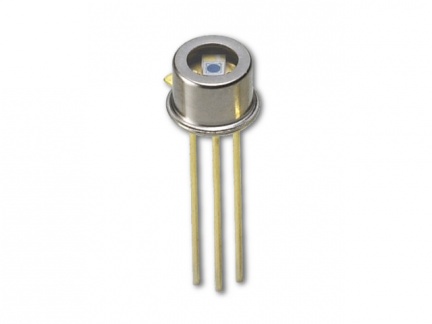

Křemíkové fotodiody s PN přechodem se vyznačují vysokou citlivostí a nízkým šumem. A jsou tedy ideálními detektory
pro medicínské a analytické přístroje, průmyslové měřící systémy a další aplikace.
Křemíkové fotodiody s PIN přechodem poskytují po přiložení závěrného napětí velmi rychlou časovou odezvu. Jsou proto
vhodné pro použití v optických komunikacích, rychlých snímačích apod.
Lavinové PIN fotodiody vykazují vnitřní zisk, čímž se odlišují od klasických křemíkových fotodiod. V těchto
součástkách existuje oblast s vysokým elektrickým polem, které urychluje generované nosiče náboje natolik, že
nárazovou ionizací vznikají sekundární nosiče náboje.
Fotodiodové pole se skládá z několika křemíkových fotodiod, které jsou uspořádány buď do řádkového senzoru nebo do
dvoudimenzionální matice. Fotodiodová pole nacházejí uplatnění v mnoha oborech (určování polohy laserového svazku,
měření barev, spektrometrie aj.).
Dvoubarevné detektory obsahují dva různé fotosenzory, přičemž jeden sensor je namontovaný přes druhý podél stejné
optické osy. Každý z nich je citlivý na jinou spektrální oblast a celá součástka tak dokáže detekovat široké
spektrum záření.
Jako MPPC detektor je označována matice křemíkových lavinových fotodiod, které operují v tzv. Geigerově módu. Díky
svým vlastnostem je výhodný pro detekci extrémně slabých signálů (úroveň čítání jednotlivých fotonů).
PSD představuje fotodiodu s fotocitlivou rezistivní vrstvou ve tvaru pásku (1D detektor) nebo plošky (2D detektor).
Na rozdíl od CCD senzoru s diskrétními elementy poskytuje kontinuální data o poloze. PSD mají vysoké prostorové
rozlišení a rychlou odezvu.
Si fotodiodové moduly
Fotodiodové moduly jsou vysoce přesné fotodetektory, které integrují Si fotodiodu a I/U zesilovač do jednoho pouzdra.
Výstupem těchto modulů je analogové napětí, které lze snadno kontrolovat např. pomocí voltmetru.
|
Model
|
Fotocitlivá plocha
|
Spektrální odezva
|
Maximum citlivosti
|
|
C10439-01
|
2,4 × 2,4 mm2
|
190 až 1100 nm
|
960 nm
|
|
C10439-02
|
5,8 × 5,8 mm2
|
190 až 1100 nm
|
960 nm
|
|
C10439-03
|
10 × 10 mm2
|
190 až 1100 nm
|
960 nm
|
|
C10439-07
|
2,4 × 2,4 mm2
|
190 až 1100 nm
|
960 nm
|
|
C10439-08
|
5,8 × 5,8 mm2
|
190 až 1100 nm
|
960 nm
|
|
C10439-09
|
10 × 10 mm2
|
190 až 1100 nm
|
960 nm
|
|
C10439-10
|
Φ1 mm
|
500 to 1700 nm
|
1550 nm
|
|
C10439-11
|
Φ3 mm
|
500 to 1700 nm
|
1550 nm
|
Kompatibilní jednotka pro zpracování signálu: C10475
MPPC moduly
Tyto moduly obsahují MPPC fotonový detektor společně s dalšími komponenty potřebnými pro jeho provoz (zesilovač,
kompenzační obvod, vysokonapěťový napájecí obvod).
PSD moduly
PSD moduly integrují do jednoho pouzdra vysoce přesný polohově citlivý detektor a nízkošumový zesilovač.
|
Model
|
Fotocitlivá plocha
|
Spektrální odezva
|
Maximum citlivosti
|
|
C10443-01
|
4 × 4 mm2
|
320 až 1100 nm
|
960 nm
|
|
C10443-02
|
9 × 9 mm2
|
320 až 1100 nm
|
960 nm
|
|
C10443-03
|
12 × 12 mm2
|
320 až 1060 nm
|
920 nm
|
|
C10443-04
|
12 × 12 mm2
|
320 až 1060 nm
|
920 nm
|
|
C10443-06
|
10 × 10 mm2
|
320 až 1100 nm
|
960 nm
|
Kompatibilní jednotka pro zpracování signálu: C10460
