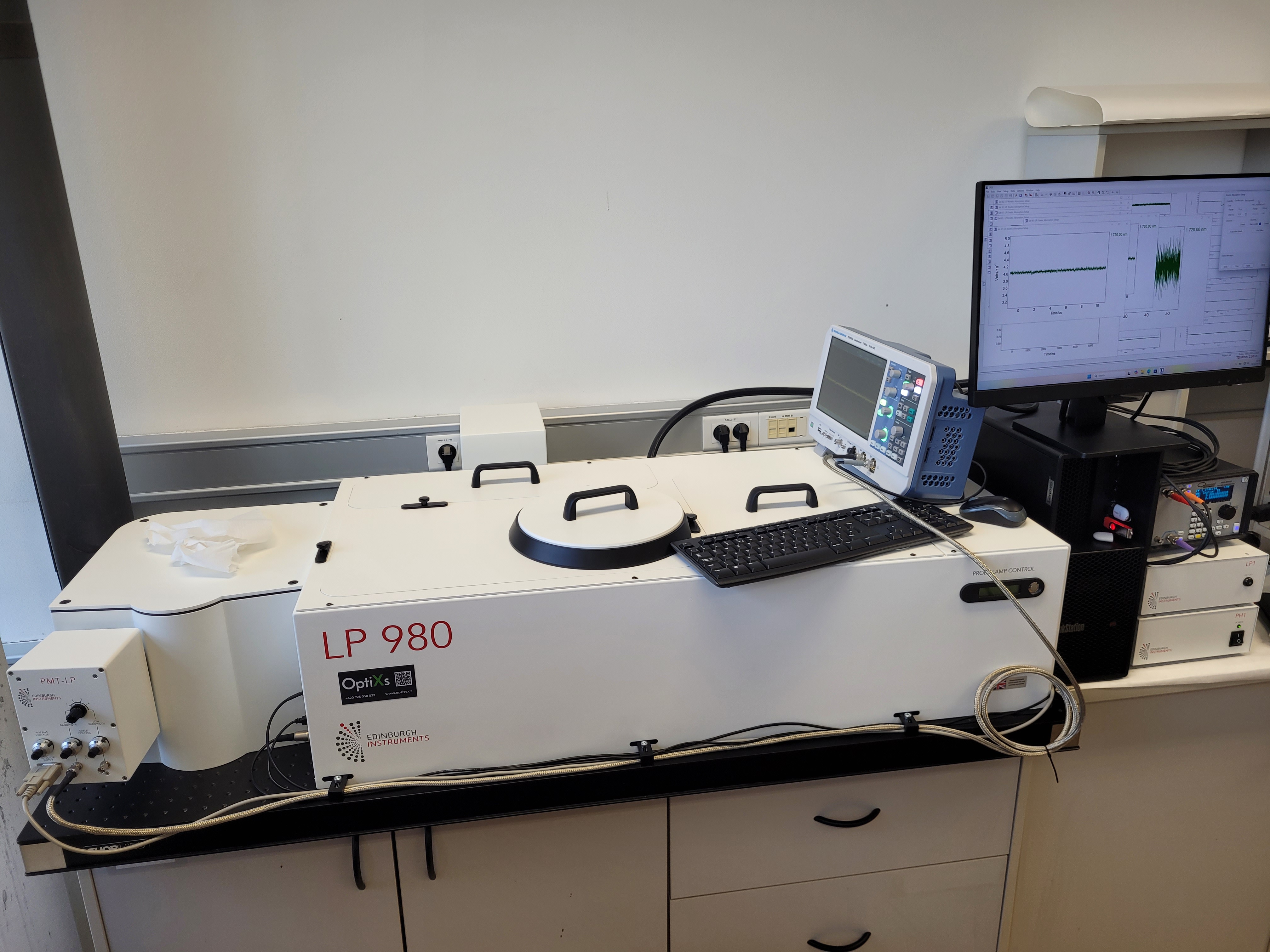

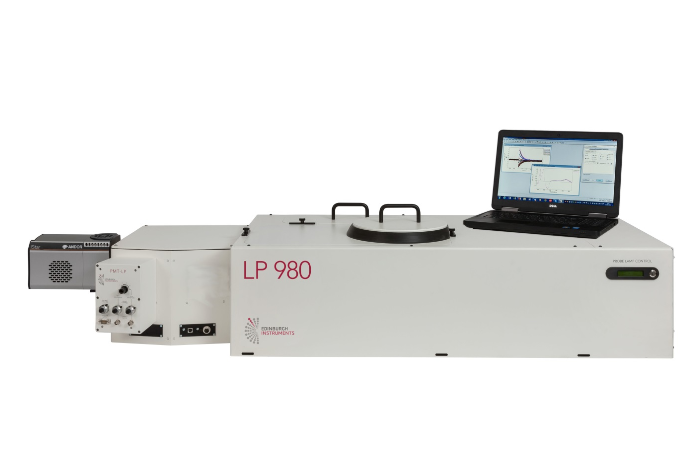

LP980 pump-probe spektrometr

LP980 od renomovaného výrobce Edinburgh Instruments je modulární spektrometr pro měření přechodné absorpce na časové škále od nanosekund po milisekundy. Ke studiu dynamiky fotoindukovaných procesů používá metodu excitace a sondování (pump-probe), přičemž zdrojem sondovacího svazku je širokospektrální Xe lampa pracující v kontinuálním nebo pulzním režimu. Pro tento typ pump-probe spektroskopie se vžilo označení laserová záblesková fotolýza (laser flash photolysis).

Klíčové vlastnosti

  • All-in-One spektrometr pro měření přechodné absorpce, laserem indukované fluorescence a fosforescence a časově rozlišených TA spekter
  • Duální vzorková komora umožňující měnit geometrii excitačního a sondovacího svazku (kolmé, kvazi-kolineární a difúzní uspořádání)
  • Citlivost ΔOD 0,002 (kinetický mód s fotonásobičem) a ΔOD 0,0005 (spektrální mód s ICCD)
  • Výkonný monochromátor s ohniskovou vzdáleností 325 mm
  • Možnost rozšíření přístroje o InGaAs detektor pro měření přechodné absorpce až do 2,55 µm
  • Sondování pomocí stabilní 150 W xenonové lampy
  • Jediný softwarový balíček pro všechna měření a analýzu naměřených dat

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Aplikace

Parametry

LP980 dokáže pracovat ve dvou základních režimech:

  • Kinetický mód - LP980-K zaznamenává průběh přechodné absorpce na vybrané vlnové délce, přičemž časově rozlišená absorpční spektra lze získat skenováním přes zvolený spektrální rozsah (k detekci se standardně používá fotonásobič)
  • Kombinovaný (kinetický + spektrální) mód - LP980-KS umožňuje kromě měření doby života přechodné absorpce také přímý záznam časově rozlišených TA spekter (detekční systém obsahuje fotonásobič a ICCD kameru)

Kromě přechodné absorpce (TA) a časově rozlišených TA spekter umí LP980 měřit také laserem indukovanou fluorescenci a fosforescenci.

LP980 - Základní konfigurace
Monochromátor/Spektrograf Czerny-Turner design s otočnou hlavou pro až 3 difrakční mřížky
  Ohnisková vzdálenost 325 nm
  Výběr detektoru pomocí počítačem řízeného zrcátka
  Štěrbiny 5 µm až 10 mm (plynule nastavitelné, motorizované)
Kompatibilní excitační laserové zdroje Q-spínané Nd:YAG lasery s výstupem na 1064 nm, 532 nm, 355 nm nebo 266 nm
  Laditelné OPO lasery

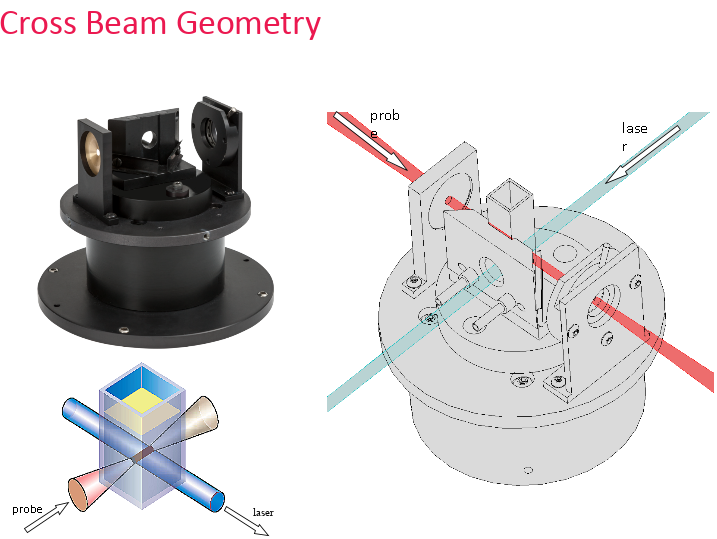

Vzájemná poloha svazků  Kolmá geometrie (standardní konfigurace, vhodná pro kapalné vzorky)

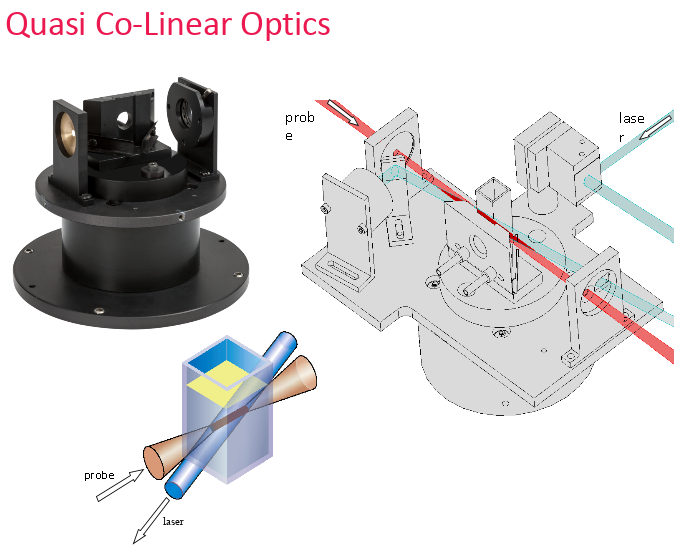

  Kvazi-kolineární geometrie (preferovaná pro slabě absorbující kapalné vzorky a plyny)

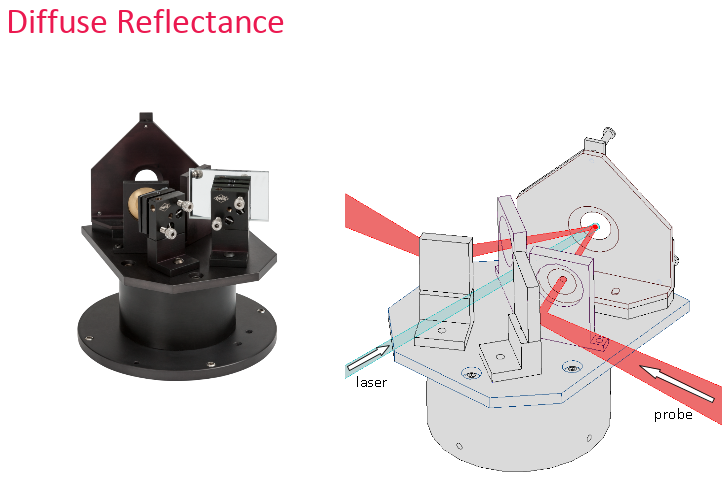

  Geometrie s difuzní reflektancí (vhodná pro práškové vzorky a neprůhledné filmy)
LP980-K (Kinetický mód)
Mřížka Rytá rovinná mřížka, 1800 vr./mm, 500 nm blaze
Disperze 1.66 nm/mm
Spektrální rozsah 200 nm – 870 nm
Spektrální rozlišení 0.1 nm
Citlivost ΔOD 0.002 (single shot, PMT)
Typ detektoru Fotonásobič (PMT) s vysokou linearitou
LP980-KS (Kinetický & Spektrální mód)
Mřížka Mřížka pro LP980-K + dodatečná rytá rovinná mřížka s 150 vr./mm (500 nm blaze)
Disperze 19.9 nm/mm
Spektrální interval ICCD 540 nm
Spektrální rozlišení 0.56 nm s ICCD (spektrální interval/960 px)
Citlivost ΔOD 0.0005 (single shot, ICCD)
Detektory PMT (LP980-K) + ICCD
Min.šířka hradla (gate width) 7 ns (FWHM)
Aktivní pixely 960 x 256
Aktivní oblast 25 mm x 6,7 mm
Chlazení -20°C jako standard
