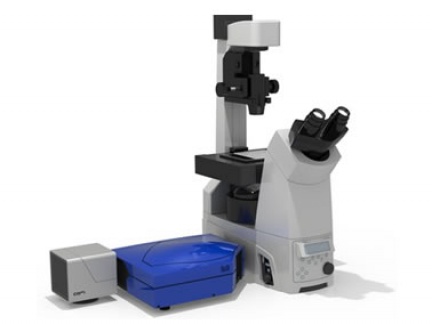

MicAO 3DSR

Jeden z předních světových výrobců adaptivní optiky a vlnových analyzátorů, francouzská firma Imagine Optic, jejíž produktové portfolio se vyznačuje širokým sortimentem výrobků od vlnových senzorů na bázi Shack-Hartmannovo snímání vlnoplochy, přes metrologický software, deformovatelná zrcadla s elektromagnetickými a mechanickými pohony až po software pro adaptivní optiku a mnoho jiného, vyvinula speciální modul MicAO 3DSR, díky kterému lze vylepšit kontrast a rozlišení u (Single Molecule Localization Microscopy) metod, především PALM (PhotoActivation Localization Microscopy), neboli fotoaktivační lokalizační mikroskopie, je metoda lokalizační mikroskopie sloužící k super-rezolučnímu zobrazování objektů nabarvených fluorescenčními sondami.

Mezi klíčové vlastnosti tohoto modulu patří

  • Jednoduchá manipulace založená na principu plug and play
  • Kompatibilita se standardními invertovanými mikroskopy
  • Rozsah vlnových délek 400 – 700nm
  • Optická transmise > 95% pro 475-675 nm
  • Software pro adaptivní optiku: MicAO software v1.3
MicAO 3DSR
Imagine Optic - Logo
Imagine Optic

Aplikační oblasti:

Super-rozlišovací mikroskopie | Photo Activation Localization Microscopy(PALM) | Stochastic Optical Reconstruction Microscopy(STORM) | Single ParticleTracking (SPT) | Konfokální a spinning disk mikroskopie | Multifotonová mikroskopie | SPIM a Lightsheet mikroskopie | STED mikroskopie

Petr Březina
Odborný poradce

Ing. Petr Březina

+420 607 014 272

brezina@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Popis produktu

zobrazit ve slovníku (Photo Activation Localization Microscopy), STORM (Stochastic Optical Reconstruction Microscopy), neboli stochastická optická rekonstrukční mikroskopie, je jednou z metod super-rezoluční mikroskopie využívající k aktivaci fotoaktivovatelných fluorescenčních molekul světelné záblesky. K fotoaktivaci molekul dochází na základě jejich stochastických (náhodných) vlastností.
zobrazit ve slovníku (Stochastic Optical Reconstruction Microscopy) a SPT (Single Particle Tracking).

Princip MicAO 3DSR modulu je založen na použití adaptivní optiky, konkrétně na deformovatelném zrcadlu Mirao 52e korigujícím astigmatismus a aberace optické soustavy, což umožňuje detekci více fotonů ze vzorku. To přispívá k překonání difrakčních limitů zobrazování mikroskopických systémů a vede ke zvýšení přesnosti rozlišení SMLM metod.

MicAO 3DSR-3

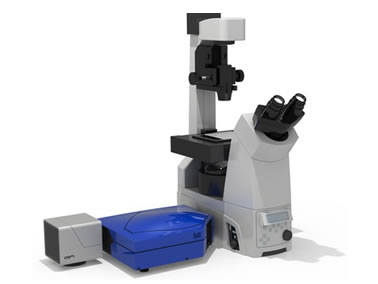

MicAO 3DSR bylo vyvinuto pro snadnou implementaci na jakémkoliv invertovaném mikroskopu, kdy se modul jednoduše vloží mezi boční port mikroskopu a samotnou kameru a tím umožňuje použití dalších přídavných systémů. MicAO 3DSR je dodáváno společně s uživatelsky přívětivým software MicAO v1.3, který obsahuje všechny nezbytné nástroje pro detekci a korekci aberací v biologických vzorcích.

Příslušenství

Počet aktuátorů 52
Maximum generovaných vlnoploch ± 50 µm
Kvalita povrchu (RMS aktivní plochy) 10 nm
Průměr vstupní pupily 15.0 mm
Linearita >95%
Hystereze < 2%
Vstupní napětí aktuátorů ±1V maximum (celkový součet aplikovaných napětí nesmí překročit 25V)
Konektivita USB 2.0
Povrchová krycí vrstva stříbro

Parametry

Kompatibilita s mikroskopy Standardní invertované, pravý nebo levý port
Kompatibilita s objektivy 60x (NA < 1.39), 100x (NA > 1.4)
Transmise T>95% (475-675 nm), T>90% (400-700 nm)
Rozsah vlnových délek 400 – 700nm
Laterální přesnost lokalizace (v osách X,Y) 8 nm @1000 fotonů a 5 nm @4000 fotonů
Laterální přesnost lokalizace (v osách X,Y) 16 nm @1000 fotonů a 10 nm @4000 fotonů
