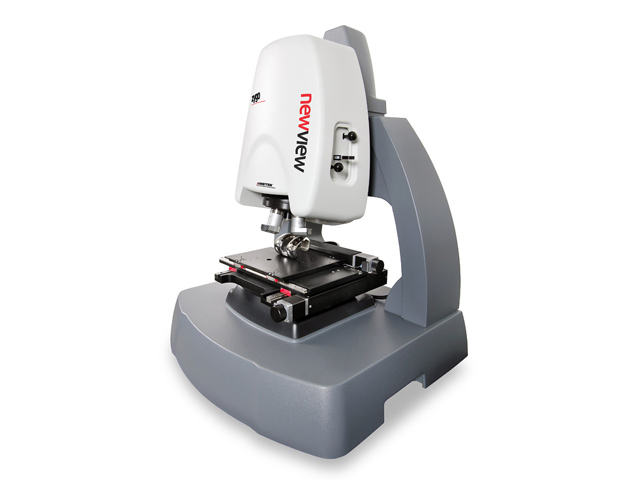

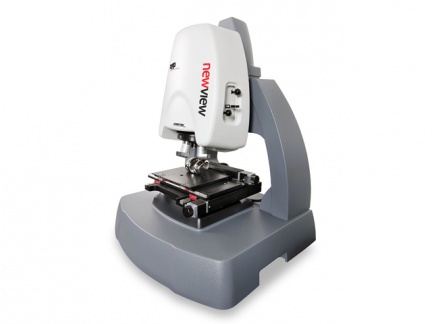

NewView 8000

Optické profilometry od předního výrobce Zygo řady NewView 8000 jsou výkonné interferometrické systémy nové generace s technologií Coherence Scanning Interferometry (CSI), která kombinuje mód vertikálního interferometrického skenování (VSI - Vertical Scanning Interferometry) a mód měření fázového posuvu interferenčních obrazců (PSI – Phase Shifting Interferometry).

Díky kombinaci těchto metod je možné provádět měření na transparentních i netransparentních materiálech, jako jsou kovy, sklo, polymery, keramika, ale i organické materiály. Lze měřit například transparentní multivrtsvy, hrubé i vysoce leštěné reflexní kovové vrstvy a další, a to bez nutnosti volby módu měření.

Klíčové vlastnosti

  • Bezkontaktní metrologie povrchu bez nutnosti úpravy měřeného prvku
  • Modulární design
  • Vysoká rychlost měření (až 96 µm/s)
  • Sub-nanometrová přesnost
  • Široký výběr objektivů
  • Funkce crash protection chránící objektiv proti nárazům

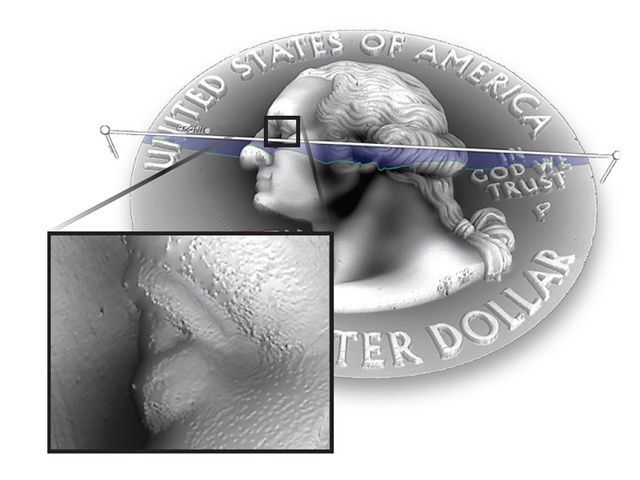

  • 3D interaktivní mapy povrchu
  • Flexibilní metrologická analýza
  • Komplexní software pro vizualizaci a analýzu dat Zygo Mx
Richard Schuster
Odborný poradce

Ing. Richard Schuster

+420 601 123 593

schuster@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Příslušenství

Software Mx

Mx řídicí a vyhodnocovací software

Komplexní software Zygo Mx pro řízení interferometrické pracovní stanice, akvizici dat a jejich následnou analýzu. Programovatelné prostředí umožňuje optimalizaci software a jeho rozhraní dle potřeby. Hlavními přednostmi software jsou:

  • Nástroje pro vyhodnocování sférických i asférických tvarů
  • Integrovaná SPC statistika
  • Interaktivní 3D mapy s možností zvětšování, změny orientace a dalších úprav
  • Flexibilní analýza s širokou možností kvantifikace výsledků, aplikace filtračních funkcí

V rámci výstupů je možné pracovat s nastavením povolených odchylek v souladu s výrobními standardy což usnadňuje a urychluje rutinní měření.

Novinka! S důrazem na vylepšení uživatelského prostředí můžete snadno nastavovat nová měření, procházet data a výsledky měření a diagnostikovat výrobní problémy. Software Mx™ umožňuje efektivní vývoj a výzkum, tvorbu prototypů a zlepšuje výrobní aplikace díky jednoduchému nastavení, zarovnání a možnosti měření jediným kliknutím.

Aplikace

Parametry

Řada NewView 8000 zahrnuje dva modely, a to NewView 8200 a NewView 8300. NewView 8300 se vyznačuje vyšší rychlostí měření a trojitou revolverovou hlavou pro přídavný optický zoom.

Jedná se o modulární systémy, laterální rozlišení závisí na zvoleném objektivu (viz Zygo objektivy).

Model NewView 8200 NewView 8300
Konfigurace Pracovní stanice
Opakovatelnost až 0,12 nm
Maximální rychlost vertikálního skenování až 34 μm/s až 96 μm/s
Rozsah výšky skenovaného profilu od 0,1 nm do 20 mm
Dodatečný optický zoom 1 objektiv až 3 objektivy
Zorné pole Od 0,04 do 16 mm

Dokumenty

NewView 8000 Brožura

NewView 8200 Datový list

NewView 8300 Datový list
