Raman-Bundle Ramanův spektrometr

Modulární systém pro Ramanovu spektroskopii od firmy Ocean Optics nabízí vysokou flexibilitu nejen ve výběru optimálního uspořádání, ale také při případné rekonfiguraci sestavy. Jednotlivé komponenty (laserový zdroj, Ramanova sonda, spektrometr, držák vzorku) si každý může navolit tak, aby co nejlépe vyhovovaly konkrétní aplikaci.

Klíčové vlastnosti

Ocean Optics - Logo
Ocean Optics

Aplikační oblasti:

Miroslav Kořínek
Odborný poradce

RNDr. Miroslav Kořínek Ph.D.

+420 720 994 252

korinek@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

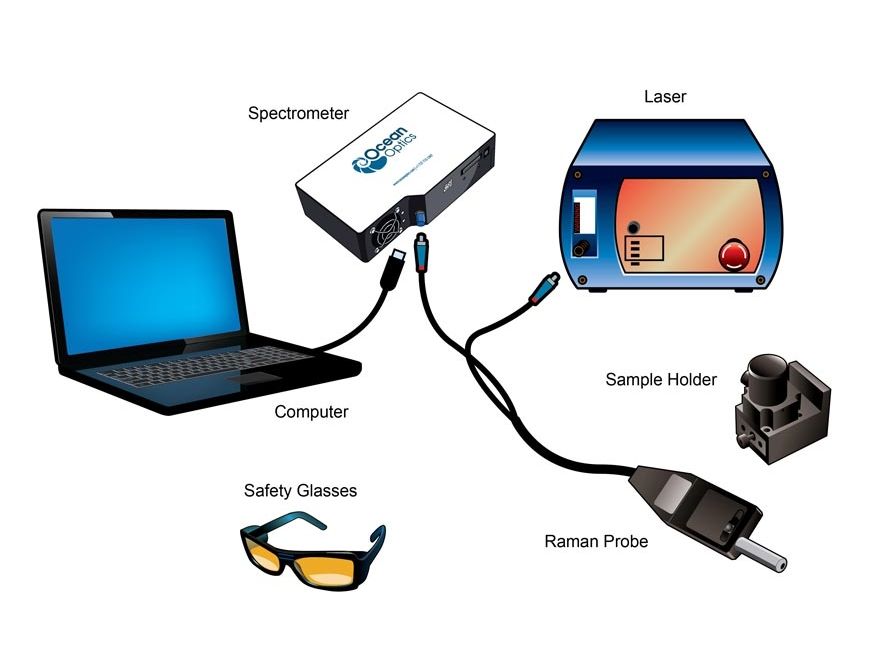

Prvky sestavy

1: Vláknový spektrometr

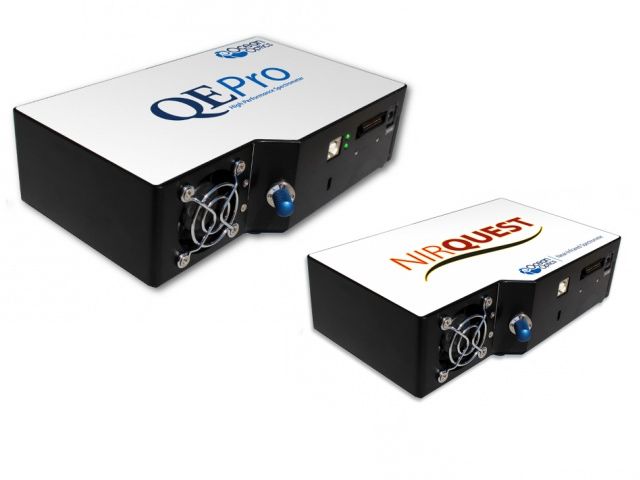

Modulární Ramanův spektrometr nejčastěji používá některý z vysoce citlivých vláknových spektrometrů (QE Pro, Ocean HDX nebo Maya). Oblíbenou volbou pro blízkou infračervenou oblast bývá NIRQuest.

2: Laser

Ramanova spektroskopie vyžaduje laserové zdroje se spektrální čistotou výstupu a vysokou stabilitou. Správná volba vlnové délky laserového záření se odvíjí od studovaného materiálu. K dispozici jsou tyto možnosti: 532 nm, 638 nm, 785 nm a 1064 nm.

3: Ramanova sonda

Speciální Ramanova sonda má dvojí úlohu, jednak přivádí na vzorek laserové záření sloužící k excitaci Ramanova rozptylu, jednak zajišťuje přenos vzorkem rozptýleného záření do spektrometru. Jednotlivé sondy jsou vždy konstruovány pro konkrétní vlnovou délku (532, 638, 785 nebo 1064 nm) a odlišují se typem použitých konektorů.

4: Držák vzorku

Ocean Optics nabízí několik držáků vzorku pro použití při Ramanově analýze kapalin a pevných látek. K dispozici jsou také víceúčelové držáky, které lze použít nejen u Ramanova rozptylu, ale také při měření fluorescence, absorbance a odrazivosti.

5: SERS substráty

Povrchem zesílená Ramanova spektroskopie (SERS) představuje velice slibnou a nesmírně citlivou analytickou metodu. Před samotnou analýzou je měřený vzorek absorbován substrátem z ušlechtilého kovu. Kombinací chemických a elektromagnetických efektů dojde pak k zesílení intenzity Ramanova signálu. Cenově dostupné zlaté a stříbrné SERS substráty od Ocean Optics poskytují výjimečnou stabilitu, vysokou citlivost a skvělou opakovatelnost.

Aplikace

Parametry

Parametry standardních sestav pro Ramanovu spektroskopii

Raman-532 Raman-638 Raman-785 Raman-1064
Laser 532 nm, výkon > 50 mW 638 nm, výkon > 50 mW 785 nm, výkon laditelný k > 350 mW 1064 nm, výkon laditelný k > 500 mW
Spektrometr QE Pro-Raman-532, mřížka H6, štěrbina 25 µm QE Pro-Raman-638, mřížka H6, štěrbina 25 µm QE Pro-Raman+, štěrbina 50 µm NIRQuest512-1.9, mřížka NIR10, štěrbina 50 µm
Spektrální rozsah 532 až ~700 nm 638 až ~799 nm 785 až ~1030 nm 1060 až ~1446 nm
Spektrální rozlišení (FWHM) ~0,42 nm ~0,42 nm ~0,72 nm ~1,73 nm
Rozsah 150-4000 cm–1 150-3150 cm–1 150-3000 cm–1 150-2480 cm–1

Pro 785 nm se velmi často používá i cenově dostupnější spektrometr Ocean HDX-Raman7

Dokumenty

Ocean Optics AN Raman Wavelengths

App Note Raman: Analysis of Pharmaceutical Ingredients

App Note SERS For Label Free Biosensing
