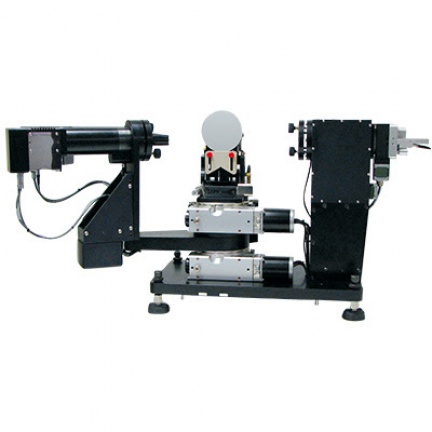

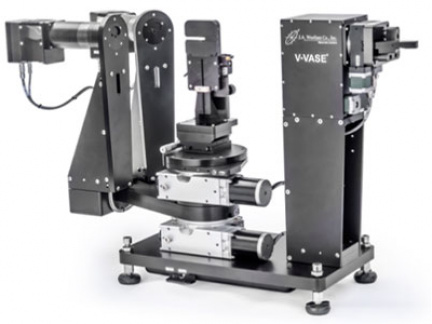

VASE Elipsometr

VASE® je řada přesných, univerzálních a spolehlivých spektroskopických elipsometrů od amerického výrobce J. A. Woollam pro výzkum všech typů materiálů. Je optimalizovaná pro měření v oblasti Brewsterova úhlu díky kombinaci RAE a patentované technologii AutoRetarder. Poradí si s polovodiči, dielelektriky, polymery, kovy i multivrstvami.

Kromě vysoké přesnosti měření vyniká širokou variabilitou a spektrálním rozsahem – od 193 do 4000 nm.
Nastavitelná vlnová délka a úhel dopadu umožňují flexibilní měření mj. v těchto oblastech:

  • Reflexní a transmisní elipsometrie
  • Zobecněná elipsometrie (Anizotropie, Retardance, Dvojlomnost)
  • Intenzitní měření: reflektance (R) a transmitance (T)
  • Křížová polarizace (R/T)
  • Depolarizace
  • Optická skaterometrie
  • Muellerova matice
VASE Elipsometr
VASE Elipsometr VASE Elipsometr VASE Elipsometr
J.A. Woollam CO. - Logo
J.A. Woollam CO.

Aplikační oblasti:

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Aplikace

Optická charakterizace nanostruktur

Optická charakterizace nanostruktur

Jako nanostruktury (kvantové tečky, nanokrystaly, nanovlákna, nanomembrány, nanotrubičky, …) jsou označovány objekty o r..

Parametry

Maximální přesnost dat:

VASE je spektroskopický elipsometr s proměnným úhlem a s rotačním analyzátorem (RAE) doplněný o patentovaný AutoRetarder® pro bezkonkurenční přesnost dat.

Vysoká preciznost výběru vlnové délky:

Monochromátor HS-190TM je navržen specificky pro spektroskopickou elipsometrii. kromě vylepšené rychlost, přesnosti vlnové délky a průchodnosti světla přináší automatickou kontroly výběru vlnových délek a spektrálního rozlišení.

Flexibilní měření

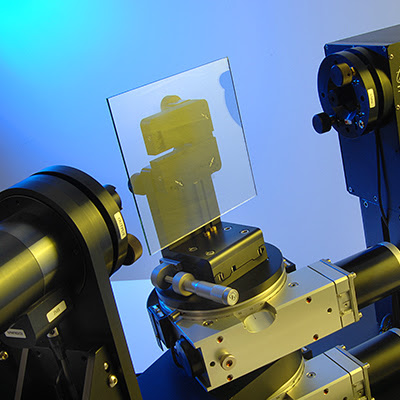

VASE je vybaven svislým držákem vzorku, který pojme širokou škálu geometrií měření včetně odrazu, přenosu a rozptylu.

Specifikace

  • Vertikální držák vzorku
  • Počítačově řízený úhel dopadu goniometru (20° – 90°)
  • Monochromátor s jednou nebo dvěma komorami
  • Spektrální rozsah 250 - 2500 nm (single chamber monochrom.) až 193 - 4000 nm
  • AutoRetarder®: patentovaná technologie pro zaručení největší přesnosti

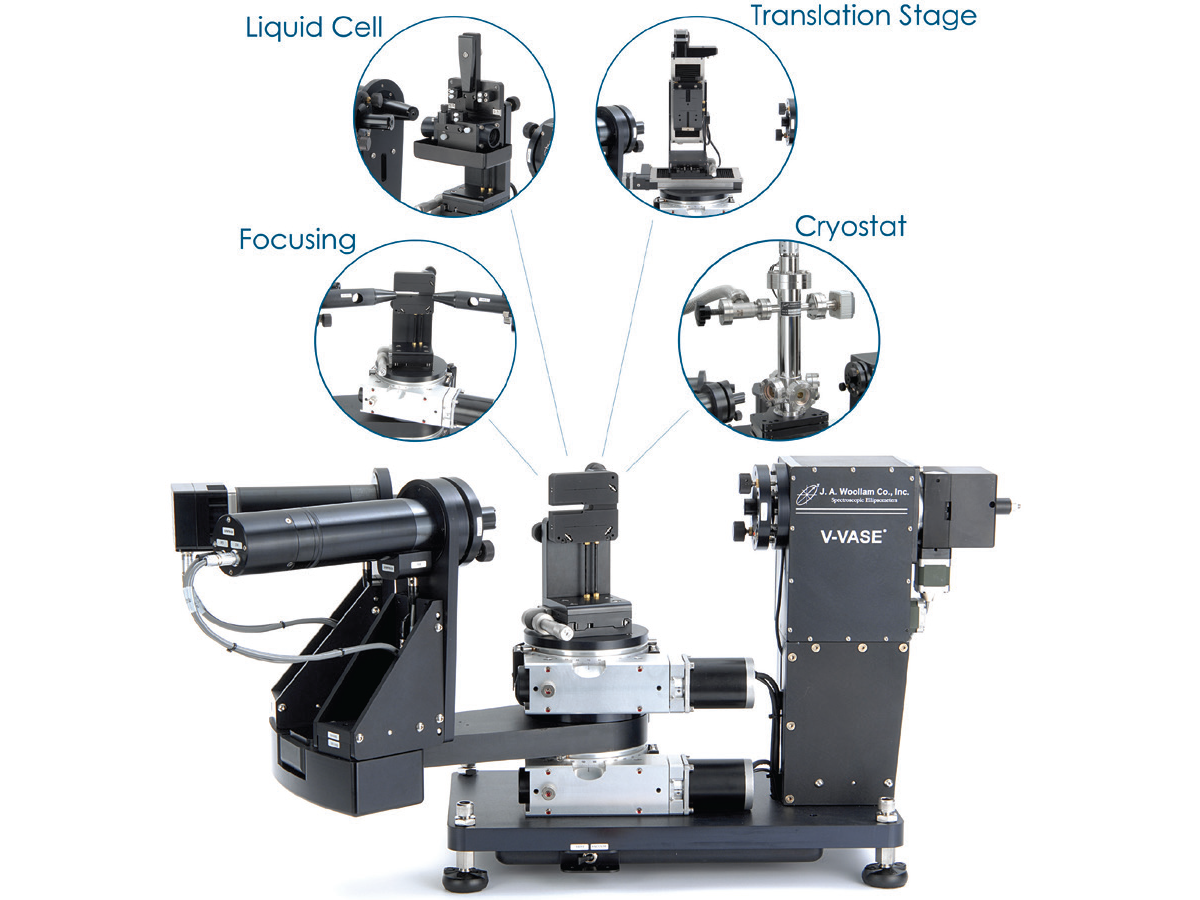

Doplňky

  • DUV od 193 nm
  • NIR až do 3200 nebo 4000 nm
  • Motorizované i manuální posuvy XY i rotace
  • Fokusace měřicího svazku
  • Kamera pro lokalizaci stopy svazku na vzorku
  • Kryostat (4,2 až 500 K nebo 4,2 až 800 K)
  • Liquid stage
  • Elektrochemická cela
  • Řízení teploty (Linkam stage -70 ° C až +600 ° C)
  • a další (viz stránky výrobce)
