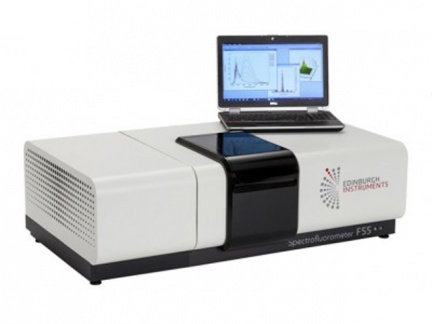

FS5 spektrofluorimetr

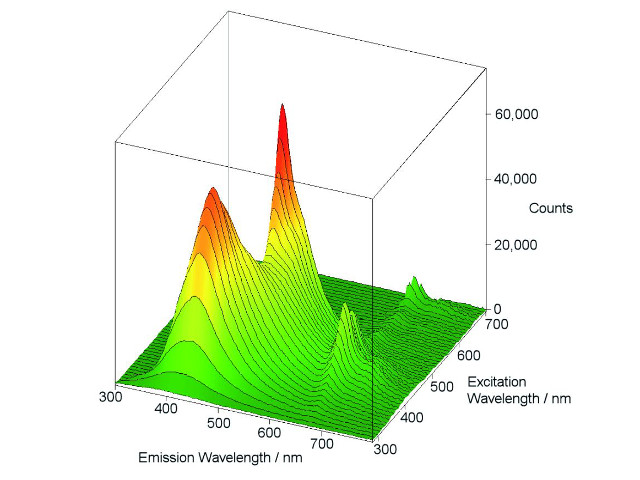

FS5 od renomovaného výrobce Edinburgh Instruments je kompaktní spektrometr pro měření fotoluminiscence s vysokou citlivostí a volitelnými moduly pro časově rozlišenou a NIR spektroskopii. V základní konfiguraci představuje modulární systém FS5 plně integrovaný fluorescenční spektrometr pro měření v ustáleném stavu (steady state). Kvůli vysoké citlivosti, rychlému získání experimentálních dat a snadnému ovládání je FS5 velmi efektivní nástroj pro luminiscenční spektroskopii (v režimu steady state poskytuje excitační a emisní spektra, emisní mapy, synchronní spektra, absorpční spektra a kinetiku spekter).

Klíčové vlastnosti

  • Flexibilní modulární řešení
  • Jediný softwarový balíček pro všechna měření a analýzu naměřených dat (rozdílné moduly jsou rozpoznány softwarem)
  • Vysoká citlivost přístroje - lepší jak 10000:1
  • Možnost připojení dvou emisních detektorů najednou (snadné rozšíření do NIR oblasti)
  • Monochromátory s 225 mm ohniskovou vzdáleností pro lepší potlačení nežádoucího rozptýleného světla (stray light rejection) a vyšší optickou propustnost (optical throughput)
  • Automatický karusel s filtry pro odstranění vyšších difrakčních řádů
  • Počítačem řízený držák pro dvě difrakční mřížky
  • Tři detektory v základní sestavě – referenční (kontrola intenzity buzení), transmisní (měření absorbance) a emisní (registrace luminiscenčního signálu)
  • Uzavřená konstrukce bránící přístupu prachu do dráhy svazku
  • Emisní závěrka pro ochranu detektoru
  • Kontrola teploty detektoru
  • Možnost rozšíření o moduly pro měření doby života fluorescence a fosforescence
Miroslav Kořínek
Odborný poradce

RNDr. Miroslav Kořínek Ph.D.

+420 720 994 252

korinek@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Příslušenství

S ohledem na rozličné požadavky uživatelů se pro tento spektrometr nabízí mnoho odlišných držáků vzorku.

  • Standardní držák kyvet je součástí základní konfigurace
  • Termoelektricky chlazený držák kyvet umožňuje stabilní kontrolu teploty vzorku v rozsahu -10°C až 105°C (rozšířená verze dostupná)
  • Držák vzorku pro osvit z čelní strany (front face sample holder) je vhodný pro měření emise u silně absorbujících vzorků, obsahuje vstup pro speciální kyvetu určenou pro práškové vzorky, vybaven vyjmutelnou sponou pro vzorky v podobě tenkých filmů
  • Integrační sféra dovoluje měřit absolutní kvantový výtěžek a odrazivost, vhodná pro roztoky, vzorky v podobě tenkých filmů a práškové vzorky, součástí jsou 2 kyvety s uzávěrem a 2 kapsle pro práškové vzorky, umístitelná do vzorkové komory
  • A další...

Aplikace

Parametry

Optika Plně reflexní optika s malým průměrem svazku v ohnisku pro vysokou účinnost
Světelný zdroj 150 W CW Ozone-free Xe lampa
Monochromátory Czerny-Turner design s rovinnými difrakčními mřížkami a vysokou účinnosti pro potlačení nežádoucího světla (stray light rejection)
Excitační spektrální rozsah 230 nm - 1000 nm
Emisní spektrální rozsah 200 nm - 900 nm
Karusel s optickými filtry Plně automatický, karusel v excitační i emisní optické dráze
Šířka pásma excitace / emise 0 - 30 nm, plynule nastavitelné
Přesnost nastavení vlnové délky excitace / emise ± 0,5 nm
Skenovací rychlost excitace / emise 100 nm/s
Integrační čas od 1 ms
Emisní detektor Fotonásobič R928P, spektrální rozsah < 200 nm až 900 nm, chlazený a stabilizovaný
Referenční fotodetektor UV citlivá Si fotodioda, 200-1000 nm
Transmisní fotodetektor UV citlivá Si fotodioda, 200-1000 nm
Rozsah absorbance 0-2 A
Poměr signál a šumu při detekci Ramanova signálu vody SNR SQRT >10000:1
Rozměry 104 cm (Š) x 59 cm (H) x 32 cm (V)
Hmotnost 55 kg

Rozšíření spektrometru FS5

  • MCS upgrade – umožňuje měřit doznívání fosforescence na časové škále od < 5 µs do > 10 s, používá metodu vícekanálového škálování (Multi-Channel Scaling), k excitaci slouží mikrosekundová Xe výbojka (5 W)

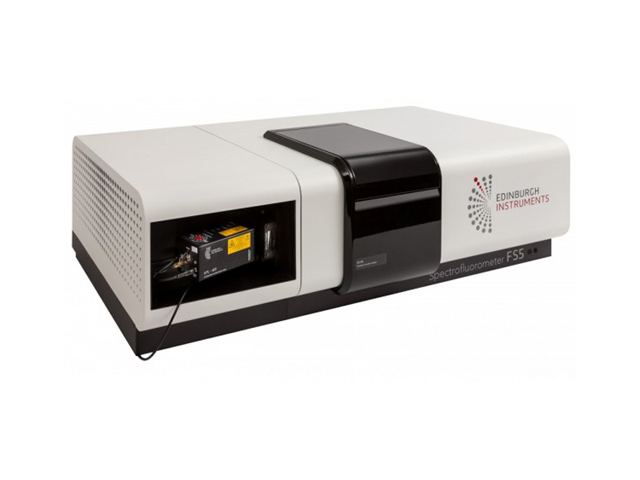

  • TCSPC upgrade – umožňuje měřit doznívání fluorescence na časové škále od < 150 ps do > 10 µs, používá metodu časově korelovaného čítání jednotlivých fotonů, k excitaci slouží pikosekundový diodový laser nebo LED světelný zdroj
  • TCSPC+ upgrade = rozšířená verze TCSPC modulu, dokáže měřit dobu života fluorescence od < 25 ps do > 10 µs
  • NIR upgrade – přidává druhý detektor s citlivostí od 600 do 1010 nm, čímž rozšiřuje základní spektrální rozsah (200 - 900 nm) do blízké infračervené oblasti
  • NIR+ upgrade – přidává druhý detektor, který je optimalizován pro vlnové délky od 950 do 1650 nm
  • POL upgrade – umožňuje měření anizotropie pomocí dvou počítačem řízených polarizátorů

Konstrukce spektometru

Vnitřní uspořádání fluorescenčního spektrometru FS5
  • Xe výbojka (světelný zdroj pro měření v ustáleném stavu)
  • Excitační monochromátor (výběr vhodné budící vlnové délky z excitačního světelného zdroje)
  • Emisní monochromátor (zjištění spektrálního složení luminiscenčního záření)
  • Vzorková komora s držákem (uchycení a manipulace se vzorkem)
  • Referenční detektor (kontrola intenzity excitačního svazku)
  • Transmisní detektor (měření propustnosti a absorbance)
  • Emisní detektor (registrace luminiscenčního signálu)
  • Řídící elektronika a software (ovládání přístroje a analýza naměřených dat)
