Konfokální mikroskop Andor Dragonfly je perfektní pro rostlinné biology. Multi modální koncept umožňuje snímání široké škály vzorků, od miniaturních jader rostlinných buněk, až po celé části kořenů. Dále je také možné snímat velký objem vzorku anebo několik vrstev velmi rychle při experimentech typu time-lapse.
Díky zoom optice před oběma kamerami (1x, 1.5x, 2x) lze přizpůsobit efektivní velikost pixelu dle požadavků pozorovatele a dosáhnout tím snímání pod Niquistovým kritériem. Minimální efektivní velikost pixelu může být např. 33 nm při použití kamery Zyla s 2x zoomem a objektivem 100x (1,49 NA) - výpočty efektivní velikosti pixelu pro systém Dragonfly - Ve velmi dobré kvalitě lze prostoupit hluboko do vzorku, to především díky technologii vedení excitačního paprsku Borealis. V závislosti na přípravě a kvalitě vzorku se může jednat až o stovky mikrometrů.
Obrázek 1.: Kořen semenáčku houseníčku (Arabidopsis) obarvený propidium iodidem (PI) , Andor Dragonfly, Zyla, 60x, Oil, NA: 1.49, Voxel 0.100 * 0.100 * 0.170 um, X/Y: 2048*2048 pixelů, Z: 389. Vzorky poskytla Anna Nowicka z ÚEB, Olomouc, Česká republika.
Jelikož je konfokální mikroskop Andor Dragonfly velmi rychlý a flexibilní, lze nasnímat v krátkém čase několik zorných polí o vysoké kvalitě a penetrační hloubce. Tato zorná pole spojí ihned po snímání software FUSION a výsledkem může být např. velká část kořene nasnímaná kompletně ve velmi dobrém rozlišení. Další výhodou technologie Borealis je vysoká uniformita osvětlení velkého zorného pole - to umožňuje stitching bez velkých překryvů a také kvantitativní měření signálu v rámci zorného pole.

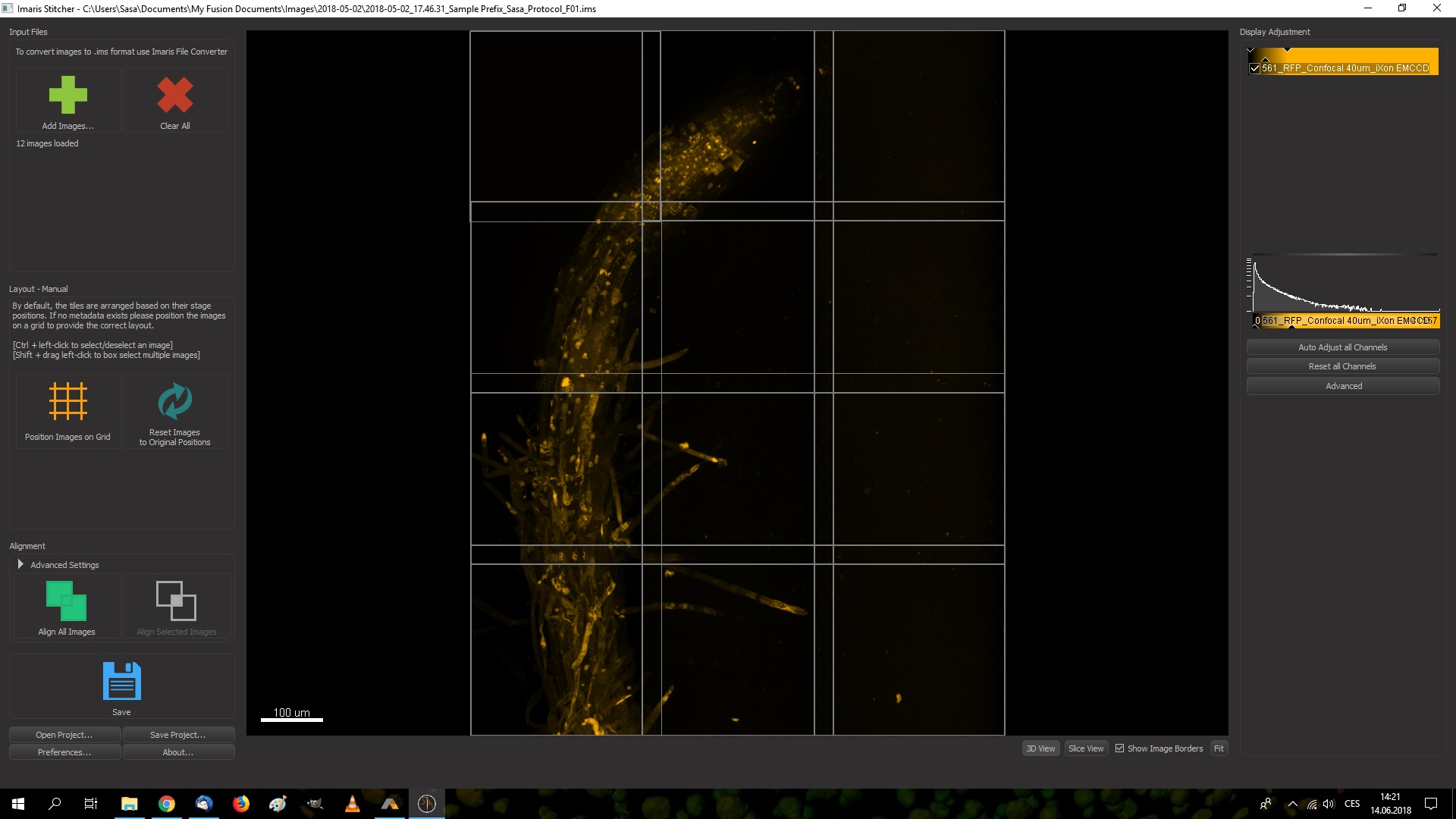

Obrázek 2.: Kořen semenáčku houseníčku (Arabidopsis) obarvený propidium iodidem (PI) , Andor Dragonfly, iXon, 40x, Oil, NA: 1.3, Voxel 0.301 * 0.301 * 0.278 um, X/Y: 1024*1024 pixelů, Z: 154. Imaris Stitcher - 12 plných rozných polí před spojením. Vzorky poskytla Anna Nowicka z ÚEB, Olomouc, Česká republika.
Obrázek 3.: Kořen semenáčku houseníčku (Arabidopsis) obarvený propidium iodidem (PI) , Andor Dragonfly, iXon, 40x, Oil, NA: 1.3, Voxel 0.301 * 0.301 * 0.278 um, X/Y: 2879 * 3853 pixelů, Z: 154. Spojeno pomocí softwaru FUSION ihned po snímání. Vzorky poskytla Anna Nowicka z ÚEB, Olomouc, Česká republika.

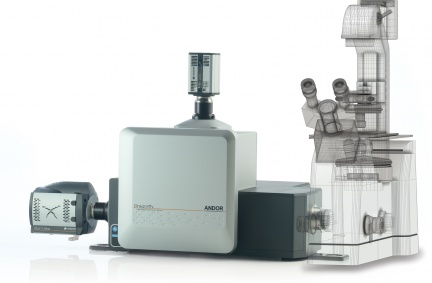

Konfokální mikroskop Andor Dragonfly:
Rychlost snímání
- 400 snímků za sekundu (512 × 512 pixelů)
- Minimální expozice – 2,5 ms
Citlivost
- 90% kvantová účinnost u kamer iXon (EMCCD)
- 82% kvantová účinnost u kamer Zyla (sCMOS)
Mikroskop
- Precizní XY motorizovaná stage
- Velmi rychlé Z piezo v rozsahu až 500 um
- Hardware autofocus
- Specializované objektivy
Další
- Borealis - větší efektivita a uniformní osvětlení vzorku
- Stitching/montage - inkorporováno do akvizičního software Fusion
- Active blanking – propojení mezi světelným zdrojem a kamerami
