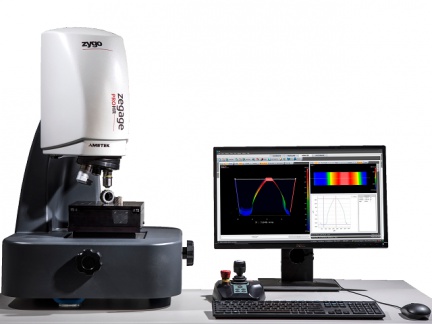

Optický drsnoměr ZeGage Pro

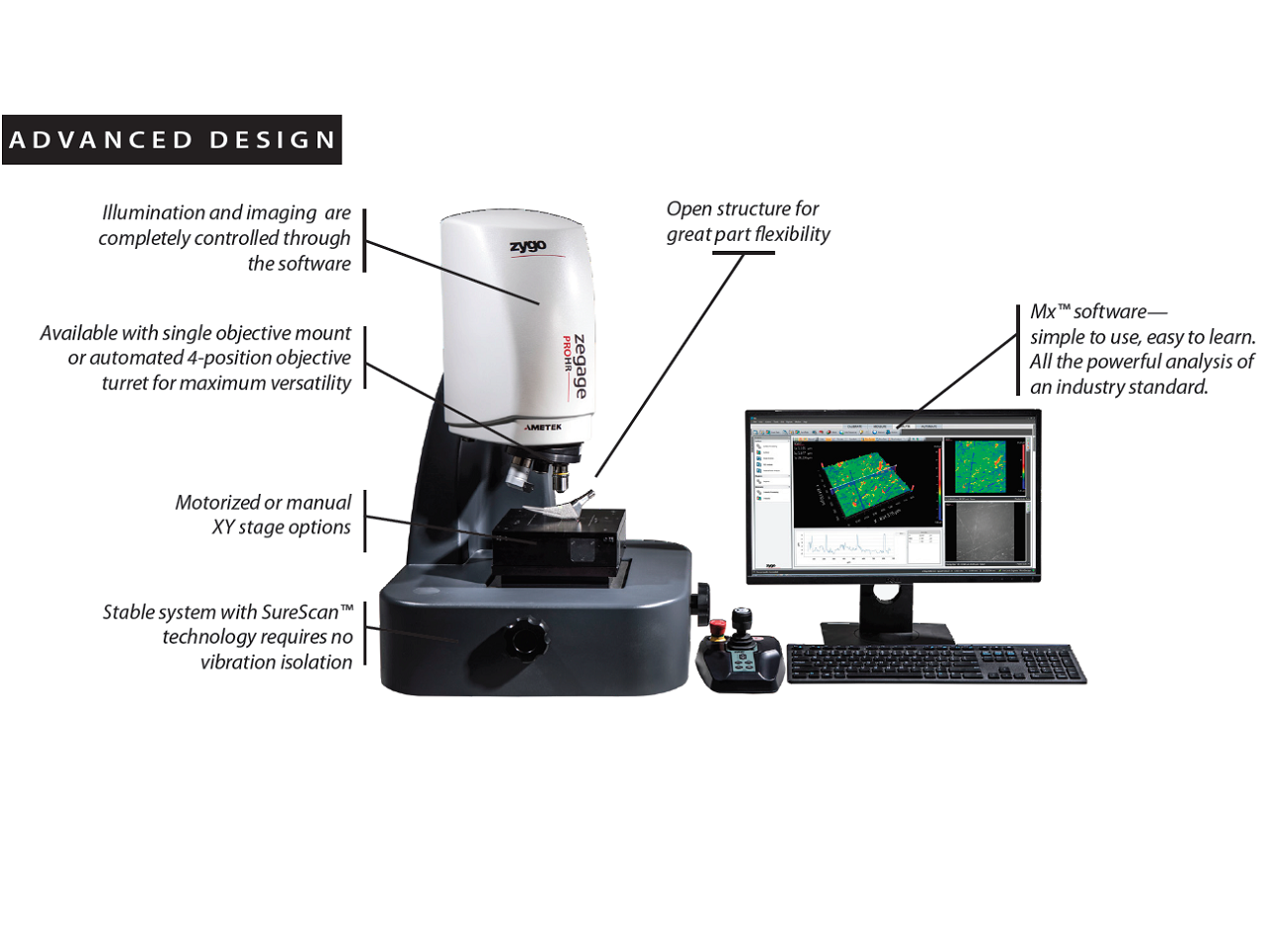

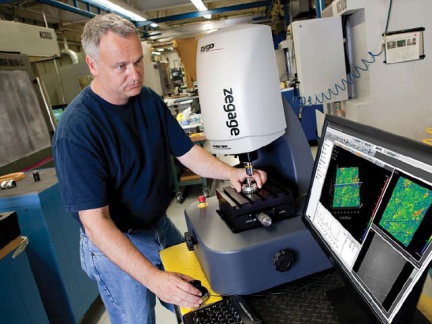

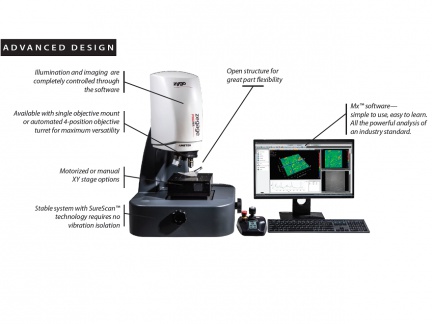

Profiloměry a drsnoměry Zygo ZeGage Pro™ a ZeGage Pro HR™ jsou vhodné pro bezkontaktní kvantitativní měření 3D profilu a drsnosti vzorku. Systém je díky svému designu odolný vůči vibracím, profilometr tak lze umístit přímo na pracovní stůl v továrním provozu bez nutnosti zajištění externí izolace.

Klíčové vlastnosti

  • Bezkontaktní metrologie povrchu bez nutnosti úpravy měřeného prvku
  • Odolnost vůči vibracím
  • Cenově dostupná varianta pro přesná měření
  • Rychlost měření až 171 um/s
  • Až sub-nanometrová přesnost
  • Široký výběr objektivů
  • 3D interaktivní mapy povrchu
  • Flexibilní metrologická analýza
  • Komplexní software pro vizualizaci a analýzu dat Zygo Mx

ZeGage Pro s nanometrovou a ZeGage Pro HR se sub-nanometrovou přesností měření splňují normu ISO 25178 pro 3D analýzu povrchu. Vysoké rozlišení kamery zajišťuje rychlé (v řádu sekund) a přesné měření detailů povrchu vzorků. Profilometr je schopen provést 2D i 3D měření různých povrchů, a to včetně hladkých, drsných i členitých.

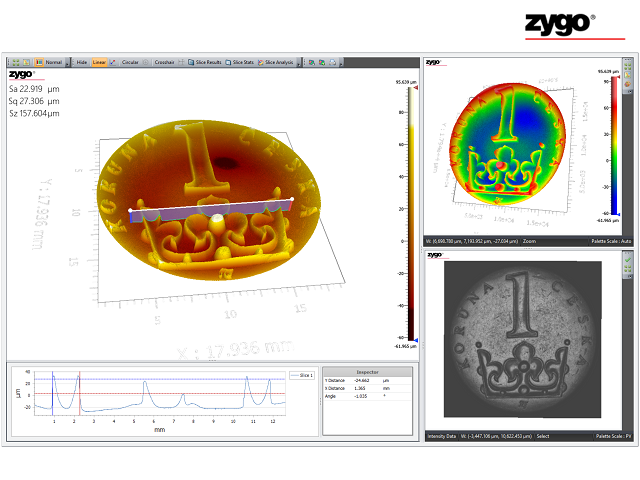

Dodávaný Mx™ software umožňuje pokročilou analýzu a vizualizaci naměřených dat, včetně určení metrologických veličin jako profil drsnosti (Ra, Rz, Rq, atd.), negativní a pozitivní objem, a další.

Richard Schuster
Odborný poradce

Ing. Richard Schuster

+420 601 123 593

schuster@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Aplikace

Parametry

Model ZeGage Pro ZeGage Pro HR
Konfigurace Stolní
Opakovatelnost topografie povrchu až 3,5 nm až 0,15 nm
Opakovatelnost RMS až 0,1 nm až 0,01 nm
Maximální rychlost vertikálního skenování až 171 μm/s
Rozsah výšky skenovaného profilu až 20000 µm

Dokumenty

ZeGage Pro datový list

ZeGage Pro brožura

Zegage Pro HR datový list
