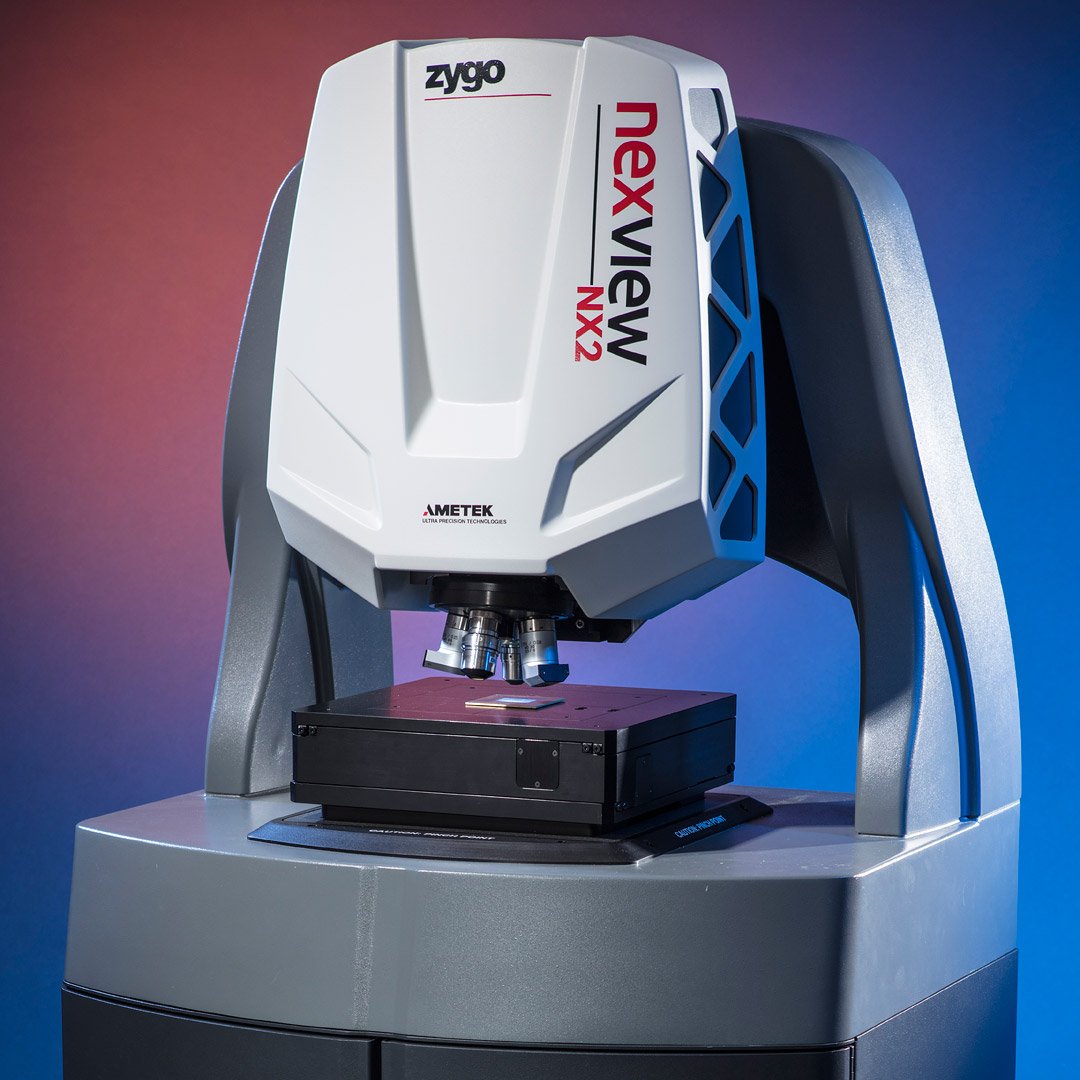

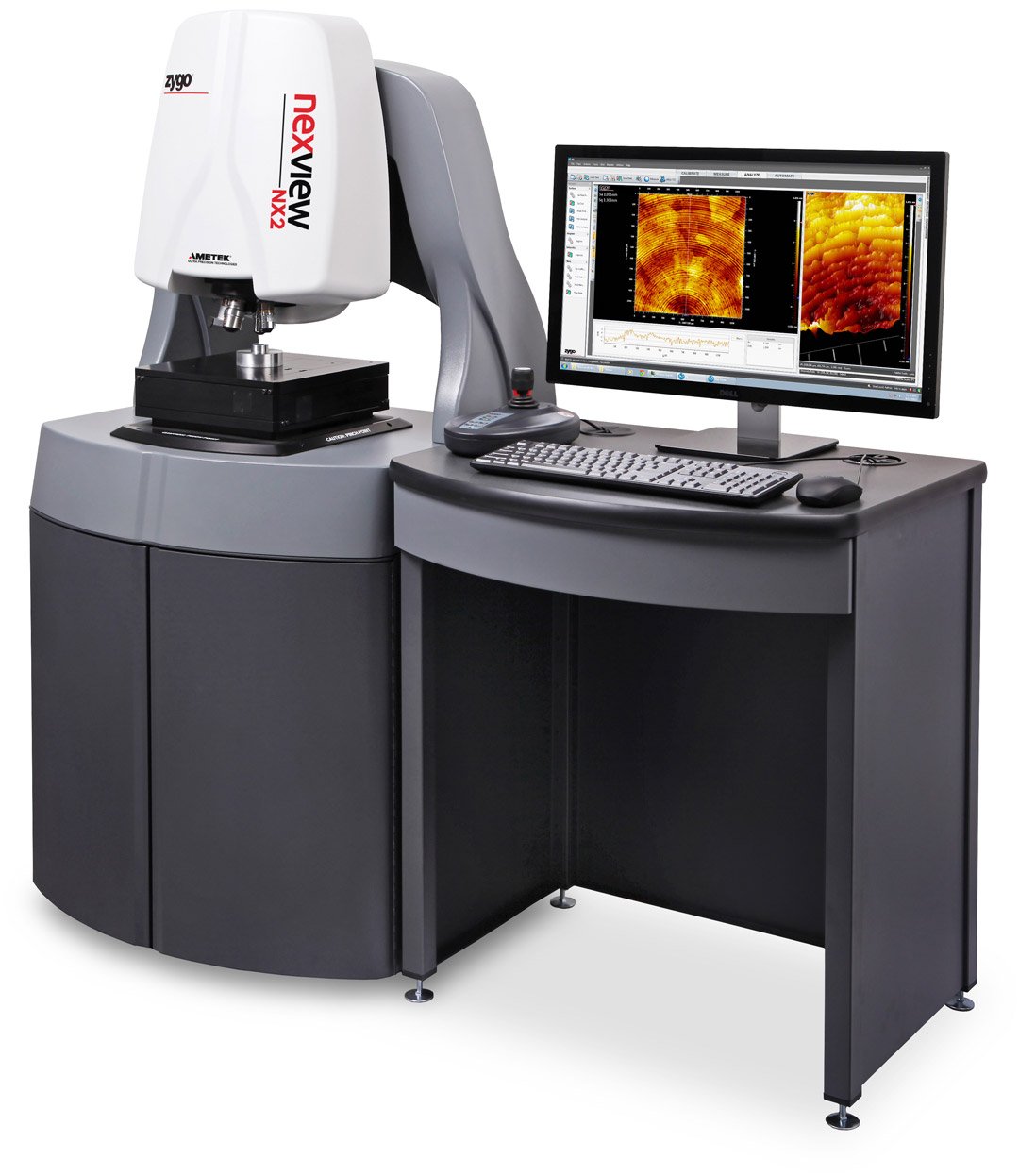

Optický profilometr NexView NX2

Bezkontaktní 3D optický profiloměr NexView NX2 od Zygo exceluje na každém povrchu, od super-hladkých optických povrchů po velmi drsné povrchy i schodovité struktury. Nová funkce Smart setup umožňuje kompletní měření stiskem jediného tlačítka. Systém nabízí měření v režimu True-color.

Klíčové vlastnosti

  • Kompletní měření stiskem jediného tlačítka během 1 minuty (Smart setup)
  • Bezkontaktní metrologie povrchu bez nutnosti úpravy měřeného prvku
  • Vysoká rychlost měření (až 171 µm/s)

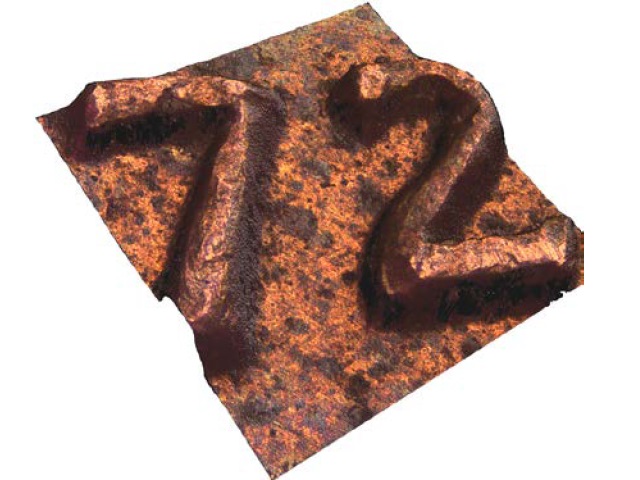

  • True-color zobrazování
  • Sub-angstromová přesnost
  • Funkce crash protection chránící objektiv proti nárazu
  • Možnost úplné automatizace měření
  • Široký výběr objektivů

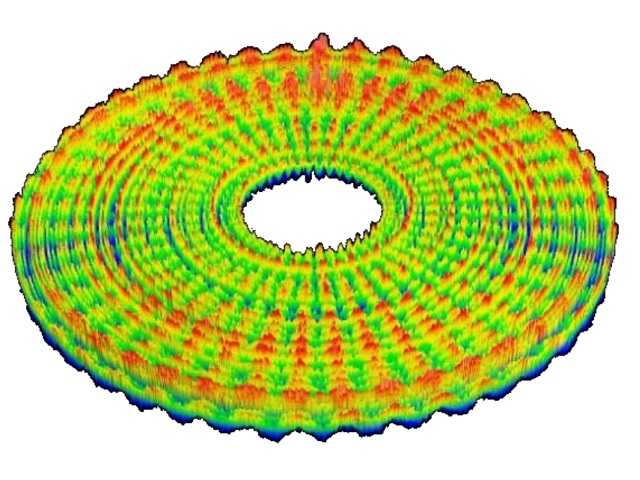

  • 3D interaktivní mapy povrchu
  • Flexibilní metrologická analýza v souladu s ISO
  • Komplexní proprietární software pro vizualizaci a analýzu dat Zygo Mx
Richard Schuster
Odborný poradce

Ing. Richard Schuster

+420 601 123 593

schuster@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Příslušenství

Software Mx

Mx řídicí a vyhodnocovací software

Komplexní software Zygo Mx pro řízení interferometrické pracovní stanice, akvizici dat a jejich následnou analýzu. Programovatelné prostředí umožňuje optimalizaci software a jeho rozhraní dle potřeby. Hlavními přednostmi software jsou:

  • Nástroje pro vyhodnocování sférických i asférických tvarů
  • Integrovaná SPC statistika
  • Interaktivní 3D mapy s možností zvětšování, změny orientace a dalších úprav
  • Flexibilní analýza s širokou možností kvantifikace výsledků, aplikace filtračních funkcí

V rámci výstupů je možné pracovat s nastavením povolených odchylek v souladu s výrobními standardy což usnadňuje a urychluje rutinní měření.

Novinka! S důrazem na vylepšení uživatelského prostředí můžete snadno nastavovat nová měření, procházet data a výsledky měření a diagnostikovat výrobní problémy. Software Mx™ umožňuje efektivní vývoj a výzkum, tvorbu prototypů a zlepšuje výrobní aplikace díky jednoduchému nastavení, zarovnání a možnosti měření jediným kliknutím.

Aplikace

Parametry

NexView NX2 profiloměry jsou nejvýkonnější interferometrické systémy nové generace s unikátní kombinací technologií měření pro velký rozsah a rychlost měření při současném zachování vynikající opakovatelnosti měření. Jsou zde unikátním způsobem kombinovány módy CSI (Coherence Scanning Interferometry) a PSI (Phase Shifting Interferometry) tak, že uživatel získává výhodou obou přístupů současně a nemusí tedy volit mezi jedním a druhým způsobem měření povrchu.

Navíc tento optický profilometr v kombinaci s propracovanou softwarovou analýzou umožňuje měření prakticky každého povrchu, včetně transparentních multivrstev, hrubých i vysoce leštěných reflexních kovových vrstev, vysoce rozptylujících povrchů a mnoha dalších. To vše bez nutnosti volby módu měření. Díky unikátní patentované technologii měřit simultánně profil a tloušťku tenkých transparentních vrstev současně s měřením profilu substrátu.

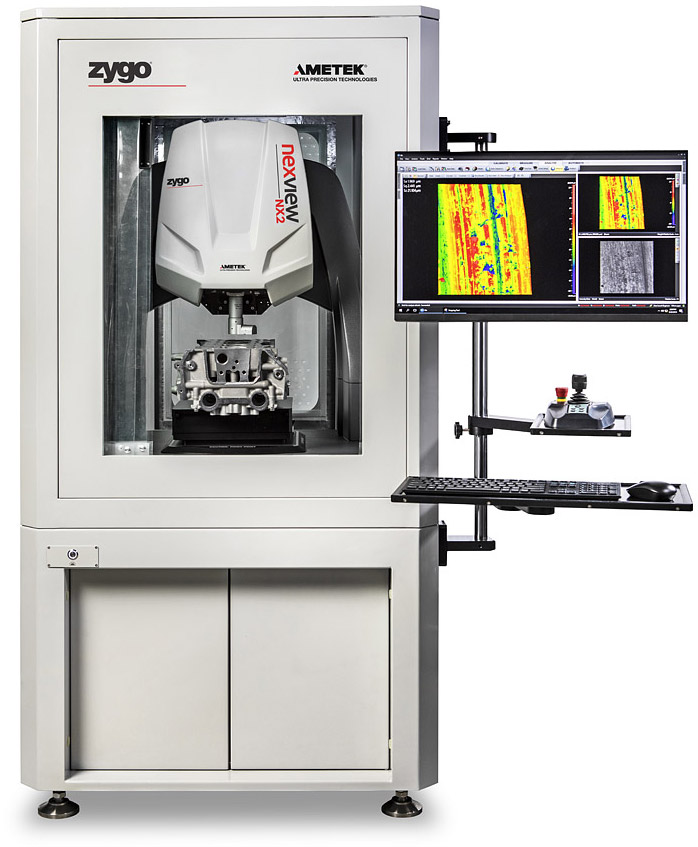

NexView NX2 profilometr je možno plně automatizovat pomocí předem naprogramované sekvence příkazů, čehož lze využít pro opakované měření dílů při kontrole kvality nebo pro měření více míst vzorku během jediného měření. Stiskem jednoho tlačítka je tak možné získat velmi rychle a s bezkonkurenční přesností povrchový profil měřeného předmětu.

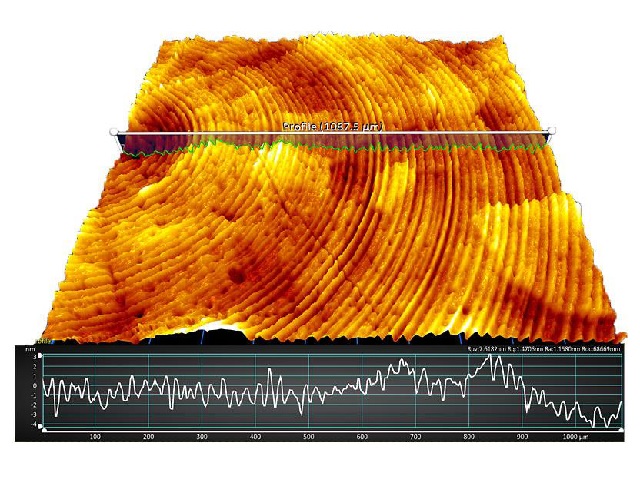

Profiloměr splňuje parametry normy ISO 25178 pro měření povrchů a navíc je odolný vůči vibracím, a tak je možné jej využít pro měření prakticky v jakémkoliv prostředí. Měří se sub-nanometrovou přesností nezávisle na zorném poli. Tento bezkontaktní drsnoměr umožňuje mimo jiné určit drsnost v souladu s ISO normami, rovinnost, schodovitost, strmost sklonu, a to pro výškové rozsahy od desetin nanometru až do 20 mm.

Dodávaný software Mx™ umožňuje ovládání profilometru a následnou pokročilou analýzu naměřených dat. Získané výsledky pak lze vizualizovat pomocí interaktivních 3D map a vyhodnocovat případné odchylky od požadovaných výsledků.

Dokumenty

Nexview NX2 datový list

Nexview NX2 brožura

Poptat produkt

Máte zájem o produkt? Zašlete nám své požadavky skrze poptávkový formulář nebo využijte přímý kontakt na odborného poradce. Rádi zodpovíme vaše dotazy a navrhneme řešení dle vašich potřeb.
