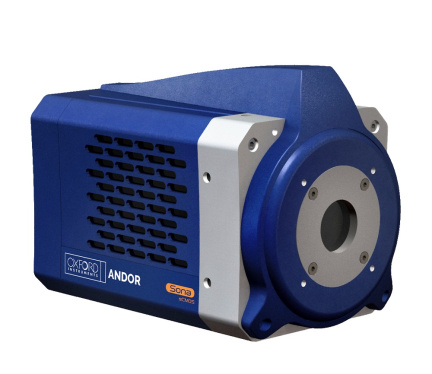

Sona

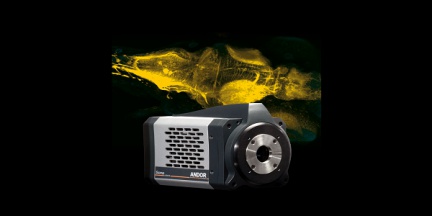

Kamery Sona back-illuminated sCMOS od Andoru využívají nejnovější technologie výroby, projevující se převážně v architektuře senzoru. Ten má jako první (ve směru procházejícího signálu) vrstvu citlivou na světlo, která předchází veškeré elektronice (podobně jako u EMCCD kamer). Bezkonkurenční rychlost až 135 snímků za sekundu v plném rozlišení (Sona4.2B - 6 Extreme) a nízký šum je u těchto kamer doplněn velmi vysokou kvantovou účinností 95%. To umožňuje snímání dynamických procesů ve vysoké kvalitě, což je ideální například pro konfokální mikroskopii, live cell imaging, SPIM anebo super-rozlišovací metody

Klíčové vlastnosti

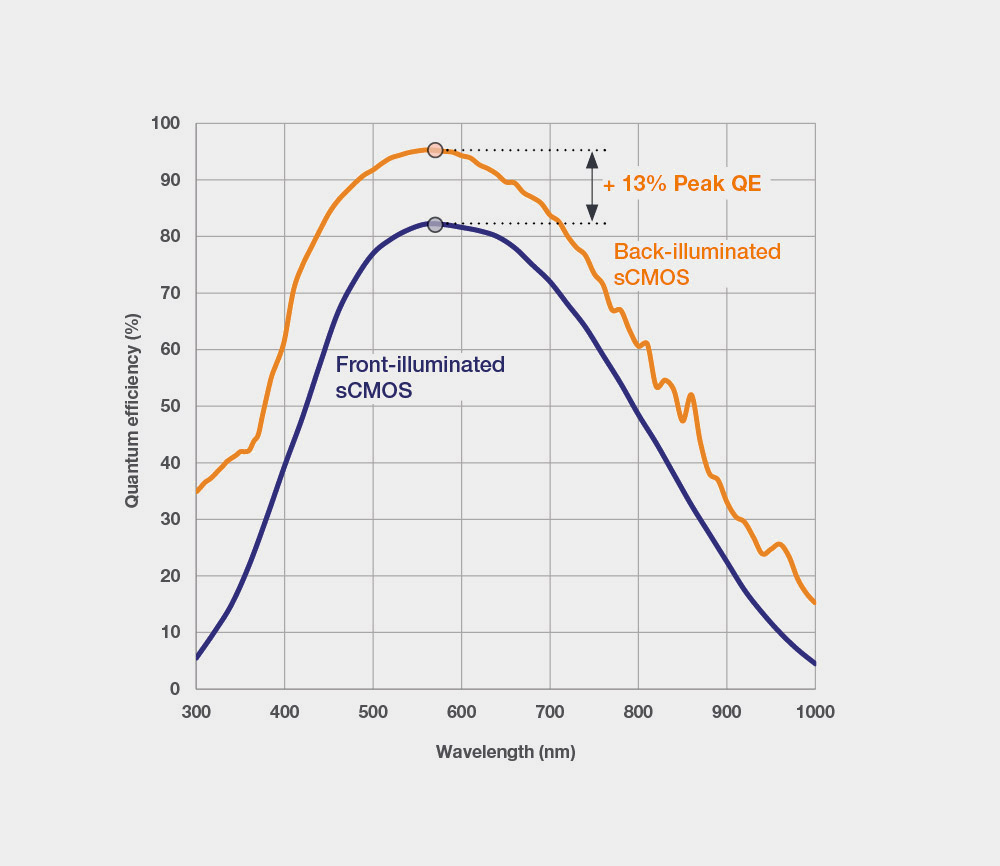

Kvantová účinnost až 95 %
135 fps při plném rozlišení (model Sona 4.2B - 6 Extreme)
70 fps při plném rozlišení (model Sona 2.0B - 11)
48 fps při plném rozlišení (model Sona 4.2B - 11)
Nastavitelná bitová hloubka 12-bit (Low Noise), 16-bit (High Dynamic Range), 11-bit (High Speed - jen Sona-6 Extreme)
Chlazení senzoru až na -45°C
Kompatibilní se SRRF Stream
Obrovské zorné pole - diagonálně až 32 mm (Sona4.2B-11)

Dostupné jsou tři modely (Sona 2.0B-11, Sona 4.2B-11 a Sona 4.2B-6 Extreme) lišící se např. počtem pixelů, velikostí zorného pole a připojením k mikroskopu (viz parametry).

Všechny tři modely kamer jsou dodávány s připojením přes USB 3.0, u Sona4.2B - 6 Extreme je i možnost CoaXPress rozhraní pro vyšší frame rate.

ANDOR

Aplikační oblasti:

Mikroskopie

Odborný poradce

Ing. Petr Březina

+420 607 014 272

brezina@optixs.cz

Zaslat poptávku

OptiXs care

Odborně zkonzultujeme vaši plánovanou aplikaci
Náš tým je schopen produkt integrovat i do většího systému
Zajistíme rychlé dodání náhradních dílů a lokální servis

S čím dalším můžeme pomoci

Příslušenství - Sona

Zvětšovací adaptér

Verze kamery Sona 4.2B - 11 vyniká velikostí senzoru, který dosahuje diagonálně až 32 mm (22.5 x 22.5 mm). Pro využití celého zorného pole je nutné pro některé modely mikroskopů použit zvětšovací adaptér MCU (Magnifying Coupler Unit) je zvětšovací adaptér, který se používá u některých běžných modelů fluorescenčních mikroskopů k tomu, aby se efektivně využilo celého zorného pole senzoru a zároveň bylo zachováno vysoké rozlišení kamery.

zobrazit ve slovníku (magnifying coupler unit - MCU). Andor nabízí několik adaptérů, které jsou vhodné pro běžné modely mikroskopů. Více informací o kompatibilitě a technické specifikace najdete zde.

Funkce závěrky a vyčítání dat

Vyčítání dat ze senzoru sCMOS probíhá mechanismem „Rolling Shutter“. Expozice začíná ihned po vyčtení (read out) konkrétní řady pixelů. Tzn. že není nutné čekat, než proběhne read out všech pixelů, jako tomu bylo u senzorů CCD. Pro expozici celého senzoru najednou je integrovaný režim "Simulated globar shutter", který lze použít při spuštění pomocí externího TTL signálu. Více informací najdete zde.

Software Solis

Pro ovládání kamer Andor dodáváme specializovaný software Andor Solis, který umožňuje přizpůsobit konfiguraci pro konkrétní aplikaci s využitím všech nastavitelných parametrů. Kromě standardních parametrů lze nastavit například „Binning“ a „Crop mode“ v různých kombinacích.

Pro kamery Andor jsou dostupné rovněž knihovny SDK (Micro-manager, Labview, Metamorph) - kompletní seznam kompatibility naleznete zde. Software neovládá mikroskop.

Aplikace spojené s produktem

Fluorescenční mikroskopie (wide-field)
Konfokální mikroskopie (SDCM - Spinning disc confocal microscope)
Detekce a vizualizace molekul (Single Molecul Detection)
Super-rozlišovací (Super-resolution) mikroskopie (STORM/PALM)
Mikroskopie živých buněk (Live Cell imaging)
PIV – Particle Imaging Velocimetry
Lucky/Speckle Imaging
Solar Astronomy
Adaptive Optics
X-ray/Neutron Tomography

Parametry

	Sona 2.0B - 11	Sona 4.2B - 11	Sona 4.2B - 6 Extreme
Rozlišení	1400 × 1400 (2.0 Mpx)	2048 × 2048 (4.2 Mpx)	2048 × 2048 (4.2 Mpx)
Maximální rychlost snímání (Plné rozlišení)	35 fps (16 bit) USB 3.0 70 fps (12 bit) USB 3.0	24 fps (16 bit) USB 3.0 48 fps (12 bit) USB 3.0	40 fps (11 a 16 bit) USB 3.0 43 fps (12 bit) USB 3.0 135 fps (11 bit) CoaXPress 74 fps (16 bit) CoaXPress 44 fps (12 bit) CoaXPress
QE (Quantum efficiency)	více než 95 %	více než 95 %	více než 95 %
Velikost pixelu	11 × 11 μm	11 x 11μm	6.5 x 6.5μm
Rychlost vyčítání	100 MHz (16bit) 200 MHz (12bit)	100 MHz (16bit) 200 MHz (12bit)	310 MHz (16bit) 180 MHz (12bit) 570 MHz (11 bit)
Vyčítací šum (e-)	1.6 e-	1.6 e-	1.6 e- (v režimu Fast High Dynamic Range) 1.0 e- (v nízkošumovém režimu) 1.9 e- (v High speed režimu)
Dynamický rozsah	53 000 : 1	53 000 : 1	26 250 : 1
Připojení k mikroskopu	C-mount	F-mount	C-mount
